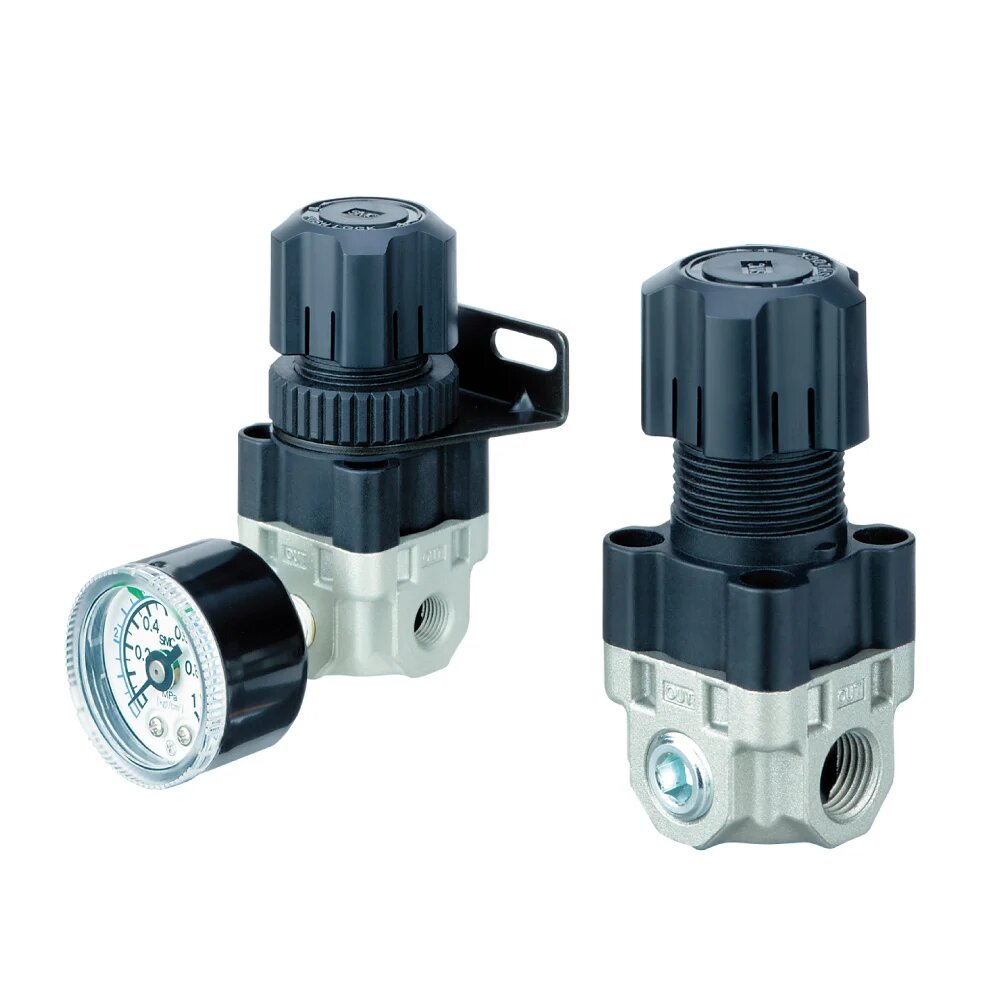

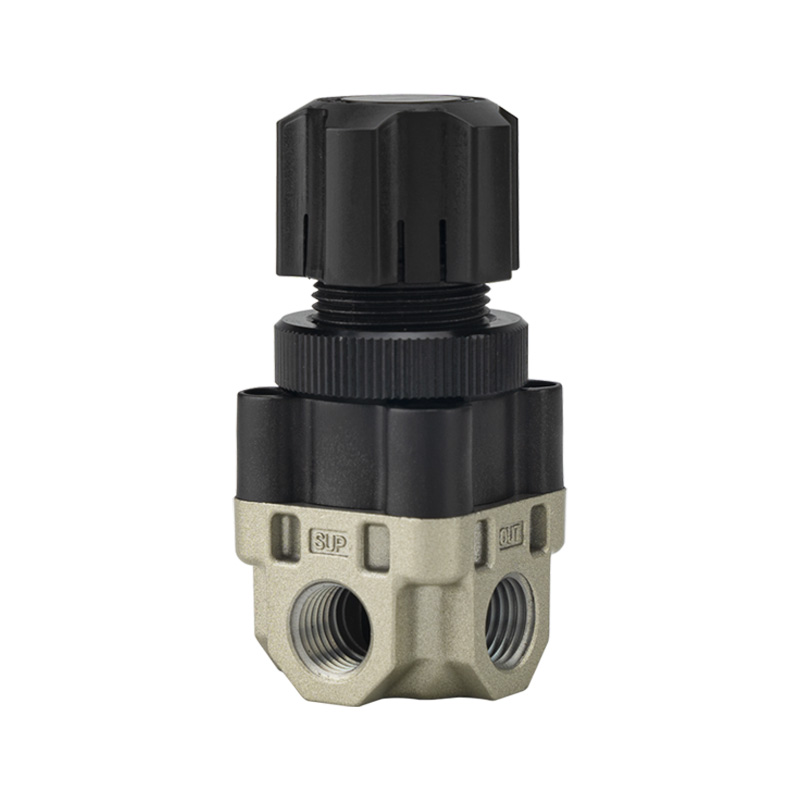

ARX ​​seeria kompaktne rõhuregulaator

Kaubamärk:SOLH by Richge Technology (睿其格科技)

Toote positsioneerimine

     ARX-seeria, kus domineerib ARX20 mudel, on minikolvi vabastusregulaator, mis toetab maksimaalset 2,0 MPa sisendrõhku. See on suunatud kompaktsetele seadmetele, millel on kõrgsurveõhuvarustus ja väikese voolu täpse reguleerimise stsenaariumid. See ühendab väikese mõõtme, nulli pideva õhuvoolu, suure vooluvõimsuse ja mitme pordiga paindliku torustiku paigutuse.

Struktuur ja tööpõhimõte

     -- Otsese toimega kolvi struktuur koos sisseehitatud vabastusfunktsiooniga

     --Maksimaalne sisselaske töörõhk jõuab 2,0 MPa-ni, ületades tavaliste AR-regulaatorite 1,0 MPa piiri

     -- Püsiv õhutarbimine null ilma püsiva õhuvooluta

     - Üks toitesisend, mis on ühendatud kolme sõltumatu väljundpordiga mitmekesise torustiku jaoks

     - Miniatuurne üldmõõde: laius 35 mm, pikkus 80 mm, netokaal ainult 110 g

Põhifunktsioonid

1. Kõrge sisselaskerõhu takistus (südamiku eelis)

     Max töörõhk: 2,0 MPa; vastupidav rõhk: 3,0 MPa. Saadaval on kaks reguleeritava rõhuga versiooni: ARX20 0,05–0,85 MPa laia vahemiku jaoks, ARX21 madala rõhu 0,05–0,30 MPa täpseks juhtimiseks.

2. Ülikompaktne ja kerge korpus

    Üldmõõt 35 mm × 80 mm, kaal vaid 110 g, sobib ideaalselt kitsastesse paigaldusruumidesse ja integreeritud automaatikaseadmetesse.

3. Null õhukadu ja kõrgem vooluhulk

     Null pidev õhutarbimine tagab suurepärase energiasäästuvõime. Selle vooluvõimsus kahekordistub sama suurusklassi tavaliste regulaatorite omast.

4. Paindliku paigutuse jaoks on kolm väljalaskeava

     Kolm väljundporti toetavad mitmekanalilist gaasijaotust, manomeetri paigaldamist või tühja pistiku sulgemist. Rc1/8 mõõturi port on reserveeritud ja valikuline kinnitusklamber võimaldab mitmesuunalist paigaldamist.

5. Stabiilne ja hooldusvaba töö

     Kohaldatav temperatuurivahemik: -5 ℃ ~ +60 ℃. Automaatne vabastus vabastab vooluringi kaitsmiseks liigse rõhu. Määrdevaba sisekonstruktsioon vähendab igapäevast hoolduskoormust.

Tehniliste kirjelduste tabel

Mudeli koodi selgitus

Näide: ARX20-01GB

     --ARX: tootesarja kood

     --20: standardne rõhuvahemik; 21: Madala rõhu vahemik

     --01: pordi suurus 1/4"

     --G = G-keere / N = Rc-keere / F = NPT-keere

     --B: Varustatud kinnitusklambriga; P: Paneeli paigaldustüüp

     --Sufiks G: Kaasas sobitatud manomeetriga

Tüüpilised rakendusestsenaariumid

     Väikesed 2,0 MPa kõrgsurveõhukompressorid Täppisõhupuhumis- ja vedeliku väljastusseadmed Sisseehitatud kompaktsed pneumaatilised automaatikaseadmed Kõrgsurveõhu testimisahelad Laboratoorsed analüütilised instrumendid, mis nõuavad lekkevaba ja stabiilset rõhuväljundit.

Ühe lause kokkuvõte

     ARX ​​kompaktne kolbregulaator toetab 2,0 MPa kõrget sisselaskerõhku null õhukuluga, kolmekordseid väljundporte ja suurendatud voolukiirust, mis on optimaalne lahendus väikese suurusega kõrgsurve madala vooluga pneumaatilise rõhu juhtimiseks.
