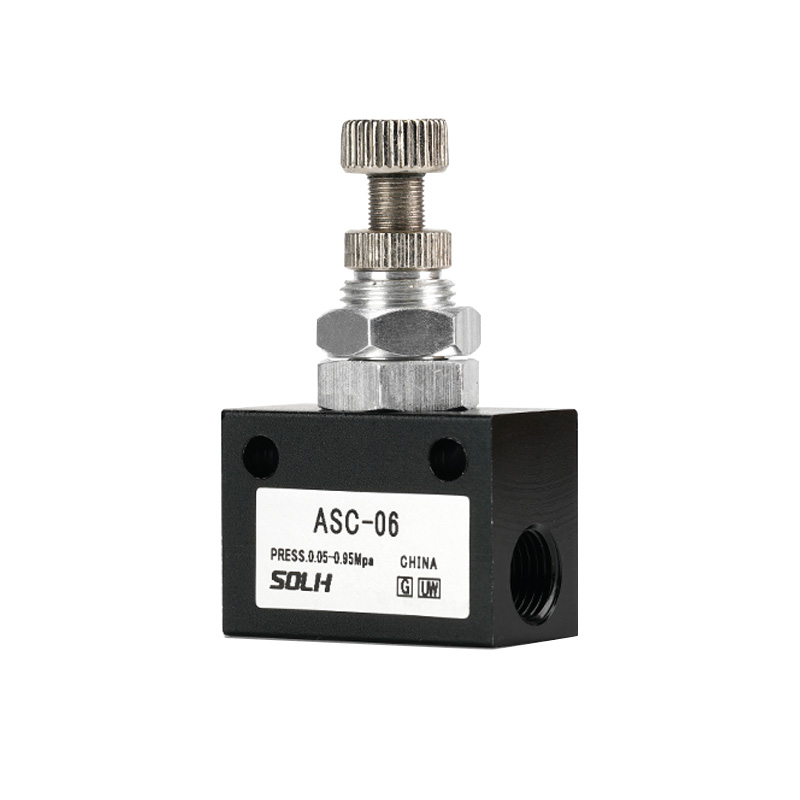

ASC-seeria ühesuunaline drosselklapp | Alumiiniumisulamist in-line pneumaatiline kiiruse reguleerimisventiil

Kaubamärk: SOLH by Richge Technology | Universaalne AirTAC standardne pneumaatiline voolureguleerimisklapp

1. Toote ülevaade

     SOLH ASC seeria on akulutõhus alumiiniumsulamist reas ühesuunaline drosselklapp laialdaselt kasutusele võetud Hiina pneumaatiliste seadmete turul. Sellel on samad põhilised pneumaatilised funktsioonid nagu AS-seeriatel, kuid sellel on vastupidavam keermestatud in-line paigalduskonstruktsioon koos täielikult alumiiniumist ruudukujulise korpusega. Standardseks silindri kiiruse reguleerimiseks loodud see tagab vaba edasise õhu sisselaske ja täpse väljalaske drosselkontrolli. Kompaktse struktuuri, stabiilse reguleerimise ja universaalsete keermespetsifikatsioonidega on see peavoolu ökonoomne kiiruse reguleerimise lahendus üldiste automatiseeritud pneumaatiliste ahelate jaoks.

2. Põhiline tööfunktsioon (heitgaasi reguleerimise põhimõte)

     ASC-klapp järgib standarditheitgaasi drosseli juhtimise loogika, kõige usaldusväärsem meetod pneumaatilise silindri kiiruse reguleerimiseks:

     • Eesmine õhu sisselaskeava (silindri pikendus): Sisseehitatud tagasilöögiklapp avaneb täielikult, võimaldades peaaegu takistusteta otsest õhuvoolu ilma voolukaoga, tagades silindri kiire ja sujuva töö.

     • Tagurpidi väljalaskesüsteem (silindri sissetõmbamine): Tagasilöögiklapp sulgub automaatselt. Väljatõmbeõhk läbib täppis-nõelventiili reguleeritava drosseliga, mis tagab täpse silindri tagasitõmbamiskiiruse reguleerimise.

      •Põhirakendus: reguleerige täpselt kahetoimeliste silindrite pikendus- või tagasitõmbamiskiirust; väljalaskepoolne drossel on tööstuslikes stsenaariumides kõige sagedamini kasutatav ja stabiilne pneumaatiline kiiruse reguleerimise meetod.

3. Mudeli kodeerimise reeglid ja lõime spetsifikatsioon

     Kodeerimisvorming: ASC [suuruse seeria] - [lõime kaliiber] + [lõime järelliide]

  3.1 Suuruse ja kaliibri määratlus

     • 100 seeria: 06 = G1/8 (PT1/8)

     • 200 seeria: 08 = G1/4 (PT1/4) | Kõige universaalsem mainstream mudel

     • 300 seeria: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Lõimetüübi järelliide

     • Tühi: standardne PT koonuskeere (vaikimisi)

     • G: Briti standardne G paralleelkeere

     • T: NPT Ameerika standardne koonuskeere

4. Täisseeria standardsed spetsifikatsioonid ja vooluparameetrid

5. Tehnilised põhiparameetrid

6. Konstruktsiooniomadused ja paigaldusjuhised

     • Integreeritud alumiiniumsulamist kandiline korpus: Kompaktne ja kerge struktuur, millel on suur konstruktsiooni tugevus, mida pole kerge deformeerida. Võttes kasutusele täiskeermega reakonstruktsiooni ilma sisseehitatud suruühendusteta, mis nõuab torude ühendamiseks eraldi toruliitmikke, millel on tugev ühilduvus ja kõrge vastupidavus.

     • Tühjenda voolusuuna identifitseerimine: Klapi korpusele märgitud standardne voolunool, mis osutab silindri poolele (heitgaasi drossel suund), et vältida vastupidises paigalduses vigu ja tagada õige kiiruse reguleerimise loogika.

     • Lukustatav vibratsioonivastane reguleerimine: Varustatud ülemise reguleerimisnupu ja lukustusmutriga. Pärast kiiruse parameetrite seadistamist saab mutteri lukustada, et vältida seadme vibratsioonist põhjustatud parameetrite triivimist, säilitades pikaajalise stabiilse töö.

     • Mitmesuunaline paigaldamine: Toetab suvalise nurga all paigaldamist ilma suunapiiranguteta, kohandudes erinevate keerukate torujuhtme paigutuskeskkondadega kohapeal.

     • Tundlik ja täpne reguleerimine: Täpne nõelklapi südamik tagab sujuva astmeteta kiiruse reguleerimise, lahendades tõhusalt silindri värisemise ja ebastabiilse kiiruse probleemid.

7. Põhivaliku erinevus: ASC vs AS-seeria

8. Professionaalse valiku juhend

     • Mikrosilinder ja väikese vooluga vooluahel: ValigeASC100-06 (G1/8), sobib φ12–φ20 väikese avaga silindritele ja täpsele mikropneumaatilisele juhtimisele.

     • Tavalised tavalised silindrid (kõige universaalsemad): ValigeASC200-08 (G1/4), mis sobivad φ12–φ40 tavaliste silindritega, mida saab kasutada enamiku automatiseeritud tootmisliinide, pakkimis- ja kinnitusseadmete jaoks.

     • Suure avaga silinder ja suur vooluvajadus: ValigeASC300-10 (G3/8) /ASC300-15 (G1/2), φ50 ja suuremate avadega silindrite ja suure kiirusega suure koormusega pneumaatiliste süsteemide jaoks.

Ühe lause kokkuvõte

     SOLH ASC-seeria on universaalne alumiiniumisulamist keermestatud ühesuunaline heitgaasiklapp, millel on vaba sisselaskeava ja täpne väljalaskekiiruse reguleerimine, lukustatav vibratsioonivastane struktuur ja kulutõhus jõudlus. See on eelistatud ökonoomne kiiruse reguleerimisventiil standardse pneumaatilise silindri edasi-tagasi liikumise jaoks, mis ühildub laialdaselt AirTAC kodumaiste pneumaatiliste süsteemidega.
