Kaubamärk: SOLH by Richge Technology | Täielikult ühilduv SMC ASV originaalseeria asendus
SOLH ASV seeria on a4-ühes integreeritud kiire pneumaatiline juhtventiil mis ühendab endas kiire väljalaskefunktsiooni, heitgaasi drosseli reguleerimise, sisseehitatud summuti ja ühe puutega kinnituse. Erinevalt tavalistest ühefunktsionaalsetest kiiruse reguleerimisventiilidest on ASV seeriatel kahekordne efektiivne vooluala, mis võimaldab silindri kiiret pikendamist ja reguleeritavat vaikset tagasitõmbamist. See lahendab suurepäraselt vastuolu suure kiirusega silindri töö ja stabiilse kiiruse reguleerimise vahel, toimides kõrgsagedusliku, kiire ja madala müratasemega pneumaatilise automatiseerimise stsenaariumide eelistatud ventiilina, mis on täielikult asendatav originaalse SMC ASV seeriaga.
• Sisselaske käik (SISSE → VÄLJAS / silindri pikendus): Sisemine tagasilöögiklapp avaneb täielikult nullvoolutakistusega, realiseerides suure vooluhulga otseõhu sisselaske. See parandab oluliselt silindri pikendamise kiirust ja vastab kiirele kiirele tegevusele.
• Väljalaskekäik (VÄLJAS → EXH / silindri sissetõmbamine): Tagasilöögiklapp sulgub automaatselt. Väljatõmbeõhk läbib täpse nõelklapi drosselseadme kiiruse astmeliseks reguleerimiseks, samal ajal kui sisseehitatud summuti kõrvaldab heitgaaside müra. See saavutab reguleeritava tagasitõmbamiskiiruse ja vaikse töö.
• Suurepärane suure voolu jõudlus: Efektiivne sektsioonvoolu pindala on umbes2 korda suurem kui tavalistel AS-seeria kiirusregulaatoritel, pakkudes võimsat voolutuge silindri kiireks liikumiseks ja kõrgsageduslikuks tsükliliseks tööks.
Tüüpilise mudeli näide: ASV310F-01-06A
• ASV: seeriakood 4-ühes kiirgaasiklapi jaoks koos summuti ja ühe puutega kinnitusega
• Suuruse kood (120/220/310/410/510): vastab M3/M5/G1/8/G1/4/G3/8 pordi spetsifikatsioonidele
• F: Varustatud ühe puutega kiirühendusega torude kiireks paigaldamiseks
• Lõime kood (01/02/03/04): 01 = R1/8, 02 = R1/4, 03 = R3/8, 04 = R1/2
• Toru välisläbimõõdu kood: Kohandatav φ4/φ6/φ8/φ10/φ12 pneumaatiliste torudega
• Sufiksi definitsioon: A=push-lock käsiratas;S=keermega eelnevalt kaetud hermeetik;N=elektrivaba nikeldamine

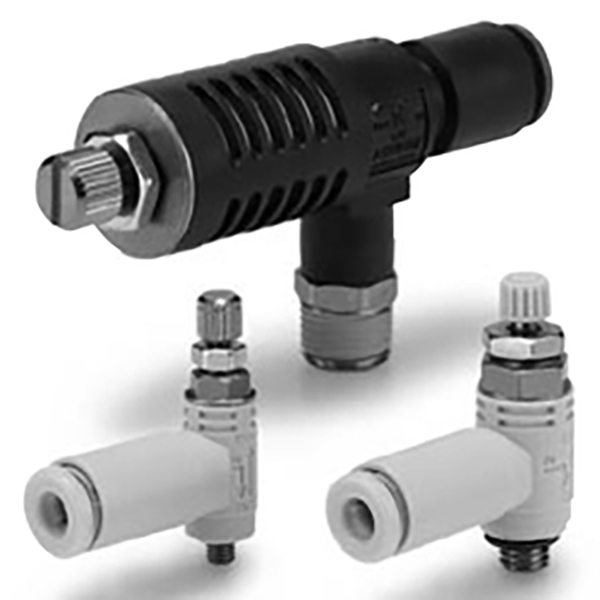

4.1 küünarnuki tüüp (ASV120F / ASV220F)
• 90° põlvega roolistruktuur, sama välimusega nagu AS-seeria küünarnuki kiiruse reguleerimisventiil, kompaktne ja ruumisäästlik.
• Asümmeetriline liidese disain: üks pool M3/M5 keermestatud port, teine pool ühe puutega kiirkinnitusport.
• Ideaalne miniatuursete ja väikeste silindrite ning kitsa ruumi seadmete paigutuse jaoks.
4.2 T-tüüpi otse läbitav (ASV310F / 410F / 510F)
• Kolme pordiga otseläbiv struktuur: SISSE-keermega õhu sisselaskeava, OUT kiirpaigaldatav õhu väljalaskeava, EXH sisseehitatud vaikne väljalaskeava.
• Suurem efektiivne vooluala ja väiksem voolutakistus, maksimeerib silindri töökiirust.
• Eelistatud struktuur tavaliste, keskmise ja suure avaga kiirete silindrite jaoks.
|
Mudel |
Keerme suurus |
Toru OD |
Kohaldatav stsenaarium |
|
ASV120F-M3-04 |
M3 × 0,5 |
φ4 |
Mikrosilindrid, üliväikesed täppisseadmed |
|
ASV220F-M5-06 |
M5 × 0,8 |
φ6 |
Väikesed silindrid (φ12–φ20) |
|
ASV310F-01-06A |
R1/8 |
φ6 |
Tavalised silindrid (φ25–φ40) |
|
ASV410F-02-08A |
R1/4 |
φ8 |
Keskmised ja suured silindrid (φ50–φ80) |
|
ASV510F-03-10A |
R3/8 |
φ10 |
Suure avaga silindrid (φ100 ja rohkem) |
|
Parameetri üksus |
Spetsifikatsioon |
|
Kohaldatav vedelik |
Puhas suruõhk |
|
Töörõhu vahemik |
0,1–1,0 MPa |
|
Tõestusrõhk |
1,5 MPa |
|
Töötemperatuuri vahemik |
-5 ℃～+60 ℃ (mittekülma keskkond) |
|
Klapi korpuse materjal |
Leegiaeglustav PBT (UL94 V-0 tulekindel klass) |
|
Ühenduse materjal |
Nikkeldatud messing, roostevastane ja vastupidav |
|
Lõua küüniste materjal |
SUS304 roostevaba teras, tugev kinnitus |
|
Ühilduv toru |
PU toru, nailontoru, pehme nailontoru, PTFE toru |
|
Võrdlusüksus |
ASV seeria |
AS-seeria (tavaline kiirusklapp) |
|
Funktsionaalne konfiguratsioon |
4-in-1: kiire väljalaske + drossel + summuti + ühe puudutusega kinnitus |
Põhiline 2-in-1: ainult ühesuunaline + drossel |
|
Vooluvõimsus |
2-kordne AS-seeria vooluala, ülikiire |
Tavaline tavavool, tavaline kiirus |
|
Töömüra |
Sisseehitatud summuti, vaikne väljalaskesüsteem |
Ei mingit summutit, tugev väljalaskemüra |
|
Rakenduse stsenaariumid |
Kiired, kõrge sagedusega ja madala müratasemega automaatikaseadmed |
Üldised tavapärased pneumaatilised töötingimused |
|
Kulude positsioneerimine |
Suure jõudlusega tüüp, suurem kulujõudlus |
Ökonoomne põhitüüp, madal hind |
• Suunatud paigaldamine: Paigaldage rangelt vastavalt ventiili korpusel olevale noolemärgile. Ühendagesadamas solenoidventiilile jaOUT port silindri külge, et vältida tagurpidi paigaldamist, mis põhjustab kiiruse ebanormaalset reguleerimist.
• Kiire toruühendus: Lõigake pneumaatiline toru tasaseks ja sisestage see täielikult ühe puutega liitmikusse, kuni kostab klõpsatus, mis kinnitab kindlat ja õhukindlat ühendust.
• Vibratsioonikindel lukustusfunktsioon: heitgaasivoolu ja silindri kiiruse reguleerimiseks keerake käsiratast.Lukustamiseks vajutage käsiratast alla ja vältida seadmete vibratsioonist põhjustatud kiiruse triivi;avamiseks tõmmake käsiratas üles sekundaarseks reguleerimiseks.
SOLH ASV seeria on professionaalne 4-ühes kiire pneumaatiline juhtventiil, mis integreerib kiire väljalaske, heitgaasi drosseli, vaikse müra vähendamise ja ühe puutega paigaldamise. Kahekordse vooluala, lükkamisvastase vibratsioonivastase struktuuri ja tulekindla vastupidava materjaliga vastab see suurepäraselt pneumaatiliste silindrite kiirele, kõrgsageduslikule ja vaikse töö nõudmistele, olles optimaalne asendus asendus tavalistele AS-seeria kiiruse reguleerimisventiilidele.
