CDJ2 seeria roostevabast terasest minisilinder (kahe-/ühetoimeline)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

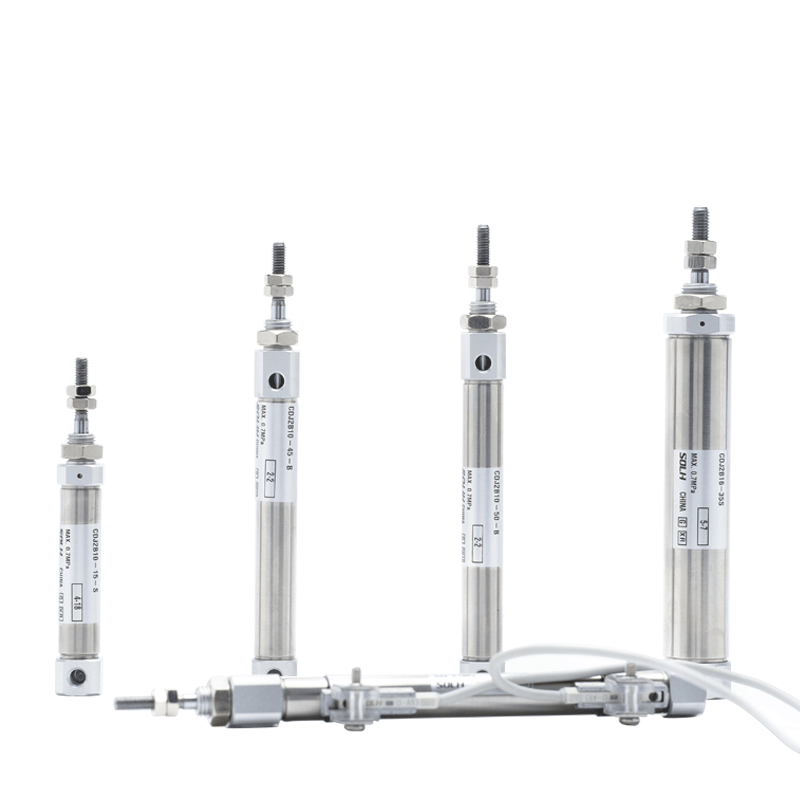

     SOLH CDJ2 seeria on magnetrõngaga varustatud pliiatsi tüüpi roostevabast terasest minisilinder, mis on täielikult vahetatav SMC CJ2 seeriaga. Ava suurused: φ6 / 10 / 16mm. Silmapaistvad omadused: ülikompaktne kontuur, kerge konstruktsioon, korrosioonikindlus ja stabiilne suure kiirusega kõrgsageduslik töö. Laialdaselt kasutatav elektroonikas, meditsiinis, toiduainete töötlemise ja täppisautomaatika suletud ruumi jaamades; tavaline miniatuurne lineaarne ajam.

Struktuuri ja disaini põhifunktsioonid

   1. Standardne spetsifikatsioon: vastab SMC minisilindri mõõtmete standardile (mitte ISO standard), universaalsete paigaldusmõõtmetega tööstuses.

   2. Materjal: 304 roostevabast terasest barrel & kolvivarras, rooste- ja korrosioonikindel, sobib niiske, nõrga happe, nõrga leelise ja puhta tootmiskeskkonna jaoks.

   3. Struktuur: sirge ümmargune silinder, pressitud otsaotsad, ühendusvardavaba disain, üliväike maht. CDJ2-16×100 ainult ca. 120 g.

   4. Toimingu variandid

      -- CDJ2B Double Acting: Õhuvarustus mõlemast otsast, universaalne standardmudel

      -- CDJ2E ühetoimeline: kevadine tagasitulek; CDJ2ET: vedrupikendus

     -- CDJ2KB Mittepöörlev: kuusnurkne kolvivarras keerdumise vältimiseks ja täpseks positsioneerimiseks

   5. padi: standardne kummist padi; õhkpadi (sufiks Z) lisavarustusena kiirete rakenduste jaoks, et vähendada lööke ja müra.

   6. Tihendus: Madala hõõrdumisega tihend õlimahuti soonega. Madal käivitusrõhk (0,06 MPa), õlivaba töö, kasutusiga ≥5 miljonit tsüklit.

   7. Asendi tuvastamine: sisseehitatud magnetrõngas, mis ühildub M9B / A93 / Z73 seeria magnetlülititega kolvi asendi jälgimiseks.

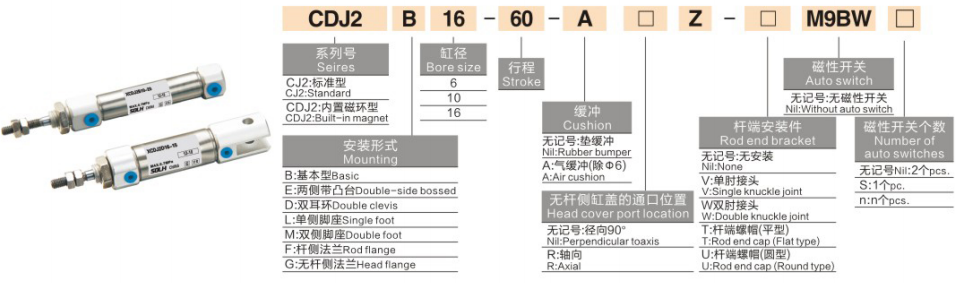

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CDJ2B16-50Z-B

   2. Standardtellimuse viitenäited

     -- CDJ2B10-30-B: Puur 10, käik30, kahetoimeline, kummist padi, magnetiga varustatud

     -- CDJ2E6-15-B: Puur6, käik15, ühetoimeline vedrutagastus

     -- CDJ2KB16-50-B: Puur 16, käik 50, mittepöörlev kuusnurkne kolvivarras

Universaalsed põhilised tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

   1. Kahetoimeline CDJ2B

   2. Ühetoimeline CDJ2E (kevadine tagasivool @0,5 MPa)

Paigaldusvormid ja tuletismudelid

   1. Paigaldustarvikud

     -- B Põhitüüp: otsene paigaldamine otsakorgi keermete kaudu (kõige laialdasemalt kasutatav)

     -- Ääriku äärik: vardapoolne / peapoolne ääriku kinnitus

     -- L Jalaklamber: ühe jalaga kinnitus

     -- D Topeltklahv: tagumine topeltklahv (φ10/16)

     -- E Bossi kinnitus: mitmesuunalised kinnituspead otsakatetel

   2. Peamine tuletiseeria

     -- CDJ2B: standardne kahetoimeline

     -- CDJ2E: ühetoimeline, vedru sissetõmbumine (automaatne sissetõmbumine pärast õhulõikamist)

     -- CDJ2ET: ühetoimeline, vedru pikendamine (automaatne pikendamine pärast õhulõikamist)

     -- CDJ2KB: mittepöörlev kuusnurkne kolvivarras

     -- CDJ2RB: otsekinnitusega õhuke versioon ilma kinnituspeadeta

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud/koormus, varu ≥50% ohutusvaru; suurema tsüklilise kiiruse jaoks valige väiksem ava.

   2. Käigu kinnitus: lisage tõhusale liikumisele 10–20 mm lisavaru; Maksimaalne käik: kahetoimeline 200mm, ühetoimeline 100mm.

   3. Konfiguratsiooni sobitamine

     -- Tegevuse tüüp: Kahetoimeline → B; ühetoimeline vedru sissetõmbamine → E; väändumisvastane positsioneerimine → KB

     -- Padi: kiireks tööks valige Z õhkpadi

     -- Asukoha tagasiside: valige magnetiga varustatud mudel, sobitage M9B/A93 magnetlülitid

Ühe lause kokkuvõte

     SOLH CDJ2 roostevabast terasest pliiats-tüüpi minisilinder on vahetatav SMC CJ2-ga, saadaval kahetoimelise, ühetoimelise ja mittepöörleva kuusnurkse varda variandina, kummist/õhkpadjast on valikuline, korrosioonikindel õlivaba disain, ideaalne kompaktne kõrgsageduslik miniatuurne lineaarne ajam elektroonika-, meditsiini- ja toiduautomaatikaseadmete jaoks.
