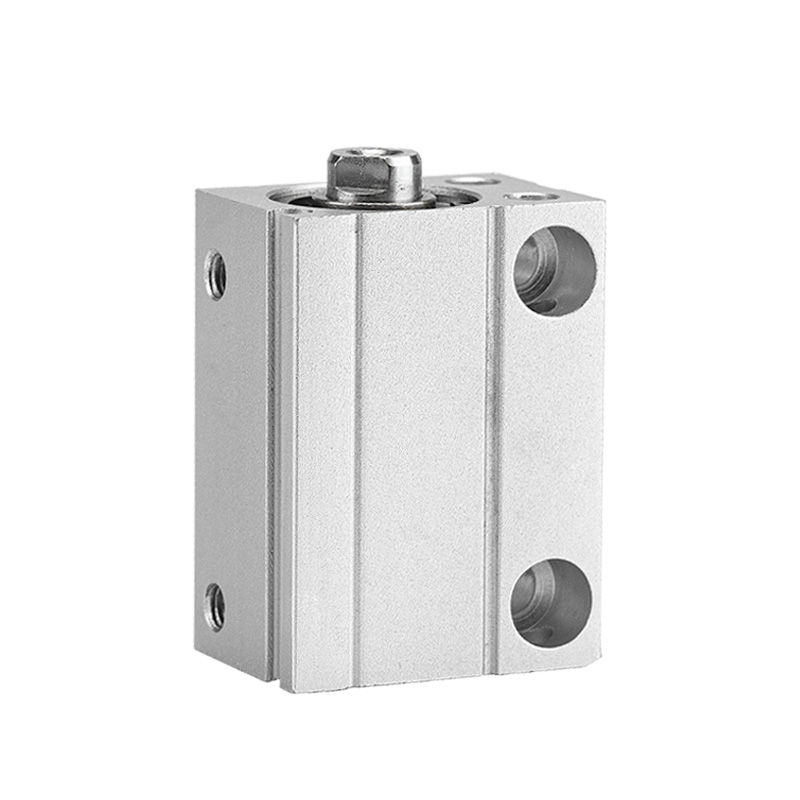

SOLH CDUJB seeria ultra-mini vabakinnitusega silinder on mõeldud piiratud paigaldusruumiga seadmetele. Võrreldes standardse CU seeriaga on kogupikkust vähendatud 64% ja mahtu 70%. Ruudukujuline kompaktne korpus võimaldab paigaldada otse mitmele pinnale ilma sulgudeta. CDUJB on varustatud sisseehitatud magnetiga asukoha tuvastamiseks. Laialdaselt kasutusele võetud 3C elektroonikas, meditsiiniinstrumentides ja pooljuhtide täppisautomaatikas.
|
Mudel |
Omadused |
Rakendus |
| CUJB |
Ilma magnetrõngata, anduri kinnituseta |
Odav mikrokerge koormus ilma asendi tagasisideta |
| CDUJB |
Sisseehitatud magnet, mis ühildub CMSH/DMSH, D-M9BV lülititega |
Automaatika, mis nõuab käiguasendi signaali |
| CDUJS |
Puhas versioon, vasevaba materjal |
Meditsiiniseade, pooljuhtide puhasruum |
-- Ülikompaktne ruudukujuline korpus, sobib tiheda paigutuse ja sisseehitatud rakise jaoks;
-- Mitmepoolsed kinnitusavad põhjas, küljel ja otsapinnal, paigaldage mis tahes suunast;
-- Sisseehitatud magnet (CDUJB), kaks anduripesa pikendamise/tagasitõmbamise asendi tuvastamiseks;
-- MU-S025 magnetiline varjestusplaat on valikuline, et vältida tihedalt paigutatud silindrite vastastikust häiret;
-- Valikuline kummist otsapadi, mis vähendab väikeste töödeldavate detailide lööke;
-- CDUJSi vasevaba disain väldib metalli sadenemist puhta keskkonna jaoks.
1. Näide: CDUJB8×15D-M
-- CDUJB: seeriakood (C = sisseehitatud magnet; CUJB = mittemagnet)
-- 8: ava suurus (mm): 4,6,8,10,12,16,20
-- 15: käigu pikkus (mm)
-- D: Topeltnäitleja; S: Ühetoimeline vedrutagastus
-- M: välimine keermevarras; märgi puudub = sisekeere; φ4/φ6 ilma varda keermeta
|
Parameeter |
Spetsifikatsioon |
| Ava suurus |
4,6,8,10,12,16,20 mm |
| Standardne löök |
4/6/8/10:4 ~ 30 mm; 12/16:5 ~ 30 mm; 20:5 ~ 50 mm |
| Näitlejatüüp |
Kahetoimeline (peamine), ühetoimeline vedrutagastus |
| Töörõhk |
Kahetoimeline: 0,15–0,7 MPa (φ4/φ6); 0,1–0,7 MPa (≥φ8) ; Ühekordse toimega: 0,35–0,7 MPa (φ4) |
| Tõestusrõhk |
1,0 MPa |
| Temperatuurivahemik |
Mittemagnet: -10 ~ 70 ℃; Magnetversioon: -10 ~ 60 ℃ |
| Kolvi kiirus |
50-500 mm/s |
| Padi |
Padja/kummist puhvrit pole valikuline |
| Pordi niit |
M3 × 0,5 (φ4/φ6); M5 × 0,8 (φ8/φ10) |
| Määrimine |
Õlivaba töö |
| Insuldi taluvus |
±0,5 mm |
|
Ava (mm) |
Pindala (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Tüüpilised rakendused
-- 3C elektroonika mikrojig, kiibi transport, pistikute sisestamine;
-- Meditsiiniseadmete proovide töötlemine, mikrotõukemehhanism;
-- pooljuhtvahvli positsioneerimine, puhta ruumi miniatuurne ajam;
-- Automaatikakork, lühikese käiguga kinnitus ja positsioneerimine.
⚠️ Valiku meeldetuletused
-- Ei sobi suure külgkoormuse jaoks; lisage juhik, kui külgjõud on olemas.
-- Kui mitu silindrit on paigaldatud kõrvuti, on vajalik magnetiline varjestusplaat.
