Kaubamärk: Richge Technology SOLH

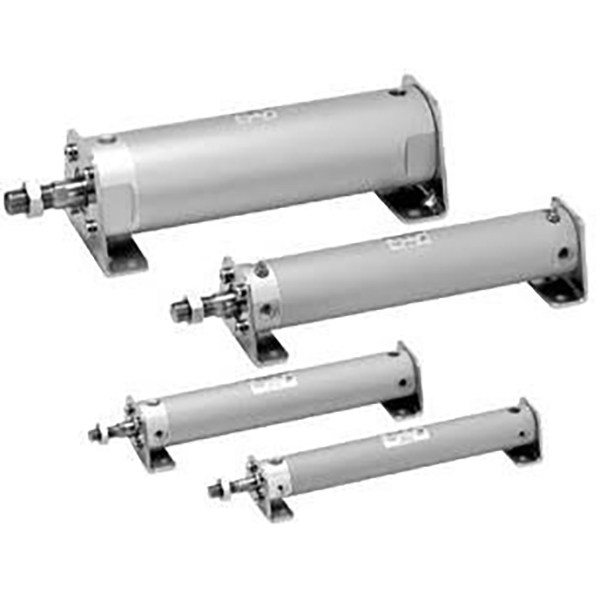

SOLH CG1/CDG1 alumiiniumist kerge ümmargune silinder, ava φ20 ~ 100mm, järglase asendus vanale SMC CA1 seeriale täielikult vahetatavate paigaldusmõõtmetega. Omadused: kerge, universaalne paigaldus, paindlik torustiku paigutus, madal müratase ja kiire jõudlus. Laialdaselt kasutatav automatiseerimiskonveieriliinides, elektroonikaseadmetes, pakendamismasinates, kergetööstuse seadmetes kerge ja keskmise koormusega, pika käigu ja kõrgsageduslike edasi-tagasi liikuvate rakenduste jaoks.
1. Standard: uue põlvkonna SMC kerge ümmargune silinder, CA1 seeria otsene asendus.
2. Materjal: pressitud alumiiniumist silinder ja otsakatted, kõva kroomitud kolvivarras. 30% kergem kui tavalised standardsilindrid, kõrge tugevus ja hea soojuse hajutamine.
3. Struktuur: keermega lukustatud otsakorgid, sirge ümmargune kuju, lihtne lahti võtta ja hooldada. 4 suunalist õhuava (90° intervall), väga paindlik torude paigutus.
4. Toimingu variandid
-- CG1B Double Acting: õhuvarustus mõlemas otsas, kõige levinum standardmudel
-- CG1S / CG1T ühekordse toimega: S=Kevadtagastus; T = vedru pikendamine, automaatne lähtestamine pärast õhu väljalülitamist
-- CG1W topeltvarras: mõlemalt poolt pikendatud varras, sünkroonne liikumine, suurem väändevastane võime
-- CG1K mittepöörlev varras: kuusnurkne kolvivarras täpseks positsioneerimiseks ja keerdumise vältimiseks
4. padi: standardne kummist padi; õhkpadi (liide A) on valikuline löögi ja müra vähendamiseks suurel kiirusel.
5. Tihendus: Madala hõõrdumisega komposiittihend õlimahuti soonega, madal käivitusrõhk, õlivaba töö, kasutusiga ≥8 miljonit tsüklit.
6. Asendi tuvastamine: CDG1, mis on varustatud sisseehitatud magnetrõngaga, ühildub M9B/A93/Z73 automaatsete lülititega kolviasendi tagasiside jaoks; CG1 ilma magnetita, ei saa paigaldada magnetlüliteid.

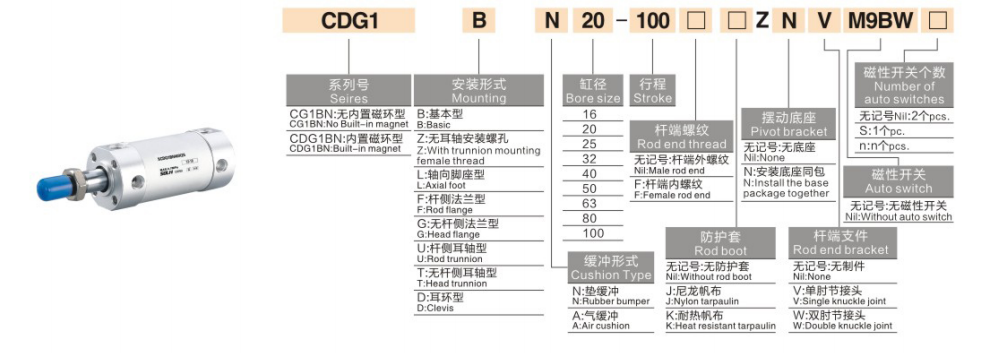

1. Mudeli näide: CDG1BN25-100Z
|
Segment |
Kood |
Definitsioon |
| CG1 / CDG1 |
Sarja kood |
CG1 = Ilma magnetrõngata CDG1 = sisseehitatud magnetrõngas |
| B/S/T/W/K |
Toimingu tüüp |
B = Topeltnäitleja S = ühekordse toimega vedrutagastus T = ühekordse toimega vedrupikendus W = topeltvarras K = mittepöörlev varras |
|
N |
Varda otsa niit |
N = väliskeere (standardne); tühi = välislõng |
| 20/25/32/40/50/63/80/100 |
Ava suurus (mm) |
φ20 ~ φ100 |
|
100 |
Löögi pikkus |
Max.1000mm kahetoimeline Max.300mm ühetoimeline |
|
Z |
Versioonikood |
Z=Uus standardversioon; tühi = vana versioon |
2. Standardtellimuse viitenäited
-- CDG1BN32-200Z: Puur32, käik200, kahetoimeline, sisseehitatud magnet, sisevarda keerme
-- CDG1S40-100Z: Puur40, käik 100, ühetoimeline vedrutagastus, sisseehitatud magnet
-- CDG1K50-150Z: Puur 50, käik 150, mittepöörlev kuusnurkne kolvivarras
|
Parameetri üksus |
Standardne spetsifikatsioon |
| Puurrada |
φ20,25,32,40,50,63,80,100 mm |
| Töörõhk |
Kahekordne toime: 0,05 ~ 1,0 MPa Ühetoimeline: 0,1–1,0 MPa |
| Tõestusrõhk |
1,5 MPa |
| Ümbritsev temperatuur |
-10 ~ +70 ℃； -10 ~ +60 ℃ magnetiga varustatud mudelile |
| Kolvi kiirus |
50–1000 mm/s；50–700 mm/s õhkpadja tüübi puhul |
| Padi |
Standardne kummist padi; Õhkpadi (A) on valikuline |
| Õhusadama niit |
RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100) |
| Määrimine |
Eelmääritud, õlivaba töö toetatud |
| Insuldi taluvus |
≤1000mm: ±1,4 mm；1000-1500mm: ±1,8 mm |
1. Kahetoimeline CG1B
|
Ava (mm) |
Tõukejõud (N) |
Tõmbejõud (N) |
u. Horisontaalne koormus (kg) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. Ühekordse toimega CG1S (vedrutagastus @0,5 MPa)
| Ava (mm) |
Tõukejõud (N) |
Vedrutagastusjõud (N) |
u. Horisontaalne koormus (kg) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
1. Paigaldusvalikud
-- B põhitüüp: otsene paigaldamine otsakorgi keermete kaudu (kõige tavalisem)

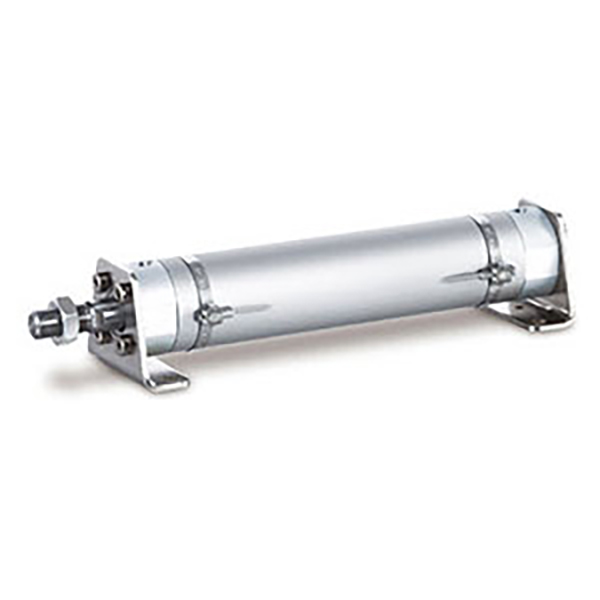

-- L Jalakinnitus: aksiaalne jalaklamber küljekinnituseks
-- F/G äärik: vardapoolne/peapoolne äärikuplaadi kinnitus
-- C/D klambrid: ühe-/kaheklambrid kiigemehhanismi jaoks
-- E Trunnion: pea külgne võlli kinnitus pöörde ja pöörde liikumiseks
2. Peamine tuletiseeria
-- CDG1B: standardne kahetoimeline sisseehitatud magnetiga
-- CDG1S/T: ühetoimeline vedrutagastus / vedrupikendus
-- CDG1W: topeltvarraste kahekordne toime
-- CDG1K: mittepöörlev kuusnurkne kolvivarras
-- CDG1R: õhuke otsekinnitusega versioon piiratud aksiaalse ruumi jaoks
-- CDG1KR: otsekinnitus + mittepöörleva kahekordse toimega varras
1. Ava valik: Arvutage vajalik tõukejõud ja horisontaalkoormus, reserv ≥50% ohutusvaru; eelistada CG1 kerge-keskmise koormuse ja pika käiguga rakendustes.
2. Käigu kinnitus: lisage 10–20 mm käiguvaru; Maksimaalne käik: kahekordne toime ≤1000mm, ühetoimeline ≤300mm.
3. Konfiguratsiooni sobitamine
-- Kasutamine: Kahetoimeline → B; ühetoimeline vedrutagastus → S; väändumisvastane nõue → K
-- Padi: lisage järelliide A õhkpadi töökiirusel＞500 mm/s
-- Asukoha tagasiside: valige CDG1 magnetiga varustatud mudel, sobitage M9B/A93 automaatlülitid
SOLH CG1/CDG1 alumiiniumist kerge ümmargune silinder on täielikult vahetatav SMC CA1 seeriaga, kerge disain koos mitmesuunalise torustikuga, mitme paigaldusvalikuga, ideaalne pika käiguga lineaarne ajam pakendamiseks, konveierite ja elektrooniliste automaatika tootmisliinide jaoks.
