CG3 seeria ülilühike kerge silinder | Uue põlvkonna kompaktne suure kiirusega pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

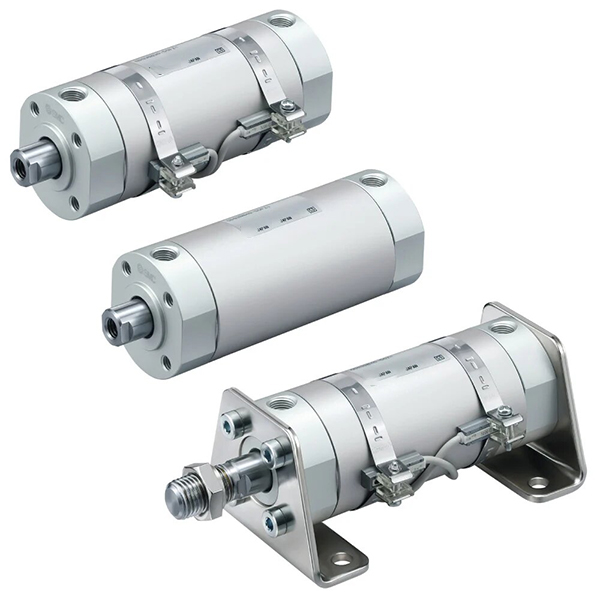

     SOLH CG3/CDG3 seeria on uue põlvkonna ülilühike alumiiniumsulamist kerge pneumaatiline silinder, mis on traditsioonilise CG1 seeria otseseks uuenduseks ja asenduseks. See katab laia avavahemiku φ20 kuni φ100 mm, maksimaalne kogupikkus väheneb 51 mm ja kaal väheneb 24% võrreldes CG1-ga. Ülikompaktse korpuse, ülikerge kaalu, kiire ja madala müratasemega töötamise ja õlivaba hooldusvaba disainiga sobib see suurepäraselt keskmise ja väikese koormusega, pika käiguga, kõrgsagedusliku töö ja piiratud ruumiga stsenaariumide jaoks, mida kasutatakse laialdaselt automatiseeritud tootmisliinides, elektroonikaseadmetes, pakendamismasinates ja kergetööstuse automatiseerimissüsteemides.

  1.1 Tööstusstandard ja tugev vahetatavus

     Uue põlvkonna SMC lühitüüpi ümmarguste silindrite standardi põhjal välja töötatud CG3 seerial on suurepärane paigaldusvahetatavus vana CG1 seeriaga, saavutades samas kompaktsemad üldmõõtmed, täiustades tõhusalt vanu seadmeid ja optimeerides mehaanilist ruumi paigutust ilma keerukate konstruktsioonimuudatusteta.

  1.2 Esmaklassiline kerge materjali struktuur

     Silindrite torude ja otsakatete jaoks kasutatakse ülitugevat alumiiniumisulamit, mis on ühendatud kõvakroomitud kolvivardaga. Optimeeritud materjalivalem vähendab kogukaalu 24% võrreldes CG1-ga, millel on kõrge konstruktsioonitugevus, suurepärane soojuse hajumine ja tugev deformatsioonikindlus, tagades stabiilse pikaajalise kõrgsagedusliku töö.

  1.3 Integreeritud kompaktne struktuur ja paindlik torustik

     Integreeritud silindritoru ja keermelukustuskonstruktsiooniga otsakatte struktuur lihtsustab lahtivõtmist, kokkupanekut ja igapäevast hooldust. Uuenduslik 4-suunaline torustike paigutus (90° intervall) annab ülisuure paigaldus- ja torustikuvabaduse, lahendades kitsa seadmeruumi paigaldamise kitsaskoha ja toetades mitmekesiseid mehaanilisi paigutusskeeme.

  1.4 Mitmekesised liikumistüübid täieliku stsenaariumi katmiseks

     • Kahetoimeline (CG3B): Kahe otsaga õhu sisselaskeava edasi-tagasi liikumine, kõige universaalsem standardtüüp tavapäraseks automatiseeritud lineaarsõiduks.

     • ühe toiminguga (CG3S/T): S = vedru tagastus, T = vedru pikendamine; automaatne lähtestamine pärast voolukatkestust turvablokeeringu ja hädaolukorra lähtestamise stsenaariumide jaoks.

     • Topeltvarras (CG3W): Kahe otsaga varda sünkroonne liikumine, kahekordne efektiivne käik ja suurepärane väändekindlus spetsiaalsete ühendus- ja positsioneerimismehhanismide jaoks.

     • Mittepöörlev varras (CG3K): kuusnurkne väändevastane kolvivarras, nullpöörlemine töö ajal, et tagada ülitäpne korduv positsioneerimine.

  1.5 Optimeeritud puhver ja tipptasemel tihendussüsteem

     Standardne kõrge elastsusega kummipuhver (N) põhiliseks löögisummutuseks ja müra vähendamiseks; valikuline A-tüüpi õhupuhver kiireks sagedaseks tööks, et välistada lõpplöögid ja pikendada kasutusiga. Madala hõõrdumisega komposiittihendusrõnga ja sisseehitatud õlihoidla soonega varustatud silindril on ülimadal käivitusrõhk, stabiilne töö ja õlivaba hooldusjõudlus ning kasutusiga üle 8 miljoni tsükli.

  1.6 Intelligentse induktsiooni konfiguratsioon

     CDG3 mudelil on sisseehitatud magnetrõngas, mis ühildub M9B/A93/Z73 seeria magnetlülititega reaalajas kolvi asendi tuvastamiseks ja PLC automaatseks signaaliühenduse juhtimiseks; CG3 mittemagnetiline versioon sobib lihtsaks tsükliliseks liikumiseks ilma asukoha tuvastamise nõueteta.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

 1. Tüüpiline mudeli struktuur: CDG3BN25-100Z

  2. Standardtellimuse näited

     • Magnetiline kahetoimeline naissoost niitmudel: CDG3BN32-200Z (φ32 ava, käik 200 mm, varustatud magnetiga, sisemine varda otsa keerme)

     • Magnetiline ühetoimeline vedrutagastusega mudel: CDG3S40-100Z (φ40 ava, käik 100 mm, ühetoimeline vedru lähtestamine, magnetvarustusega)

     • Magnetiline mittepöörlev täppismudel: CDG3K50-150Z (φ50 ava, käik 150 mm, kuusnurkne väändevastane varras)

3. Tehnilised põhiparameetrid (standardtüüp)

4. 0,5 MPa teoreetilised tõukejõu ja pinge andmed

  4.1 Kahepoolse toimega (CG3B) tõuke- ja pingutustabel

  4.2 Ühekordse toimega (CG3S vedrutaastusega) jõudlustabel

5. Paigaldustüübid ja tuletismudelid

 5.1 Mitmekülgsed universaalsed paigaldusmeetodid

     • B Põhitüüp: Otsene paigaldamine otsakatte keermete kaudu, kõige universaalsem ja kulutõhusam kinnitusviis tavaliseks lineaarsõiduks.

     • L Jalakinnitus: Fikseeritud aksiaalse jalaklambriga, mis on spetsiaalselt ette nähtud külgmise paigalduse ja horisontaalse kinnituse jaoks.

     • F/G äärikukinnitus: Vardapoolne / vardata külgääriku lamekinnitus vertikaalseks fikseeritud positsioneerimiseks ja suure koormuse stabiliseerimiseks.

     • C/D Clevise kinnitus: Ühe-/kaheklambriga ühendus, sobib mehaaniliste konstruktsioonide õõtsumiseks ja ühendamiseks.

     • E Trunnion Mount: Vardavaba külgharu paigaldus, ideaalne ümberpööramiseks ja õõtsumiseks.

  5.2 Tuletisinstrumentide põhiseeria

     • CDG3B: kahekordse toimega magnetiline tüüp (tavaline tavamudel)

     • CDG3S/T: Magnetiline ühetoimeline tüüp (vedrutagastus / vedru pikendus)

     • CDG3W: Kahepoolse toimega magnetiline topeltvarras

     • CDG3K: Magnetiline mittepöörlev kuusnurkne varda tüüp

     • CDG3R: Üliõhuke otsekinnitustüüp äärmuslikele piiratud ruumidega seadmejaamadele

6. CG3 vs CG1 valiku võrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Puurava valik: Valige sobiv ava suurus vastavalt tegelikule koorma kaalule, jätke vähemalt 50% ohutusvaru. Eelistage CG3-seeriat kergete ja piiratud ruumiliste töötingimuste jaoks.

     2. Löögi valik: määrake tegelik töökäik pluss 10–20 mm ohutusvaru. Järgige standardseid käigureegleid: kahetoimeline ≤300mm, ühetoimeline ≤100mm.

     3. Funktsionaalne konfiguratsioon: Valige B tavapärase kahepoolse toimega edasi-tagasi liikumise jaoks; S ühekordse toimega vedru lähtestamise ohutusstsenaariumide jaoks; K ülitäpseks väändevastaseks positsioneerimiseks. Valige A-tüüpi õhupuhver kiireks tööks (>500 mm/s), et vähendada lööke ja müra. Valige CDG3 magnetmudel, mis on sobitatud M9B/A93 lülititega reaalajas asukoha tuvastamiseks ja automaatseks juhtimiseks.

Ühe lause kokkuvõte

     SOLH CG3 uue põlvkonna ülilühike kergsilindril on ülikompaktne kerge korpus, kiire ja madala müratasemega töö, õlivaba hooldusvaba jõudlus ja mitmekesised paigaldusmeetodid, pakkudes suure kulujõudlusega ja ruumisäästlikke lineaarseid liikumislahendusi keskmise ja väikese koormusega kõrgsageduslike automatiseeritud seadmete jaoks.
