CJP2 seeria tihvti silinder (kahekordse toimega)

CJP2 seeria kahekordse toimega tihvti silinder (kompaktne mikrosilinder)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

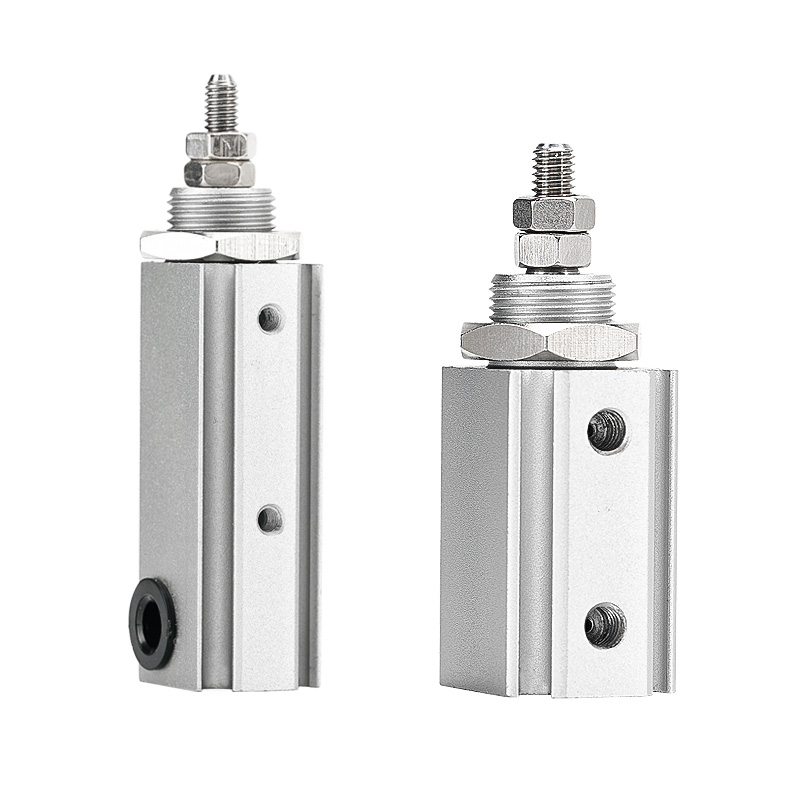

     SOLH CJP2 seeria on kompaktne kahepoolse toimega tihvti silinder. Peamised eelised: ülilühike korpus, kerge struktuur, stabiilne kahesuunaline tõukejõud ja usaldusväärne kõrgsageduslik töö. Mõeldud kahesuunaliseks täppis-tõuke-tõuke liikumiseks kitsas ruumis, keskmise mikrokoormuse ja suure tsükliga automatiseeritud jaamades. See on mikro-kahesuunaliste lineaarsete juhtimisrakenduste tavamudel.

Struktuuri ja disaini põhifunktsioonid

     -- Sõidurežiim: kahekordne toime (õhuvarustus nii välja- kui ka sissetõmbamise käigu jaoks). Puuraugu vahemik: Ø4 / 6 / 10 / 16 mm, mis katab mikro- kuni väikese kandevõime.

     -- Struktuur: pressitud alumiiniumist korpus (täiendatud traditsioonilisest messingist versioonist), 55% ~ 65% kergem. Varustatud kummipatjadega mõlemas otsas, et vähendada lööke ja müra.

     -- Mitmekülgne paigaldus: Saadaval on 6 kinnituskonfiguratsiooni: põhitüüp, paneelikinnitus, äärikkinnitus, jalakinnitus, võlli kinnitus ja klambrikinnitus mitmesuunaliseks paigaldamiseks.

     -- Anduri ühilduvus: kõik spetsifikatsioonid on ehitatud magnetrõngaga, toetavad kahe magnetlüliti paigaldamist, sealhulgas minimaalne Ø4 ava ja 5 mm käik ilma lisaklambriteta.

     -- Materjal ja tihendus: kõva anodeeritud alumiinium + NBR tihendid, õlivaba töö, sobib puhtaks või kergelt õliseks keskkonnaks. Mehaaniline kasutusiga ≥3 miljonit tsüklit.

Täielik mudeli kodeerimise reegel

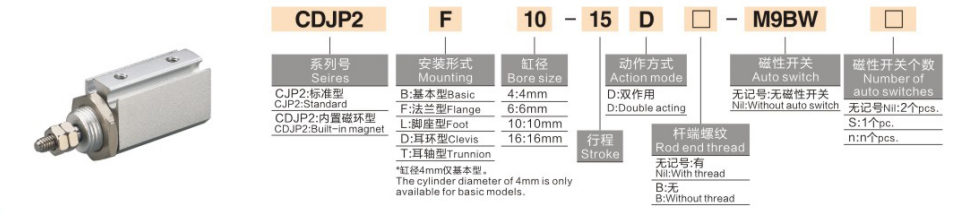

  1. Mudeli näide: CDJP2B10-15D-M9B

   2. Standardtellimuse viitenäited

     -- CJP2B6-20D: Puur 6, käik 20, kahekordse toimega põhitüüp, magnetrõngata

     -- CDJP2F4-10D: Ava 4, käik 10, paneelikinnitus, sisseehitatud magnetrõngas

     -- CDJP2B16-30D-2M9B: Ava 16, käik 30, põhitüüp, varustatud kahe M9B lülitiga

Universaalsed põhitehnilised spetsifikatsioonid (@0,5 MPa, kahetoimeline)

Põhilised konkurentsieelised

   1. Ultra-lühike kerge korpus

     -- Üldpikkus lühendatud 6–9,5 mm võrra võrreldes pärandmudeliga CJP, kaal on vähenenud 55–65%, ideaalne ülipiiratud paigalduspaigutuse jaoks.

   2. Stabiilne kahesuunaline väljund

     -- Kahetoimeline disain ilma tagasitõmbevedruta. Kahesuunaline tõukejõud on 30% ~ 50% suurem kui samaväärsed ühetoimelised silindrid, mis sobivad 100 g ~ 5 kg kasuliku koorma jaoks.

   3. Kõrgsagedus ja madal müratase

     -- Kummist padi + madala hõõrdumisega tihend. Töökiirus 50–500 mm/s, stabiilne üle 200 cpm, löögimüra ≤60 dB.

   4. Mitu kinnitust ja täismagnetrõnga standard

     -- 6 kinnitusvormi kohanduvad keeruka tööriistade paigutusega. Magnetrõngas, mis on varustatud kõikidele suurustele, isegi minimaalne Ø4 ava toetab topeltmagnetlülitit mugavaks asukoha jälgimiseks.

   5. Õlivaba disain ja pikk kasutusiga

     -- Ühildub puhaste tootmisliinidega. Karastatud alumiiniumist korpus ja kulumiskindlad tihendid tagavad stabiilse töö ≥3 miljoni tsükli jooksul.

Paigaldusvalikud ja tüüpilised tööstuslikud rakendused

    1. Kinnitusvormid

     -- Põhitüüp (B): Otsa väliskeerme aksiaalne kinnitus sirge tõukejõu jaoks

     -- Paneeli tüüp (F): seadme paneeli sisseehitatud korpus üliõhukese paigutuse jaoks

     -- Ääriku tüüp (L): vardapoolse ääriku kinnitus vertikaalse koormuse rakenduste jaoks

     -- Jala tüüp (T): alumine jalakinnitus horisontaalseks külgsuunas lükkamiseks

   2. Tüüpilised rakendusstsenaariumid

     -- 3C elektroonika: mikrokomponentide haaramine, kiibi väljutamine, nuppude vastupidavuse test, miniatuurne rakis sõitmine

     -- Täppisseadmed: mikroklapi lülitamine, kiudude positsioneerimine, instrumendi peenreguleerimine, miniatuurne liuguri käivitamine

     -- Üldine automatiseerimine: kõrgsageduslik laadimine/mahalaadimine, etikettide koorimine, tooriku lühikäiguline ülekandmine

     -- Meditsiiniseadmed: väikese instrumendi teleskoopliikumine, mikrovedeliku tõukejõud, täppispositsioneerimissõlmed

Valiku võrdlus: CJP2 VS CJ1 VS CJP mikrosilindrid

Kolmeastmeline kiire valiku juhend

   1. Puuraugu valik kasuliku koormuse alusel

     -- Ø4 ≤0,5kg；Ø6=0,5-1kg；Ø10=1-3kg；Ø16=3-5kg. Reserv ≥30% ohutusvaru.

  2. Löögi kinnitus

     -- Valige käik vastavalt soovitud reisile; stabiilse kõrgsagedusliku rattasõidu jaoks eelistage lühemaid lööke.

   3. Konfiguratsiooni sobitamine

     -- Asendi suletud ahela juhtimine: varustage kaks M9B magnetlülitit kahesuunalise asendi tagasiside jaoks.

     -- Paigaldusskeem: paneeli tüüp (F) sisseehitatud seadmete jaoks; põhitüüp (B) aksiaalkeermega montaaži jaoks.

Ühe lause kokkuvõte

     SOLH CJP2 kompaktne kahepoolse toimega tihvtiga pneumaatiline silinder, millel on ülilühike kerge kere, kahesuunaline stabiilne tõukejõud, kummipadi ja 6 kinnitusvarianti; CDJP2 versiooni sisseehitatud magnetrõngas, mis ühildub M9-seeria lülititega, ideaalne mikrolineaarne täiturmehhanism kahesuunaliste lühitaktiliste tõuke-tõmbeülesannete jaoks 3C-s, täppisriistad ja meditsiinilise automaatika seadmed.
