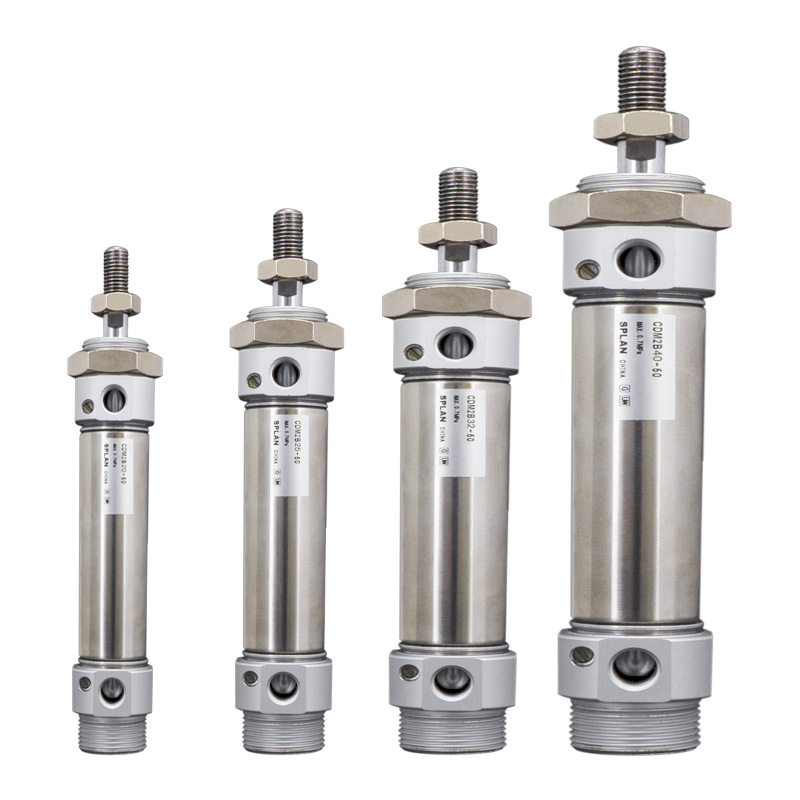

CM2 / CDM2 seeria roostevabast terasest minisilinder (kahe-/ühetoimeline)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CM2 / CDM2 on JIS B 8356 standardsed ümmargused roostevabast terasest silindrid, ava suurus φ20/25/32/40mm. Jõudlus paikneb mikro-minisilindrite ja tavaliste silindrite vahel. Peamised eelised: korrosioonikindlus, pikk kasutusiga, mitmekesised paigaldusvõimalused, kompaktne keskmine tõukejõud. Laialdaselt kasutusele võetud toidu-, farmaatsia-, elektroonika-, pakendi- ja puhta automatiseerimise keskmise koormusega jaamades.

Struktuuri ja disaini põhifunktsioonid

   1. Standard: Vastab JIS B 8356, ümmargune korpus universaalsete kinnitusmõõtudega.

   2. Materjal: 304 roostevabast terasest silinder, kolvivarras ja otsakatted, roostekindel, vastupidav niiskusele, nõrgale happele, nõrgale leelisele ja puhtale keskkonnale.

   3. Struktuur: keermega lukustatud otsakorgid, sirge ümmargune piirjoon, kõrge mehaaniline tugevus ja lihtne hooldus.

   4. Toimingu variandid

     -- CM2B kahepoolse toimega: õhuvarustus mõlemas otsas, kõige populaarsem standardmudel

     -- CM2S / CM2T ühekordse toimega: S = kevadtagastus; T = vedru pikendamine, automaatne lähtestamine pärast õhu väljalülitamist

     -- CM2W topeltvarras: varras pikendatud mõlemalt poolt, sünkroonne liikumine, efektiivne käik kahekordistunud

     -- CM2K mittepöörlev varras: kuusnurkne kolvivarras, väänlemisvastane täpseks positsioneerimiseks

   5. padi: standardne kummist padi; õhkpadi (liide A) on valikuline löögimüra vähendamiseks suurel kiirusel.

   6. Tihendus: madala hõõrdumisega kahesuunaline tihend õlimahuti soonega. Madal käivitusrõhk, õlivaba töö, kasutusiga ≥8 ​​miljonit tsüklit.

   7. Asendi tuvastamine: CDM2 versioon, mis on varustatud sisseehitatud magnetrõngaga, ühildub M9B/A93/Z73 magnetlülititega kolviasendi tagasiside jaoks.

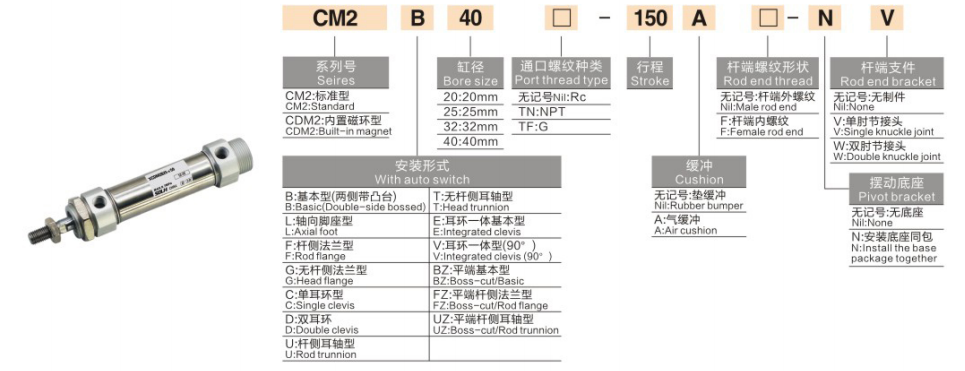

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CDM2B20-100A-B

   2. Standardtellimuse viitenäited

     -- CDM2B25-50-B: Puur 25, käik50, kahetoimeline, sisseehitatud magnet, kummist padi

     -- CDM2S32-75-B: Puur32, käik75, ühetoimeline vedrutagastus

     -- CDM2K40-100-B: Puur 40, käik 100, mittepöörlev kuusnurkne kolvivarras

Universaalsed põhilised tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

   1. Kahetoimeline CM2B

   2. Ühetoimeline CM2S (vedrutagastus @0,5 MPa)

Paigaldusvormid ja tuletismudelid

   1. Paigaldusvalikud

     -- B põhitüüp: otsene paigaldamine otsakorgi keermete kaudu (kõige tavalisem)

     -- L Jalakinnitus: aksiaalne jalaklambri kinnitus

     -- F/G äärik: vardapoolne äärik / peapoolne äärik

     -- C/D Clevis: ühekordne klahv / topeltklahv

     -- E Trunnion: peapoolne ratas pöörde liikumiseks

   3. Peamine tuletiseeria

     -- CDM2B: standardne kahetoimeline sisseehitatud magnetiga

     -- CDM2S/T: ühetoimeline vedrutagastus / vedru pikendamine

     -- CDM2W: topeltvarraste kahekordne toime

     -- CDM2K: mittepöörlev kuusnurkne kolvivarras

     -- CDM2R: õhuke otsekinnitusega versioon piiratud aksiaalse ruumi jaoks

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud ja horisontaalkoormus, reserv ≥50% ohutusvaru; valige keskmise koormusega rakenduste jaoks eelistatavalt CM2.

   2. Käigu kinnitus: lisage 10–20 mm täiendavat reisivaru; Maksimaalne käik: kahekordse toimega ≤300mm, ühekordse toimega ≤100mm.

   3. Konfiguratsiooni sobitamine

     -- Kasutamine: Kahetoimeline → B; ühetoimeline vedrutagastus → S; väändumisvastane nõue → K

     -- Padi: lisage järelliide A (õhkpadi) kiireks edasi-tagasi liikumiseks

     -- Asukoha tagasiside: valige CDM2 magnetiga varustatud mudel, sobitage M9B/A93 magnetlülitid

Ühe lause kokkuvõte

     SOLH CM2/CDM2 JIS standardne roostevabast terasest ümmargune pneumaatiline silinder on täielikult asendatav imporditud CM2 seeriaga, saadaval kahekordse toimega, ühetoimelise, topeltvarda ja mittepöörleva varda variantides, mitme paigaldusvõimalusega, ideaalne keskmise tõukejõuga lineaarne ajam toidu-, meditsiini-, elektroonika- ja puhaste automaatikaseadmete pakkimiseks.
