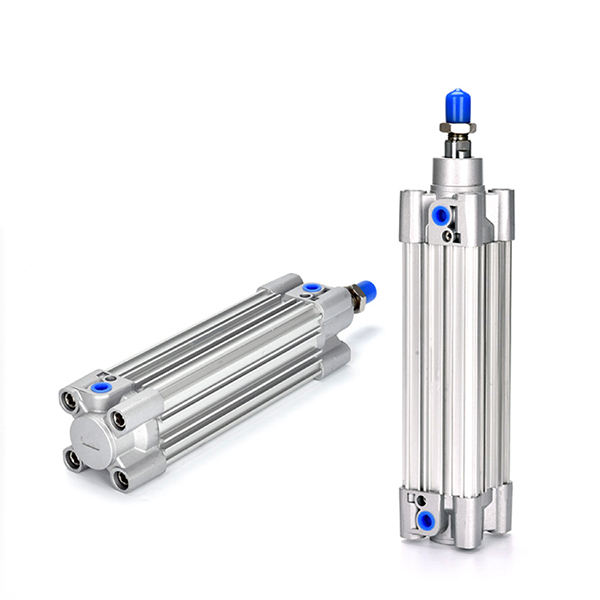

CP96S seeria ISO15552 standardne pneumaatiline silinder (kahekordne raskeveokite padi)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CP96S seeria roolivarda silinder vastab ISO15552 / VDMA24562 rahvusvahelisele standardile. Alumiiniumprofiilist tünn, mis on varustatud kahe polstrisüsteemiga (reguleeritav õhkpadi + kummist puhverpadi). Madal müratase, kõrge jäikus, sobib kiireks, kõrgsageduslikuks edasi-tagasi liikumiseks ja pika käiguga raskeveokite automatiseerimiseks. Otsene mehaaniline vahetus originaalse CP96S seeriaga.

Struktuuri ja disaini põhifunktsioonid

   1. Struktuur: profiiltoru sisseehitatud trossivarrastega, 15% kergem kui traditsioonilised roolivarraste silindrid. Topeltpolster neelab suurel määral otsalööke ja vähendab töömüra.

   2. Materjal: kõva anodeeritud alumiiniumist silinder, ülitugevad otsakatted, kõva kroomitud kolvivarras. Kulumiskindel ja pikk kasutusiga.

   3. Toimingu variandid

     -- CP96S: ühevardaline kahetoimeline standardmudel

     -- CP96SD (liide W): topeltvarras, kahetoimeline, suurepärane väändevastane jõudlus

     -- Sufiks -S: sisseehitatud magnetrõngas magnetlüliti jaoks

   4. Padjasüsteem: õhkpadi + kummist komposiitpuhver, mis sobib suurepäraselt 50 ~ 1000 mm/s kiireks jalgrattasõiduks.

   5. Kõrge jäikus: Täpselt töödeldud otsakorgid, väike kolvivarda läbipaine, tugev nihkekoormuse takistus.

   6. Anduri soon: reserveeritud pesad M9B, A93 seeria magnetlülititele.

   7. Vahetatavus: ISO15552 standardmõõde, ühildub SE, SAI, DNC seeria tarvikutega.

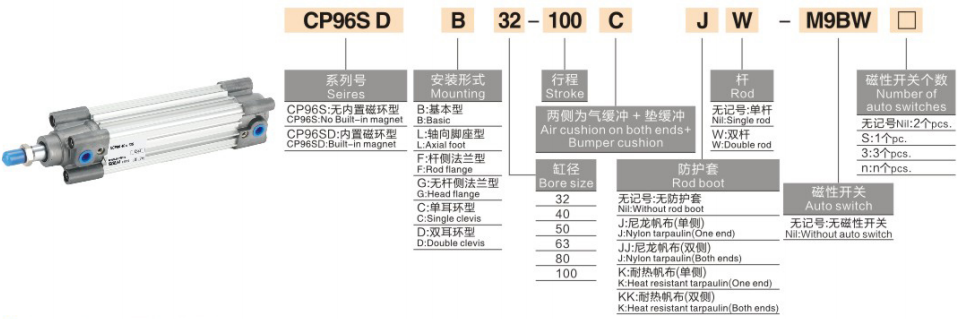

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: CP96SB40-100W-S

   2. Standardtellimuse näited

     -- CP96SB50-200-S: läbimõõt 50, käik 200, üksikvarras, põhitüüp magnetiga

     -- CP96SF63-150W: puur63, käik150, topeltvarras, varda külgmise ääriku kinnitus

Tehnilised põhispetsifikatsioonid

Teoreetiline tõuke- ja tõmbejõud @0,5 MPa (üks varras, ühik: N)

Paigaldustüübid ja tuletismudelid

   1. Paigaldusvalikud

     -- Põhiline, jalakinnitus, eesmine/tagumine äärik, ühe-/kaheklambriga.

   2. Peamine tuletiseeria

     -- CP96S / CP96SD: ühe varda ja kahe vardaga mudel

     -- CP96SK: kõrge temperatuuriga kohandatud silinder

     -- CP96SR: roostevabast terasest kolvivarras kerge korrosioonikeskkonna jaoks

Kolmeastmeline kiire valiku juhend

   1. Ava valik: Arvutage vajalik tõukejõud, varu ≥50% ohutusvaru; seadke esikohale CP96S kiire ja madala mürataseme jaoks.

   2. Löögi kinnitus: lisage 10 ~ 20 mm ohutusvaru; maksimaalne standardkäik 800 mm, kohandatud kuni 2000 mm.

   3. Konfiguratsiooni sobitamine

     -- Asukoha tagasiside: valige -S magneti mudel M9B/A93 magnetlülititega;

     -- Kinnitus: L jalakinnitus horisontaalse raske koormuse jaoks; F äärik vertikaalseks paigaldamiseks;

     -- Erikeskkond: kõrge temperatuuri jaoks valige CP96SK, söövitavate tingimuste jaoks CP96SR.

Ühe lause kokkuvõte

     SOLH CP96S ISO15552 roolivarda silinder, mis on varustatud kahe õhu- ja kummipadjaga, suure kiirusega madal müratase, tugev nihkevastane kandevõime, ideaalne raskeveokite lineaarne ajam kõrgsageduslike ekspordiautomaatikaseadmete jaoks.
