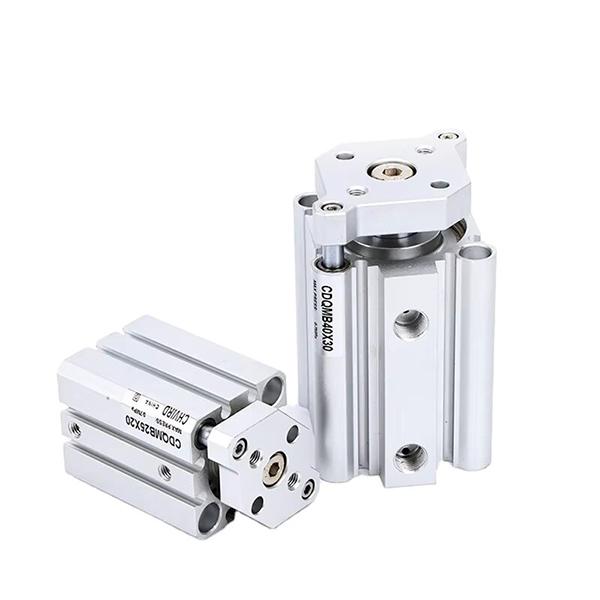

CQM-seeria juhitav õhuke pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH CQM-seeria kõrge jäikusega juhitav õhuke silinder, vahetatav imporditud CQM/CDQM-iga. Sisseehitatud topeltjuhtvarras, mis põhineb CQ2 õhukese silindri struktuuril. Parandab oluliselt külgkoormuse vastupidavust ja pöörlemisvastast jõudlust. Sama kehapikkus kui CQ2, täiendavat välist juhikut pole vaja. CQ2/CQS-iga ühilduv paigaldussuurus, mida kasutatakse laialdaselt täpseks positsioneerimiseks, kinnitamiseks ja külgkoormusega lükkamiseks.

Struktuur ja peamised omadused

     -- Integreeritud õhuke silindri korpus + paralleelsed topeltjuhtvardad, koormuse kinnitusplaat esiotsas;

     - kõva anodeeritud alumiiniumist silinder, kroomitud kolvivarras ja juhtvardad;

     -- Variandid: CQM (mittemagnetiline), CDQM (magnetiga varustatud), CQM-XB24 pika elueaga versioon;

     -- Külgsuunaline kandevõime 2–4 korda suurem kui standardsel CQ2 silindril, pöördetolerants ≤±0,2°;

     -- Standardne kummipuhver mõlemas otsas, õhkpadja võimalus puudub;

     -- CDQM sisseehitatud magnet magnetlüliti tuvastamiseks, paindlik anduri paigaldamine.

Mudeli kodeerimise reegel

   1. Näide: CDQMB20-50-M9B

     -- C: sisseehitatud magnet (CDQM); tühi = mittemagnetiline (CQM)

     -- DQM: juhitava õhukese silindri seeriakood

     -- B/A: paigaldustüüp; B = läbiv auk; A = ots keeratud auk

     -- 20: ava suurus: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: käigu pikkus 5 ~ 100 mm

     -- M9B: Magnetlüliti võimalus

Tehnilised andmed

Teoreetiline tõuke- ja tõmbejõud ning maksimaalne külgkoormus @0,5 MPa

Ühe lause kokkuvõte

     SOLH CQM-seeria integreeritud kahekordse juhtvardaga õhuke pneumaatiline silinder, millel on suurepärane väändumisvastane ja kõrge külgkandevõime, täiuslik täppisajam standardse CQ2 silindri asendamiseks automaatsete kinnitus- ja positsioneerimisrakenduste jaoks.
