Kaubamärk: Richge Technology SOLH
SOLH CU/CDU seeria ristkülikukujuline plokivaba kinnitussilinder. Mitmepinnalised kinnitusavad võimaldavad otsest paigaldust mis tahes suunas ilma sulgudeta. Üliõhuke kompaktne disain, mida kasutatakse laialdaselt väikese koormuse lükkamiseks, kinnitamiseks ja positsioneerimiseks piiratud paigaldusruumiga automaatikaseadmetes.
|
Mudel |
Funktsioon |
Rakendus |
| CU |
Ilma magnetrõngata ei sobi magnetlülitid |
Kulutundlikud projektid ilma positsiooni tagasisideta |
| CDU |
Sisseehitatud magnet, toetab CMSH/DMSH magnetandureid |
Vajab väljatõmbe-/tõmbeasendi tuvastamist |
| CUK/CDUK |
Mittepöörlev kolvivarras |
Töödeldava detaili nurk peab olema fikseeritud, vältima võlli pöörlemist |
| CUW/CDUW |
Topeltkolvivarras, integreeritud juhik, väändevastane |
Külgkoormuse ja nihkejõuga rakendused |
-- Mitmesuunaline paigaldus: paigaldage alt, küljelt või otsapinnast, säästke kinnitusklambrit;
-- õhuke ristkülikukujuline korpus, 40% õhem kui tavaline roolivarda silinder;
-- Mitu konstruktsiooni: standardne ühevarras, pöörlemisvastane varras, topeltjuhitav varras;
-- Sisseehitatud magnetversioon (CDU) reguleeritavate anduripesadega;
-- Isemääriv laager, õlivaba pidev töö;
-- Fikseeritud kummist puhverpadjad löökide ja müra vähendamiseks.

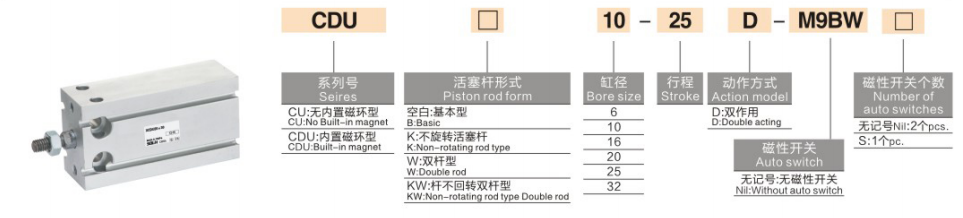

1. Näide: CDU16×30S
-- CDU: seeria nimi, C = sisseehitatud magnet; K = mittepöörlev varras; W = topeltvarras
-- 16: ava suurus (mm): 6,10,16,20,25,32
-- 30: käigu pikkus (mm)
-- S: standardne spetsifikatsioon
|
Parameeter |
Spetsifikatsioon |
| Ava suurus |
6,10,16,20,25,32 mm |
| Standardne löök |
5-60 mm |
| Näitlejatüüp |
Topeltnäitleja (vaikimisi); ühetoimeline vedru tagasi-/väljapikendus |
| Töörõhk |
Kahekordne toime: 0,05 ~ 0,7 MPa; Ühetoimeline: 0,15 ~ 0,7 MPa |
| Tõestusrõhk |
1,05 MPa |
| Temperatuur |
-10-60 ℃ (õhus ei ole jääd) |
| Kolvi kiirus |
50-500 mm/s |
| Padi |
Mõlemas otsas fikseeritud kummipuhver |
| Pordi niit |
M5 × 0,8 (φ6/10); PT1/8 (φ16 ~ 32) |
| Määrimine |
Õlivaba töö |
|
Ava (mm) |
Tõukejõu/tõmbeala |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & pooljuhtide mikrorakis, kork, pressliitmik;
-- Üldine automaatika kinnitamine, positsioneerimine ja materjali vahetamine;
-- Kodumasinate ja riistvara kokkupanek; kergete koormate sorteerimisseadmete pakkimine.
SOLH CU/CDU ristkülikukujuline vabakinnitusega pneumaatiline silinder toetab mitme nurga all klambriteta paigaldust koos mittepöörlevate ja topeltjuhitavate vardavariantidega, mida kasutatakse laialdaselt lühikese käiguga, kerge automaatika positsioneerimiseks ja kinnitamiseks.
