CX2-seeria topeltvarda liugsilinder | Madala profiiliga suure tõukejõuga pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

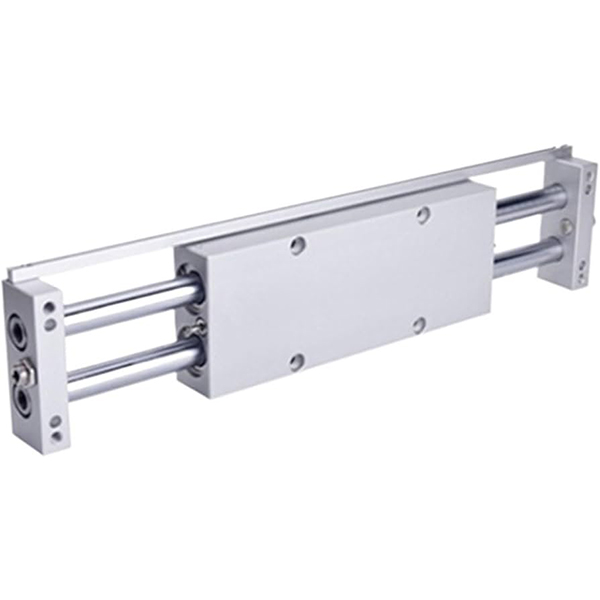

SOLH CX2 seeria on professionaalne kahekolviline kahevardaline liuglaagrisilinder, millel on ülimadal profiil, kahekordne tõukejõud, suurepärane pöörlemisvastane täpsus ja tugev külgkoormuse vastupidavus. See katab ava suurused φ10mm, φ15mm ja φ25mm standardsete käikudega 25mm kuni 200mm. See seeria on mõeldud kompaktseks paigaldusruumiks, täppisjuhtimiseks ja keskmise raske koormuse lükkamiseks/tõmbamiseks. Seda seeriat kasutatakse laialdaselt erinevates täppisautomaatsetes jaamades. Laiendatud mudelid, sealhulgas CXWM (hüdraulilise puhvriga liuglaager) ja CXWL (hüdraulilise puhvriga kuullaager) on saadaval suure kiirusega ja tugevate töötingimuste jaoks.

Peamised struktuurieelised

• Topeltvarda Topelttõukejõu väljund: Võttes kasutusele kahe kolvi ja kahe vardaga integreeritud konstruktsiooni, on teoreetiline tõukejõud kaks korda suurem kui ühe vardaga silindril, millel on sama ava suurus, pakkudes võimsat liikumapanevat jõudu ja suurepärast üldist konstruktsiooni jäikust. Standardne CX2 mudel kasutab stabiilse lineaarse liikumise tagamiseks ülitäpset liuglaagri juhtimist.

• Ülikõrge pöörlemisvastane ja positsioneerimistäpsus: Sümmeetriline kahevardaline struktuur tagab usaldusväärse mehaanilise pöörlemisvastase jõudluse. Pöörlemisvastane täpsus ulatub ±0,1° (φ10) ja ±0,02° (φ25), tagades silmapaistva korduva positsioneerimise stabiilsuse. Kõrge täpsusega paralleelne töötlemine paigalduspinna ja kolvivarraste vahel suurendab oluliselt vastupidavust külg- ja ekstsentrilistele koormustele.

• Madala profiiliga ja paindlik mitmesuunaline paigaldus: Üliõhuke kompaktne kerekonstruktsioon kohandub ideaalselt kitsa ja kitsa seadmeruumiga. Nii silindri korpus kui ka otsaplaat toetavad fikseeritud paigaldust, võimaldades kahte töörežiimi:silindri korpus fikseeritud liikuva otsaplaadiga võiotsaplaat fikseeritud liikuva silindri korpusega. Varustatud neljapoolsete kinnitusavade ja kolmesuunaliste torustikuportidega, toetab see paindliku õhutorustiku paigutusega kinnitamist ülalt, alt ja külgsuunas.

• Sujuv töö ja pikk kasutusiga: Kahepoolse toimega edasi-tagasi liikuv struktuur kahe otsaga kummipuhvritega standardkonfiguratsioonina vähendab tõhusalt liikumise mõju ja töömüra. Valikulised CXWM/CXWL hüdraulilise puhvri versioonid tagavad suurepärase löögisummutusvõime nii suurel kui ka väikesel kiirusel töötades, vähendades müra ja vähendades hooldusvaba puhverdusvõimet. Õlivaba disain kohandub puhta töökeskkonnaga ja vähendab igapäevaseid hoolduskulusid.

Täielikud mudeli nimetamise reeglid

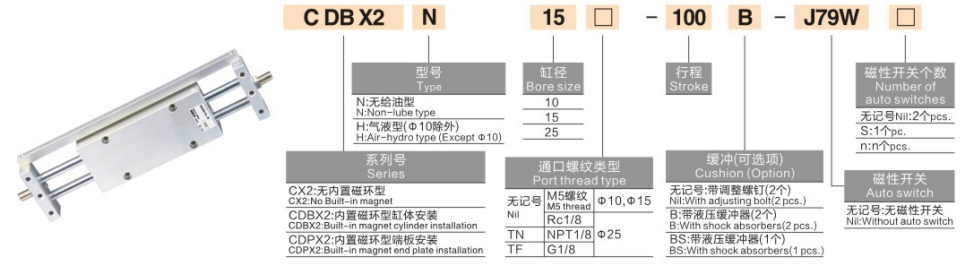

Mudeli näited: CX2N15-50 | CX225-100-M9BW

Standardtellimuse viitenäited

• CX210-25: 10 mm ava, 25 mm käik, standardtüüp ilma magnetlülitita

• CX215-75-2S: 15 mm ava, 75 mm käik, kaks magnetlülitit kahe positsiooni tuvastamiseks

• CX2N25-100: 25 mm ava, 100 mm käik, magnetivaba tüüp magnetitundlike stsenaariumide jaoks

Standardsed tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaaltemperatuur, 0,5 MPa nimirõhk)

1. Üldised jõudluse spetsifikatsioonid

• Töörežiim: Kahetoimeline (kahe kolviga sünkroonne sõit)

• Töörõhu vahemik: 0,15 ~ 0,7 MPa; Tõkestusrõhk: 1,05 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba tavakeskkond)

• Kolvi töökiirus: 50 ~ 500 mm/s (standard CX2); kuni 800 mm/s (kiire CXWM/CXWL versioonid)

• Puhverrežiim: Kahe otsaga kummipuhver (standardne); valikuline hüdrauliline puhver CXWM/CXWL mudelitele

• Määrimisrežiim: Õlivaba hooldusvaba töö, sobib puhtasse tööstuskeskkonda

2. Teoreetilised topelttõukeandmed (ühik: N)

3. Lubatud külgpöördemomendi andmed (ühik: N·m)

4. Toote kaalu andmed (50 mm käik, ühik: kg)

Tüüpilised rakendusstsenaariumid

• Täpne materjali ülekanne: Ideaalne elektrooniliseks ja pooljuhttooriku tõlkimiseks, kaubaaluste vahetamiseks ja rakise lükkamiseks/tõmbamiseks. Ülikõrge pöörlemisvastane täpsus tagab nullnihke ülitäpse positsioneerimis- ja ülekandeprotsesside ajal.

• Keskmise ja raske koormuse tõstmine: Sobib tootmisliini tooriku tõstmiseks, vormi väljaviskamiseks ja lühikese käiguga suure koormusega sõitmiseks. Unikaalne kahekordse tõukejõu struktuur ja tugev anti-ekstsentriline kandevõime tagavad stabiilse ja võimsa sõiduomaduse.

• Piiratud ruumi automatiseerimisjaamad: Ideaalne kitsa vahega seadmete paigaldamiseks, horisontaalseks kompaktseks paigutuseks ja tihedaks mitmesilindriliseks paigutuseks. Madala profiiliga korpus ja mitmesuunaline paigalduskonstruktsioon suurendavad ruumikasutust.

• Kõrge puhtusega töökeskkond: Õlivaba ja vähese tolmuga disain kohandub meditsiini-, toidu- ja elektroonikaseadmetega. Valikuline magnetivaba (N-tüüpi) versioon sobib ideaalselt magnetitundlike rakenduste stsenaariumidega ilma magnetiliste häireteta.

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Valige ava suurus vastavalt tegelikule töökoormusele. Tagada teoreetiline topelttõukejõud ≥ tegelik koormus × 1,5 piisava ohutusvaruga. Suure külgkoormusega töötingimuste puhul eelistage φ25 suure avaga mudelit.

2. Löögi valik: Standardne käik on vahemikus 25 mm kuni 200 mm, valige vastavalt tegelikele reisinõuetele. Eelistage CXWM/CXWL puhvermudeleid pika käiguga, suure kiirusega ja sagedaste löökidega töötingimustes.

3. Funktsionaalse konfiguratsiooni valik

￮ Kahe otsa asendi tuvastamine: käigu täpseks piiripunkti positsioneerimiseks valige 2S topeltmagnetlüliti konfiguratsioon.

￮ Suure kiiruse ja löögiga töötingimused: valige CXWM (liugur + hüdrauliline puhver) / CXWL (kuullaager + hüdropuhver) täiendatud versioonid.

￮ Magnettundlikud stsenaariumid: võtke magnetiliste häirete vältimiseks kasutusele N-tüüpi magnetivaba silinder.

Ühe lause kokkuvõte

     SOLH CX2 seeria topeltvarraste liugsilinder integreerib kahekordse tõukejõu, ülikõrge pöörlemisvastase täpsuse, madala profiiliga kompaktse struktuuri ja mitmesuunalise paigalduspaindlikkuse, pakkudes stabiilseid ja usaldusväärseid keskmise ja raske koormuse sõidulahendusi kitsas ruumis kasutatavate täppisautomaatsete seadmete jaoks.
