GN19-12, 12C seeria siseruumides kõrgepingeühenduse lülitid (edaspidiseks katkendlülitiks nimetatud lülitid) on siseseadmed, mille nimiväär on 12kV, kolmefaasiline AC 60Hz, ja neid kasutatakse jagunemiseks ja sulgemiseks, kui pinget ja koormust puuduvad.

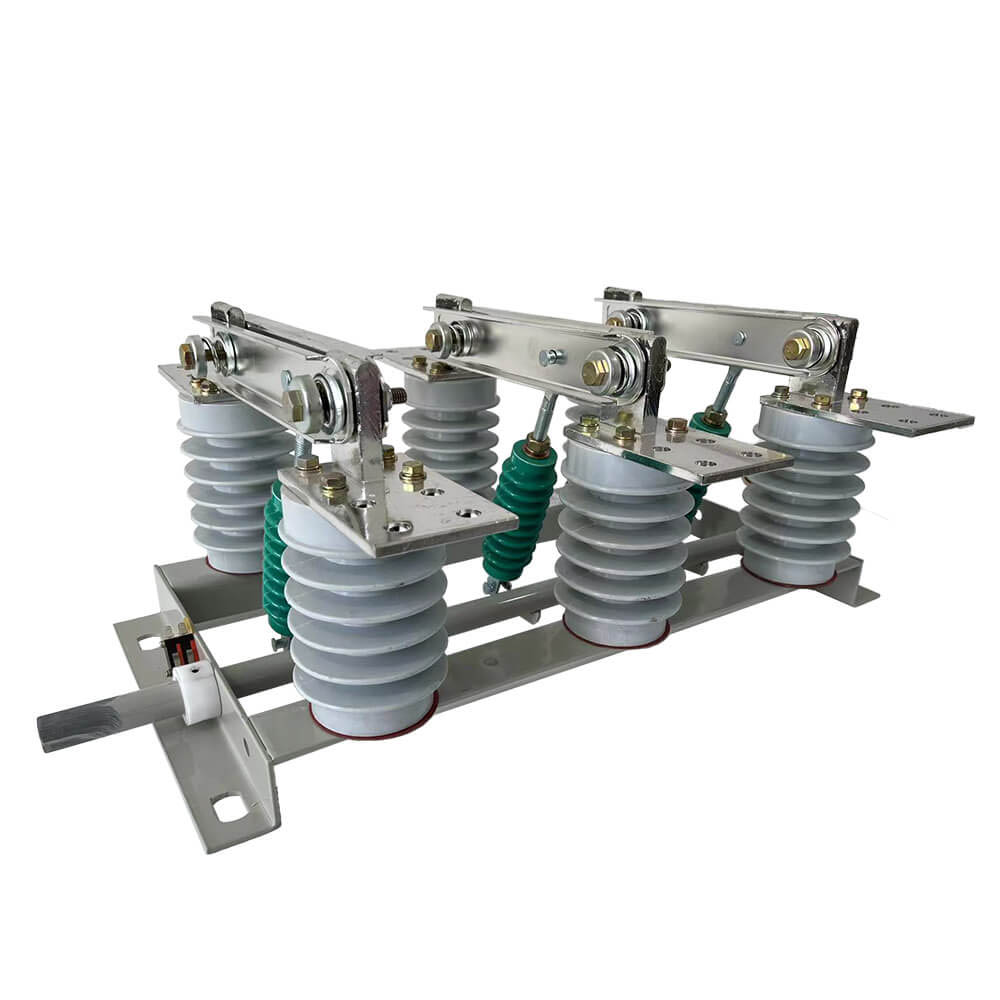

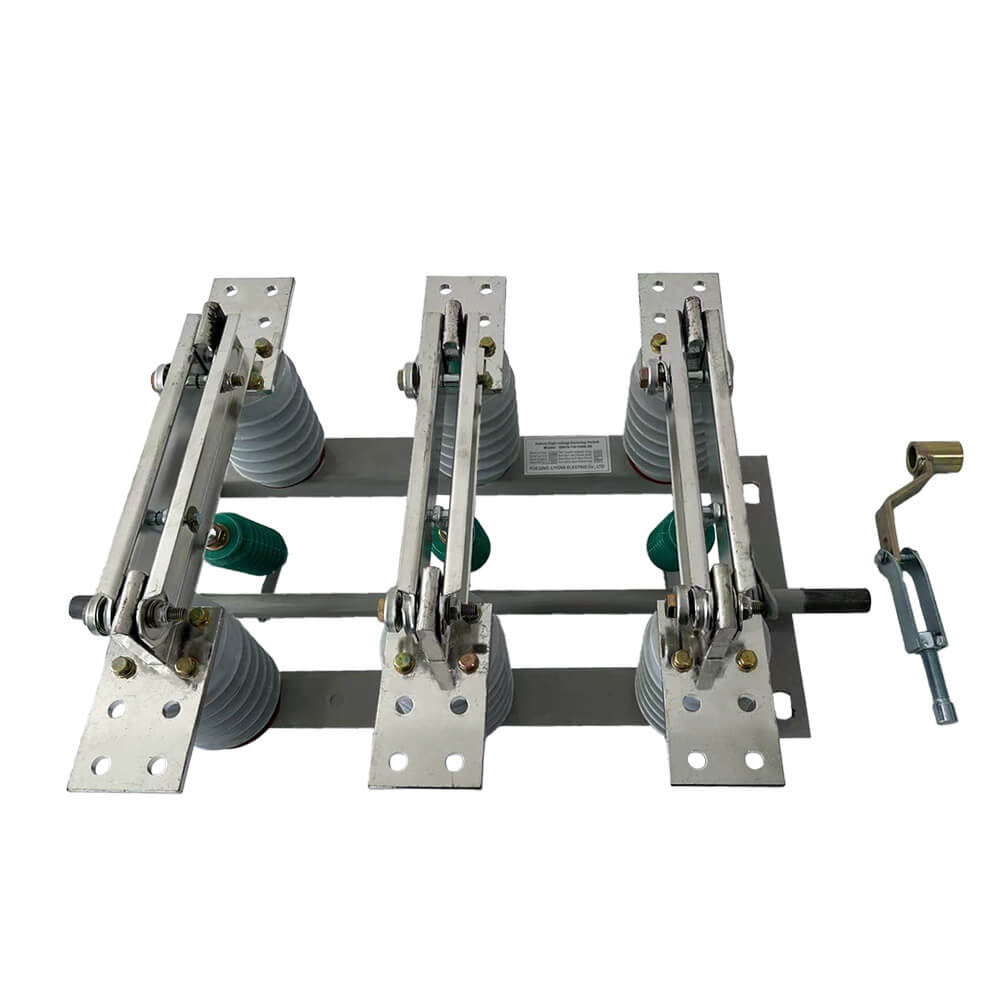

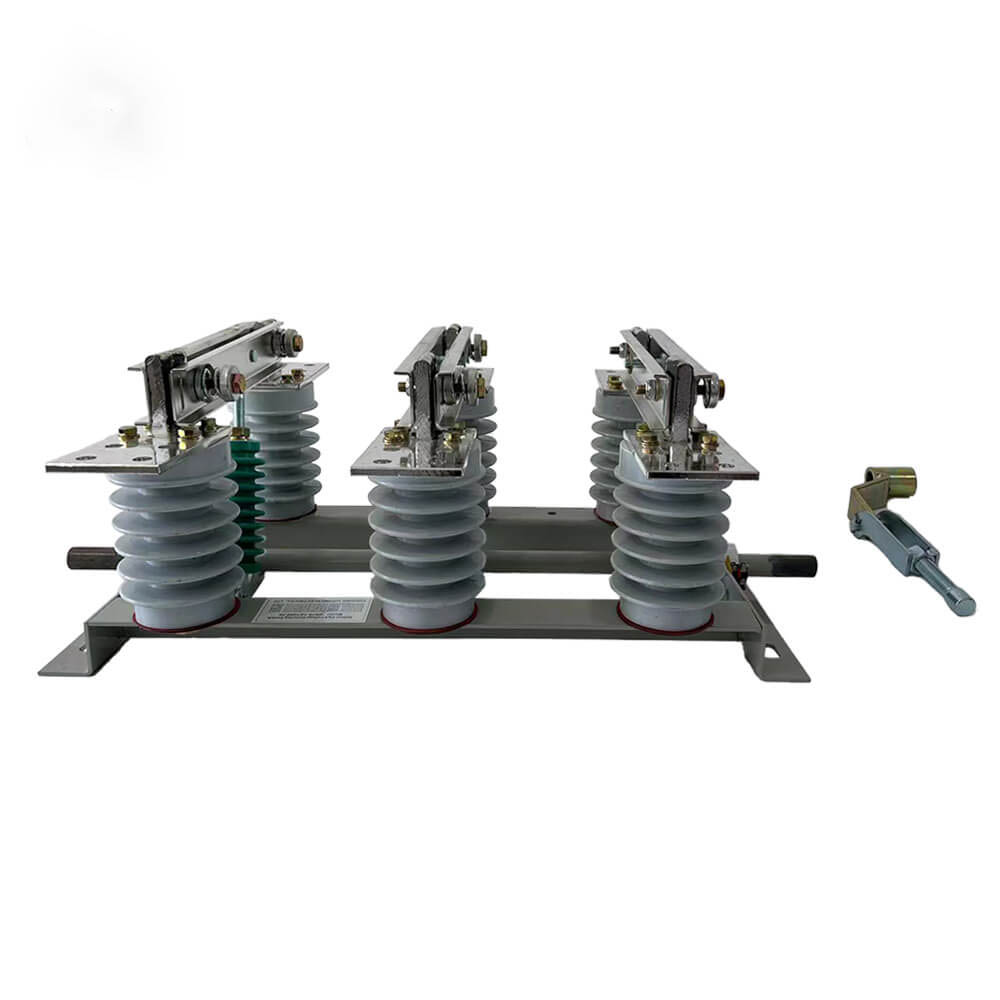

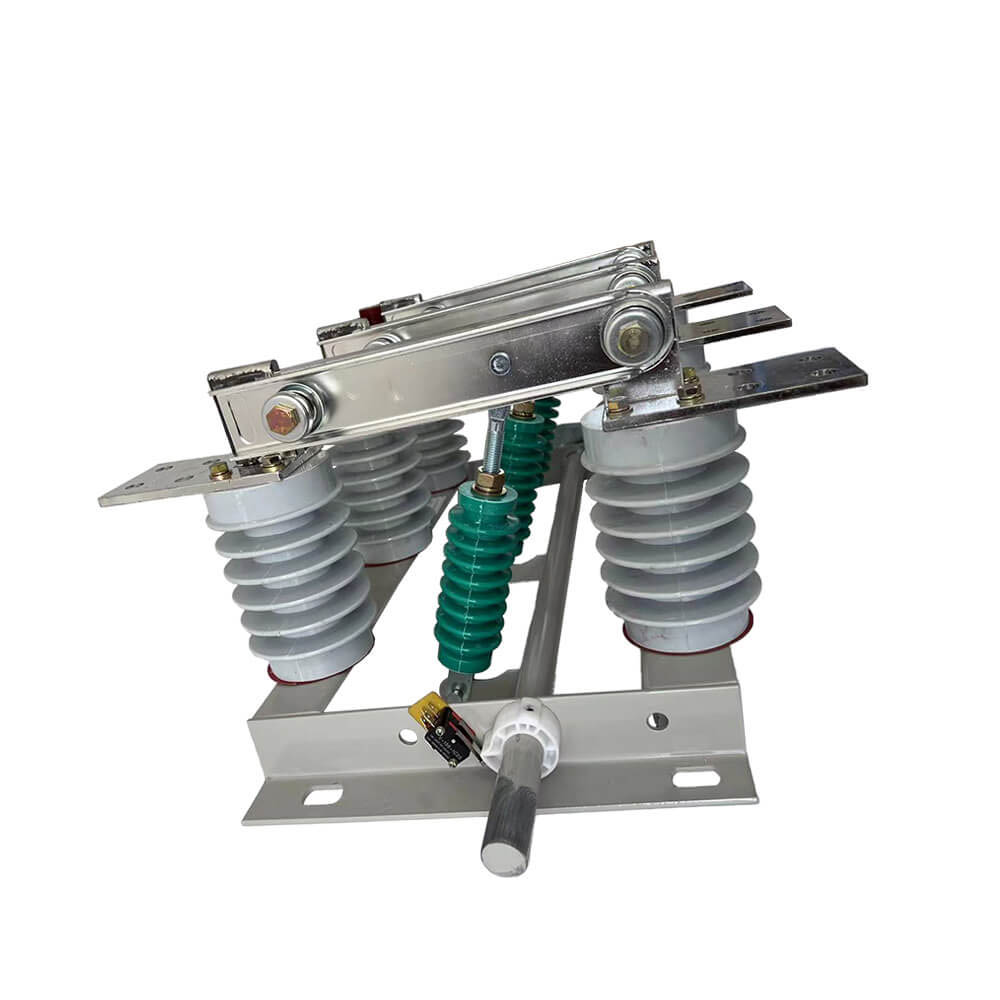

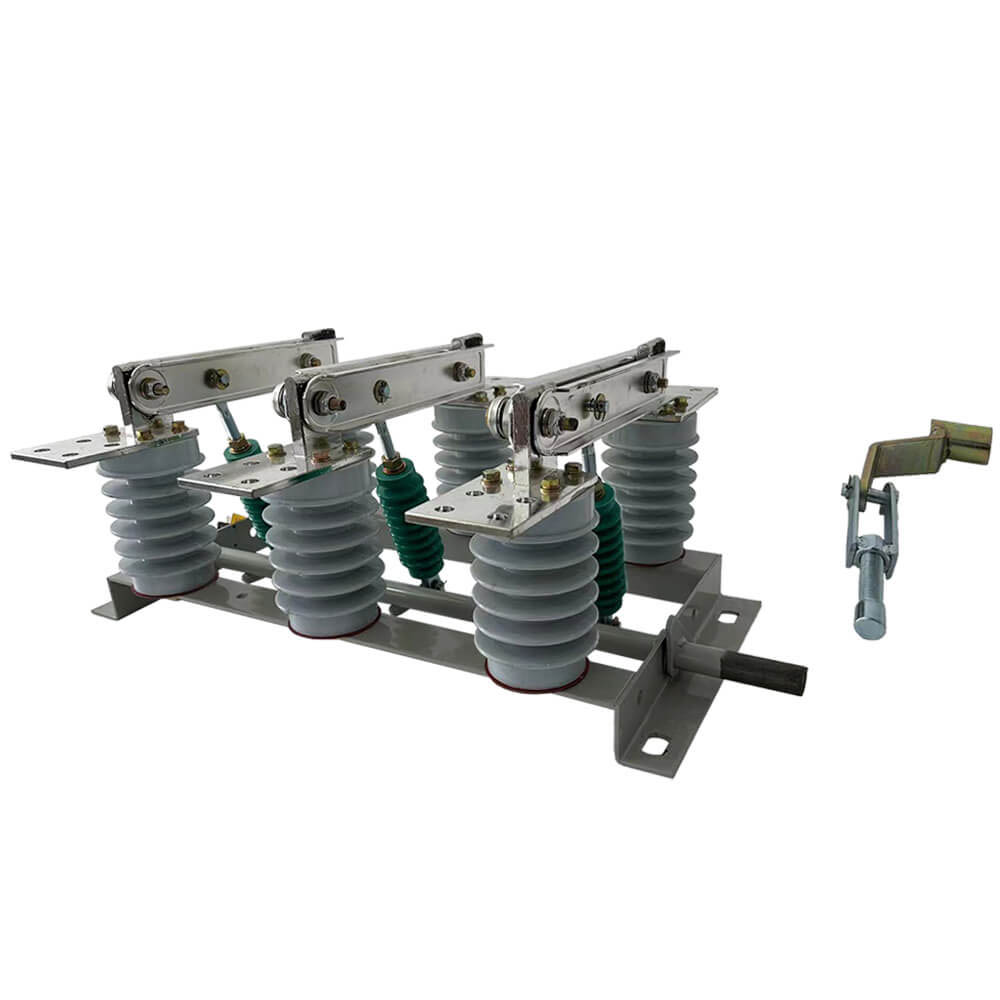

See isolatsioonilülitiseeria on kolmepooluseline tüüp, mis koosneb alusraamistikust, pöörlevast võllist ja kangist, portselani samba isolaatorist, värava noa ja ühenduslauast. Pöörlev võll asetatakse põhraamile, millele keevitatakse kolm paari kangi ja kangid kaetakse värava noaga läbi tõmbevarda portselani isolaatori. Võll ulatub alumisest raamist välja ja selle mis tahes sektsiooni saab ühendada töömehhanismiga.
GN19-12/400, 630, 1000, 1250 Tüüpi katkestamise lüliti juhtiv osa fikseeritakse alusele kahe samba isolaatorit iga faasi jaoks. (GN19-12C/400, 630, 1000, 1250 Tüübil on üks samba isolaator ja üks portselanist korpuse isolaator.) Kolm faasi on paigaldatud paralleelselt ja juhtiv osa koosneb kontaktnugade ja kontakthoidjate (või juhtivate varraste) staatilistest kontaktidest. Kontaktnuga iga etapp on ühendatud lipsu isolaatori keskosaga, lipsu isolaator ja paigaldatud ühendatud spindli alusele. Spind on ühendatud ühendusvardaga (kasutaja pakutud) ja CS6-1 tüüpi liikuva mehhanismiga käepideme kaudu. Ühendava kontaktnuga koosneb kahest pilu vaskplaadist, mis mitte ainult ei suurenda kontaktnuga soojuse hajumise piirkonda, et alandada alumist temperatuuri, vaid parandab ka kontaktnuga mehaanilist tugevust, nii et lüliti dünaamiline stabiilsus paraneks. Kontaktnuga üks ots paigaldatakse kontaktplokile (või juhtivale vardale) poldiga (Shaw auto). GN19-12/1000, 1250 Kontaktis magnetilise lukustusplaadi paigaldamisega, millele lisandub magnetilise lukustusplaadi eesmärk, et kui suur lühisevool on kahe soone kontaktnuga suurendamiseks | atraktsioon. GN19-12/400, 630 lahtiühendamislülitil on voolu kaudu väike piir, seega pole vaja lisada magnetilist lukustusplaati.
 |
 |
 |

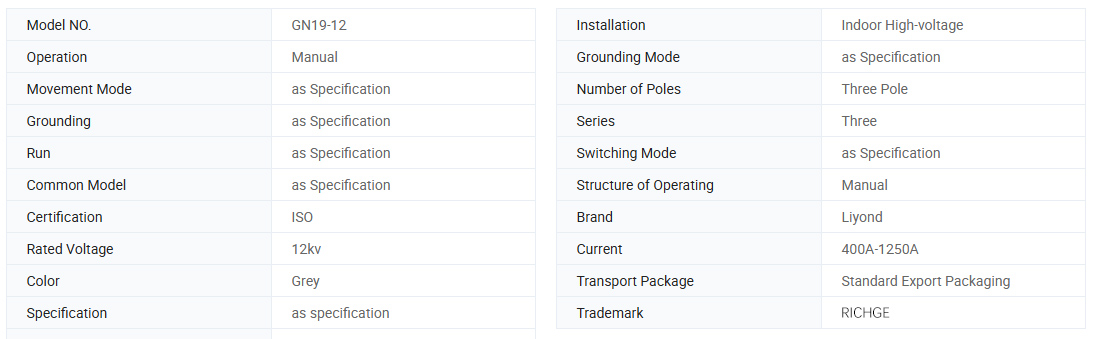

| Mudel |
Nimetatud pinge (KV） |
Hinnatud vool A) |
Hinnatud lühiajaline ( / 4S) |
Hindatud tipptasemel voolu () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Ümbritseva temperatuuri ülemine piir +40 ℃, alumine piir -l0 ℃, märkus. Luba ladustamine ja transport temperatuuril -25 ℃
2. kõrgus mitte rohkem kui 1000m
3. suhteline õhuniiskus: päevakeskmine ei ole üle 95%, igakuine keskmine ei ületa 90%
4. veeauru rõhk: päevakeskmine ei ületa 2,2 × 10-3MPa, kuu keskmine ei ole üle 1,8 × 10-3MPa
5. Ümbritsev õhk peaks olema söövitavate või põlevate gaaside, veeaurude ja muude ilmse reostuseta.
6. Pole regulaarset ja vägivaldset vibratsiooni.
Märkus. Probleemi lahendamiseks pöörduge tootjaga, kui see ei ole kooskõlas ülaltoodud tingimustega
Tellimisjuhised ● Nõustuge OEM ja ODM: jah
● Sertifikaat: CE, testiaruanded
● Tootmisaeg: 7 ~ 12 tööpäevi
● Garantiiperiood: 12 kuud
● Tarneaeg: 15 päeva
● Selle lüliti tellimisel märkige palun mudeli spetsifikatsioon, nimivoolu, nimivoolu ja muud tehnilised andmed.
● Kui on olemas erinõuded, saate nende lahendamiseks pidada läbirääkimisi.
