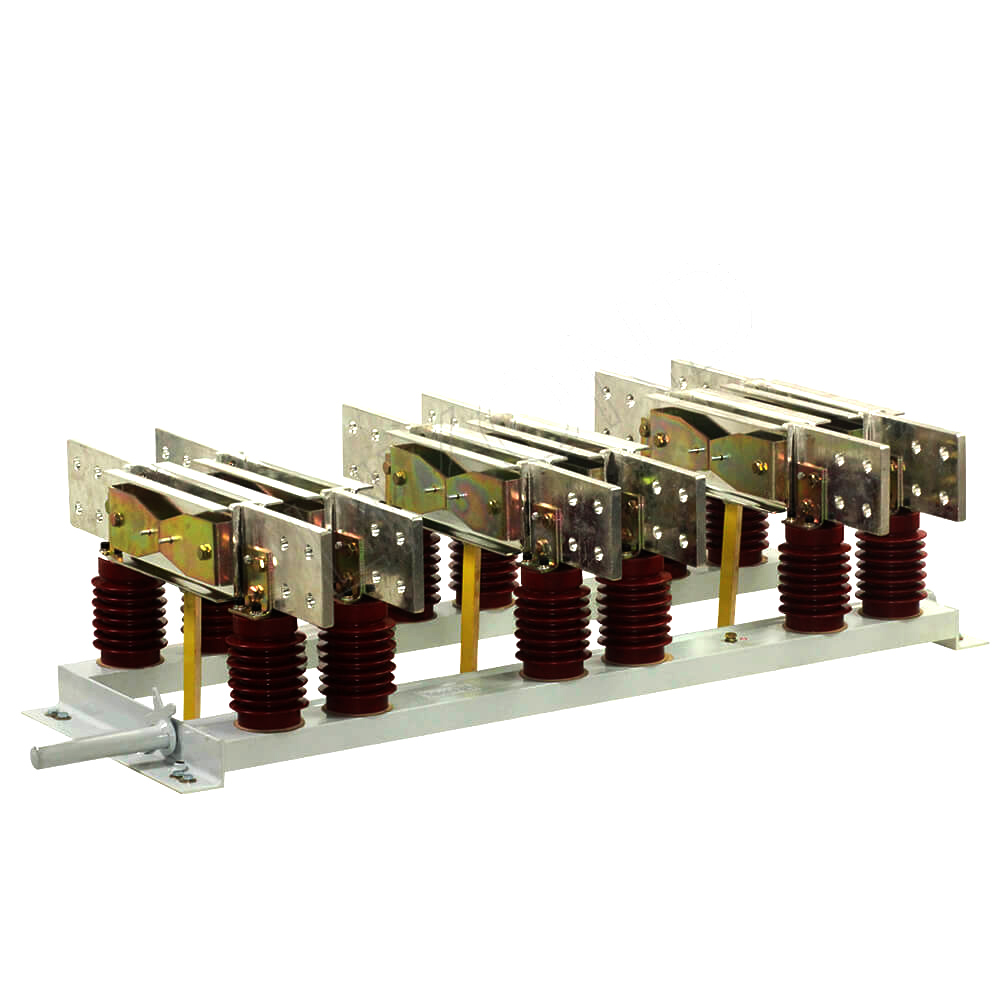

GN22-12 kolmefaasiline eralduslüliti 6300A kõrge voolu siseruumides kõrge pinge

    GN22-12 (C) (D) seeria siseruumides kõrgepingeühendusega lahtiühendusega kõrgepingeülekanded kasutatakse elektrisüsteemides, mille nimpinge on 12kV, 50Hz ja allpool, ühendamiseks, lahtiühendamiseks või teisendamiseks pinge all, kuid koormata.

Samuti võib kasutada sobitamismehhanismi: kasutada saab ka CS6-1, CS6-2 ja muude käsitsi töömehhanismidega ning elektriliste töömehhanismidega.

   Seda lülitite seeriat töötab CS6-2 käsitsi töömehhanism või elektriliste töömehhanismi abil ning neid saab paigaldada lahtiühenduse vasakule või paremale küljele.

Struktuuriomadused

See toode on kõrge vooluga isoleerimislüliti, millel on kolmefaasiline tavaline põhjakonstruktsioon. See võtab kasutusele mehaanilise lukustusprototüübi sulgemise ja kontaktide kaheastmelise toime, kulumisvaba kontakti saavutamise, väikese tööjõu, kõrge kontaktirõhu ja hea dünaamilise termilise stabiilsuse saavutamisega.

Rakendusalad:

Lülitiseadmed: kasutatakse metalliga suletud lülitiseadmetes elektriskeemide isoleerimiseks ja kaitsmiseks.

Elektrijaotusseadmed: ideaalne kasutamiseks elektrijaamades, tagades vooluringi ohutu eraldamise hoolduse ajal.

Elektrijaamad: kasutatakse siseruumides kasutatavates rakendustes, kus ohutuks toiminguteks ja hoolduseks on vaja kõrgepinge elektrilist eraldamist.

Trafojaamad: rakendatakse trafo alajaamades trafo vooluahelate ohutuks eraldamiseks.

Taastuvenergia paigaldused: neid saab kasutada energiahoidlates või taastuvenergia süsteemides nagu päikese- ja tuulepargid kaitseks ja eraldamiseks hoolduse ajal.

Keskkonnatingimused kasutamiseks

1. Õhutemperatuur: -15 ℃ ~ 40 ℃, päevane keskmine temperatuur ≦ 35 ℃.

2. Altituud ≦ 1000m.

3.Temperatuuri tingimused:

Päevane keskmine suhteline õhuniiskus ≦ 95%, päevane keskmine veeauru rõhk ≦ 2,2 kPa;

Kuu keskmine suhteline õhuniiskus ≦ 90%, igakuine veeauru rõhk ≦ 1,8 kPa.

4.earthquake'i intensiivsus ≦ 8 kraadi.

5. Kohad ilma tuleta, plahvatusoht, tugev reostus, keemiline korrosioon ja tugev vibratsioon.

MÄRKUS. Kui toote kasutamistingimused ületavad ülaltoodud sätteid, peab kasutaja koos ettevõttega läbirääkimisi ja otsustab.

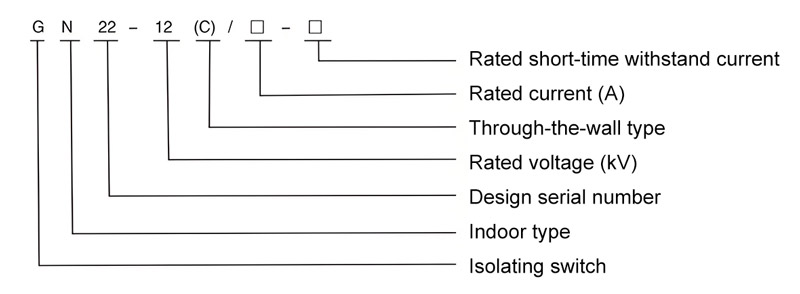

Kirjeldage kuva

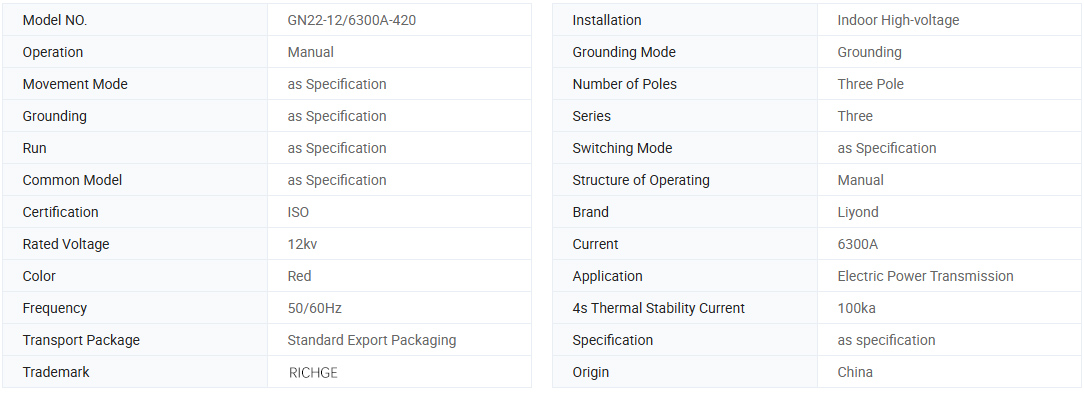

Tehniline parameeter

Mudel.	Hinnatud pinge	Hinnatud vool	4-sekundiline termiline stabiilsusvool (efektiivne väärtus) KA	Dünaamiline stabiilsusvool (tippväärtus) KA
GN22-12 (C) (D)/2000A	12	2000	50	100
GN22-12 (C) (D)/2500A	12	2500	50	125
GN22-12 (C) (D)/3150A	12	3150	50	125
GN22-12 (C) (D)/4000A	12	4000	50	125
GN22-12 (C) (D)/5000A	12	5000	100	250
GN22-12 (C) (D)/6300A	12	6300	100	250
GN22-12 (C) (D)/8000A	12	8000	100	250

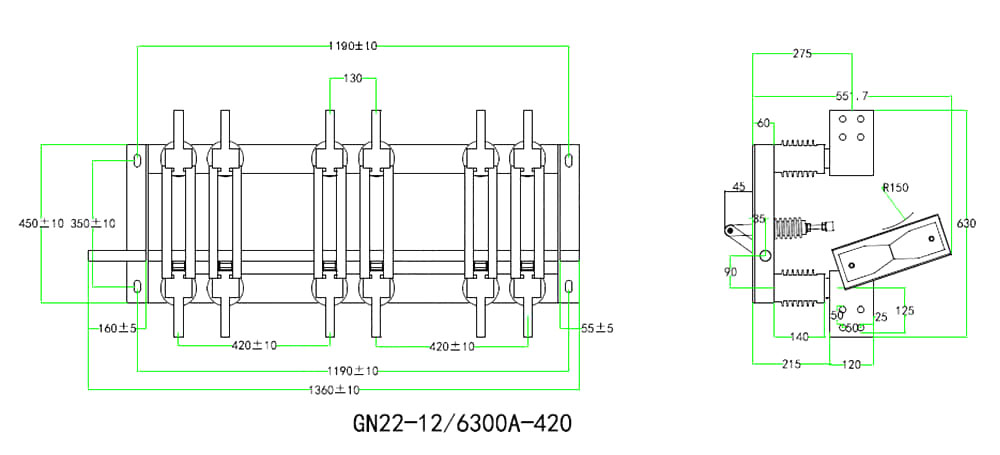

Mõõtmete joonistamise viide (6300A)
