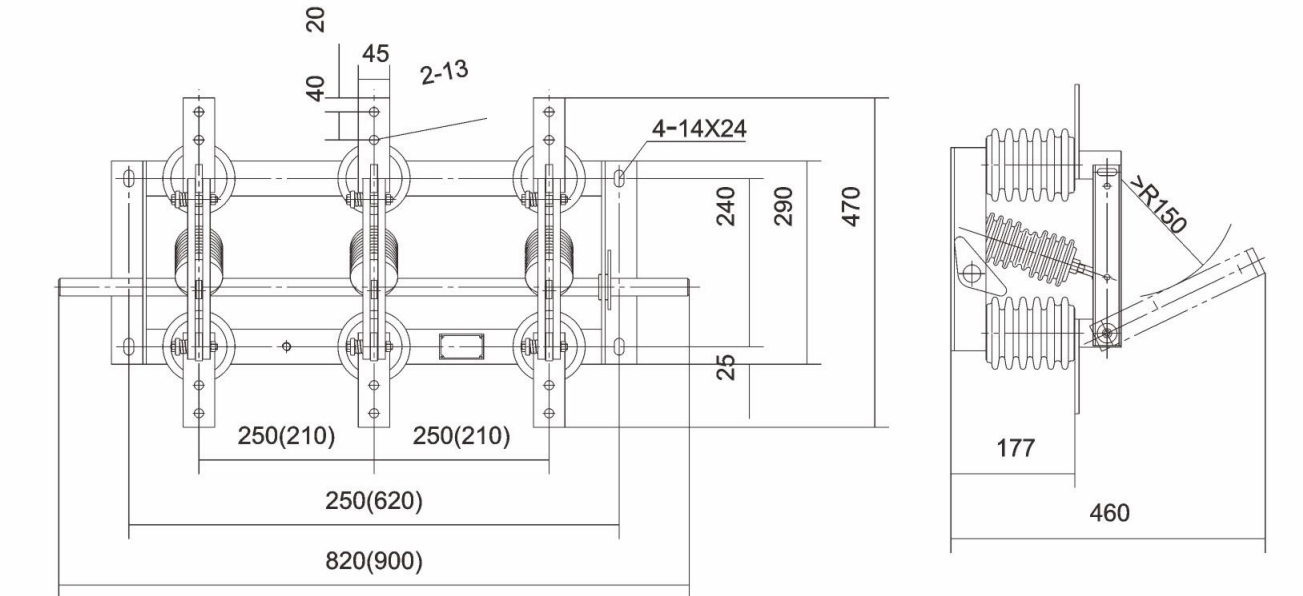

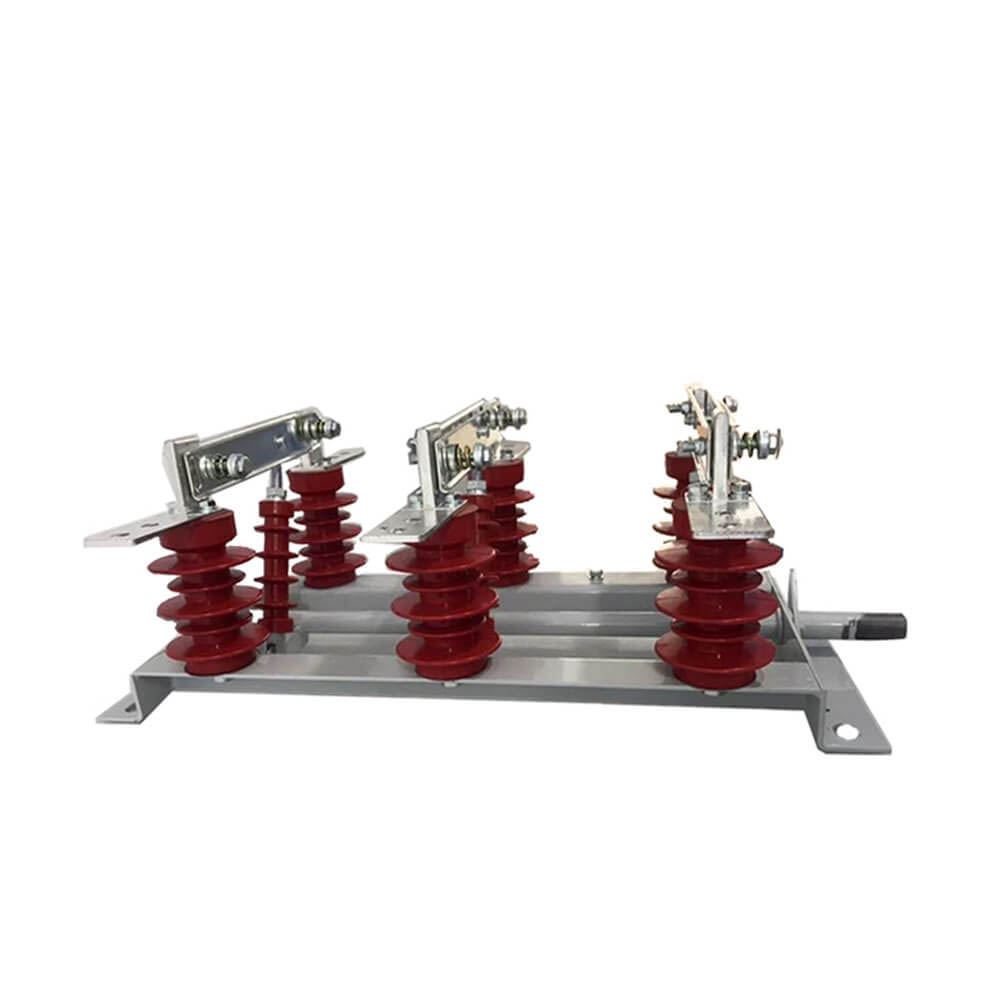

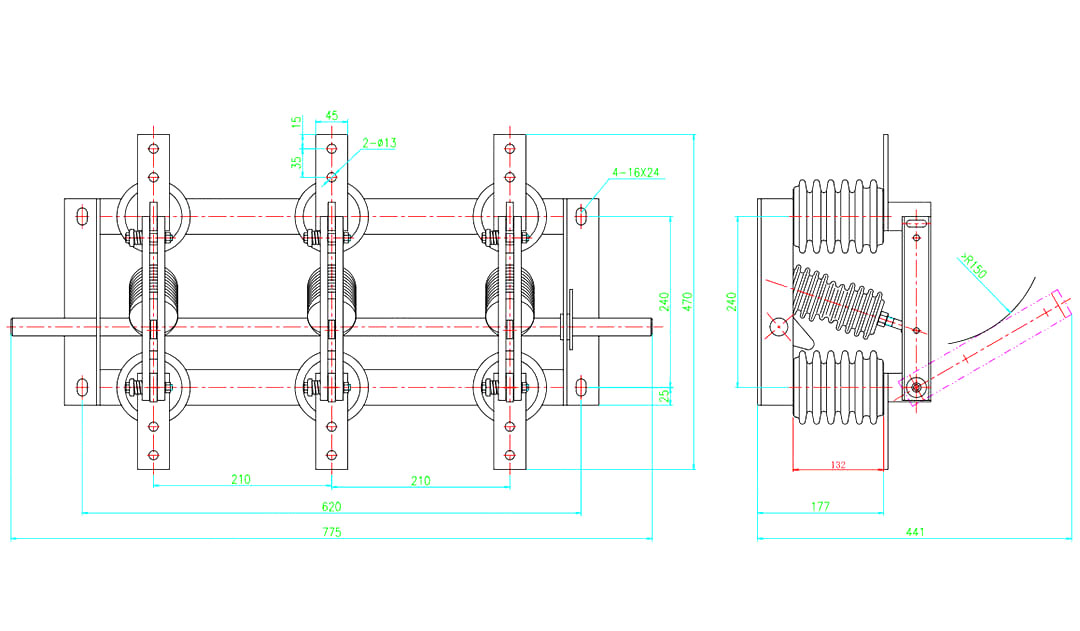

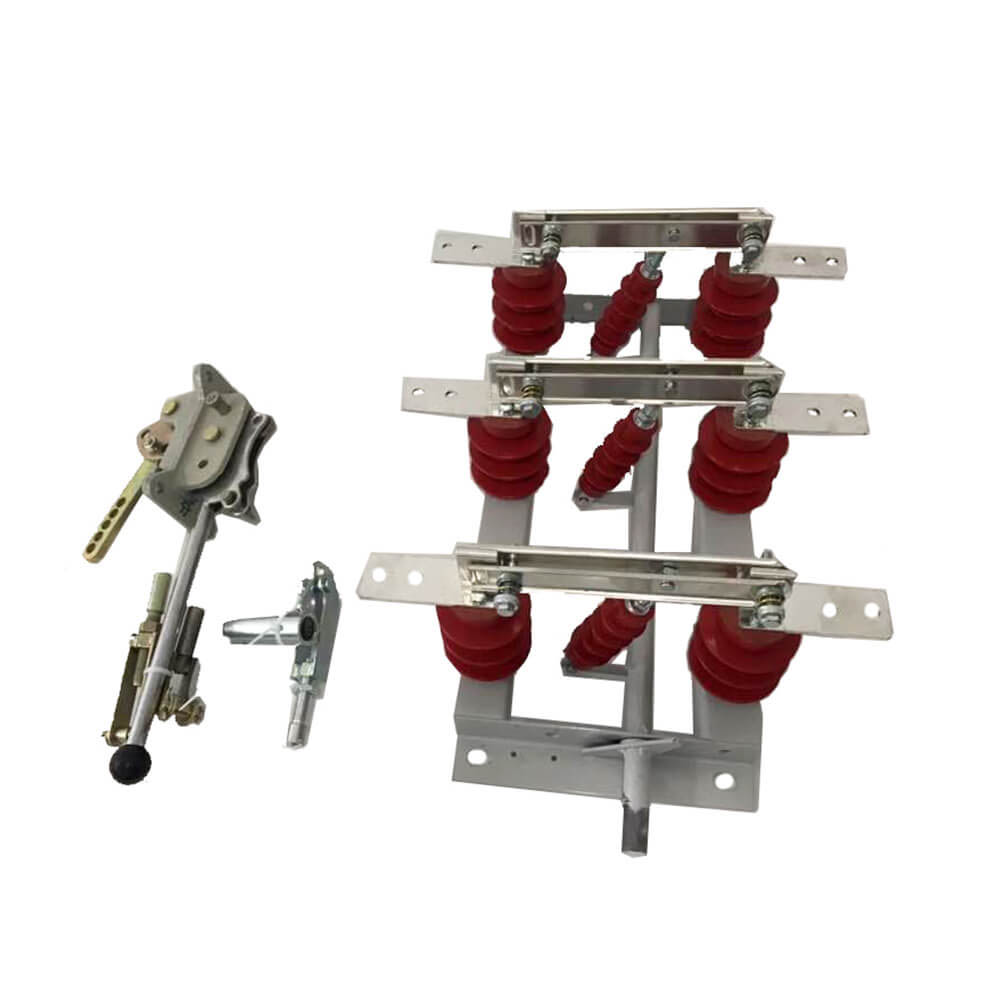

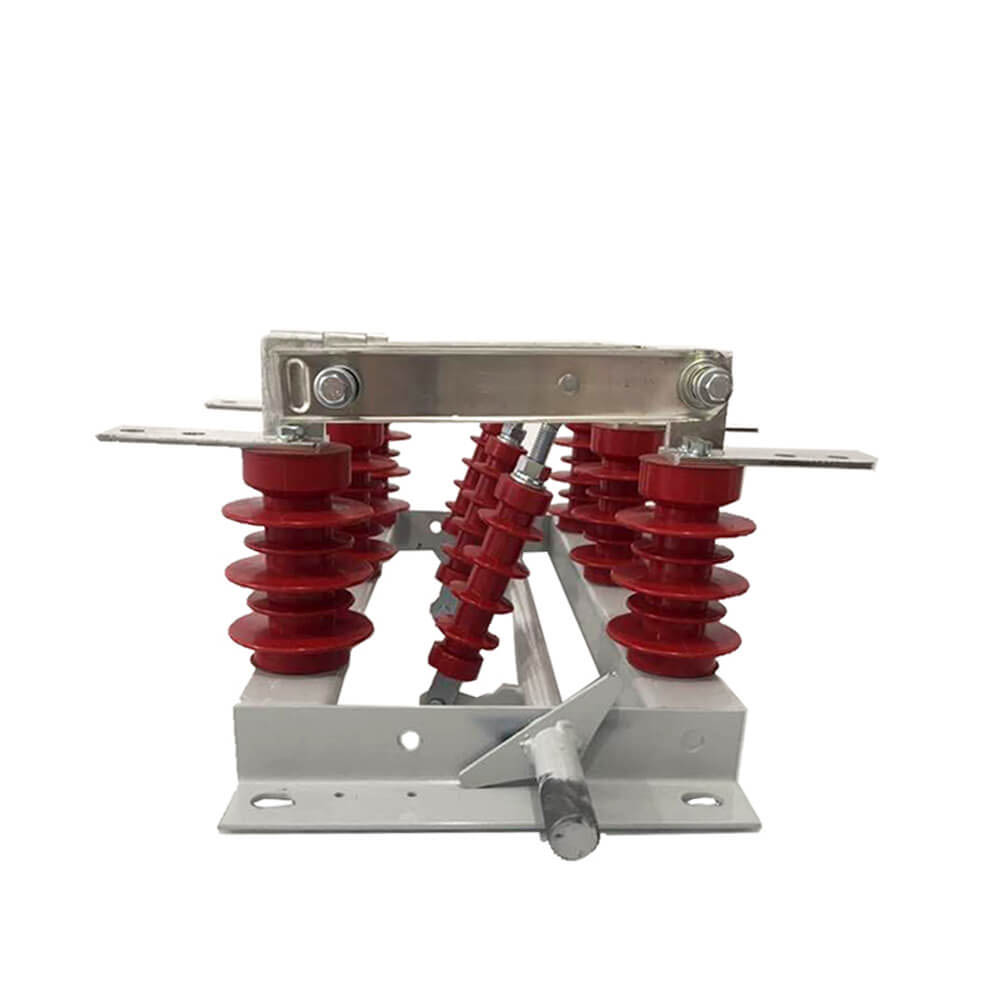

GN19-12/400, 630, 1000, 1250 Tüüpi katkestamise lüliti juhtiv osa fikseeritakse alusele kahe samba isolaatorit iga faasi jaoks. (GN19-12C/400, 630, 1000, 1250 Tüübil on üks samba isolaator ja üks portselanist korpuse isolaator.) Kolm faasi on paigaldatud paralleelselt ja juhtiv osa koosneb kontaktnugade ja kontakthoidjate (või juhtivate varraste) staatilistest kontaktidest. Kontaktnuga iga etapp on ühendatud lipsu isolaatori keskosaga, lipsu isolaator ja paigaldatud ühendatud spindli alusele. Spind on ühendatud ühendusvardaga (kasutaja pakutud) ja CS6-1 tüüpi liikuva mehhanismiga käepideme kaudu. Ühendava kontaktnuga koosneb kahest pilu vaskplaadist, mis mitte ainult ei suurenda kontaktnuga soojuse hajumise piirkonda, et alandada alumist temperatuuri, vaid parandab ka kontaktnuga mehaanilist tugevust, nii et lüliti dünaamiline stabiilsus paraneks. Kontaktnuga üks ots paigaldatakse kontaktplokile (või juhtivale vardale) poldiga (Shaw auto). GN19-12/1000, 1250 Kontaktis magnetilise lukustusplaadi paigaldamisega, millele lisandub magnetilise lukustusplaadi eesmärk, et kui suur lühisevool on kahe soone kontaktnuga suurendamiseks | atraktsioon. GN19-12/400, 630 lahtiühendamislülitil on voolu kaudu väike piir, seega pole vaja lisada magnetilist lukustusplaati.
1. isoleerimine ja ohutus: pärast lahtiühendamist luuakse usaldusväärne isoleeriva erinevus, et tagada
2. liini lülitamine: lülitage ja ühendage joon vastavalt töönõuetele.
3. Madal voolu lülitus: kasutatakse vooluringi väikeste voolude vahetamiseks, näiteks pukside laadimisvoolud, signaarid, pistikud, lühikesed kaablid, kondensaatori voolud lülituspinge võrdsustamiskondensaatorid, ringlevad voolud kahe siini lülitumise ajal ja pingetrafode ergastusvoolud.
4. Trafo põnev vool: sõltuvalt erinevate struktuuritüüpide konkreetsetest asjaoludest võib see vahetada teatud võimsusega trafode koormuseta ergastamise voolu.
Keskmise pinge isolaatorite tüübid
Keskmise pinge isolaatorid saab paigaldusmeetodite põhjal jagada välistingimustes ja sisetüüpideks:
- Välispinge isolaatorid: võimeline taluma selliseid looduslikke tegureid nagu tuul, vihm, lumi, mustus, kondensatsioon, jää ja külm, mis sobib paigaldamiseks välistingimustes platvormidele.
- Sisepinge isolaatorid siseruumides: sobivad sisekeskkondadeks, mis nõuavad tavaliselt suuremat isolatsiooni jõudlust.
Isolatsiooni toe struktuuri põhjal saab neid veelgi jagada järgmisse:
-Ühe veeruline isolatsioonilüliti: kasutage otsesiini siini riba all olevat vertikaalset ruumi elektri isolatsioonina, säästdes ruumi, vähendades ühendavaid juhtseadmeid ja pakkudes selgeid lahtiühendamise olekuid, mis on eriti sobivad ülikõrge pinge edastamiseks.
- Topeltkolonni isolatsioonilüliti: sobib suuremate voolu nõudmiste jaoks, pakkudes suuremat stabiilsust.
- Kolme veeruline isolatsioonilüliti: sobib keerukamate energiasüsteemide jaoks, pakkudes paremat kandevõimet ja töökindlust.
1 ： Ohutuse eraldamise funktsioon - elektriseadmete hooldamise ajal annab see selge elektrilõhe ja lahtiühendamise punkti, et tagada hooldustöötajate ohutus.
2 ： Operatiivsed piirangud - isoleerimislülitit ei saa koormuse korral kasutada; Seda ei tohiks kasutada koormusvoolude või lühisevoolude purustamiseks ega sulgemiseks. Kaareküübivasse kambriga varustatud lülitid võivad töötada väikeste koormuste ja mahalaadimata joonte all.
SUNNUMINE TÖÖTLEMINE: Sulgege kõigepealt isoleerimislüliti, seejärel sulgege kaitselüliti või koormuslüliti.
Power-Off Toiming: avage kõigepealt kaitselüliti või laadimislüliti, seejärel avage isoleerimislülitus.
Eralduslüliti valimisel veenduge, et selle nimiväärtus, nimivool, dünaamiline stabiilsusvool ja termiline stabiilsusvool vastavad rakenduse nõuetele. Eraldamislüliti peamine roll on vooluahelate lahtiühendamine ilma koormusvooluta, mis võimaldab ohutut hooldust. Enne isoleerimislüliti kasutamist veenduge, et kaitselüliti oleks vooluringi lahti ühendanud.
Isoleerimislülitil puudub spetsiaalne kaarekujuline seade; Ärge kasutage seda koormuse või lühise tingimustes, et tagada varustuse ja personali ohutus.
 |
 |
 |

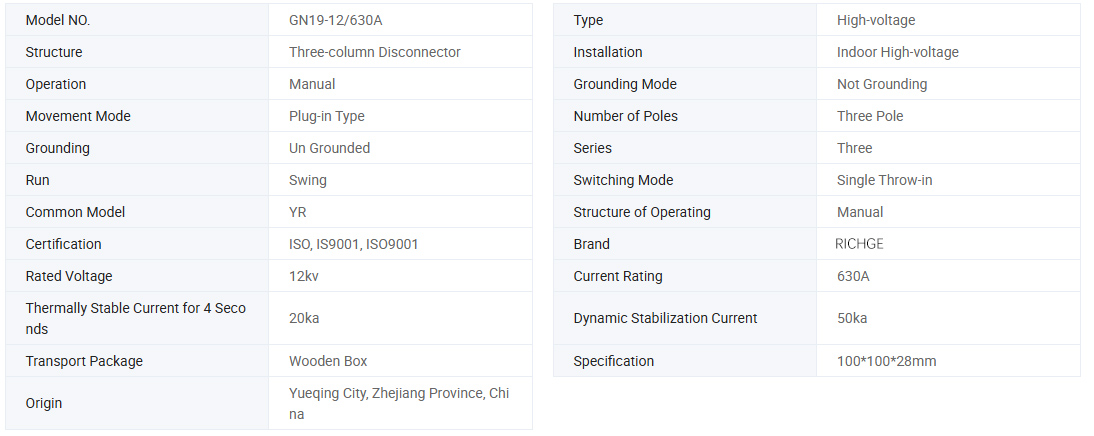

| Mudel |
Hindepinge (KV) |
Hinnatud vool A) |
Hinnatud lühiajaline ( / 4S) |
Hindatud tipptasemel voolu () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Ümbritseva temperatuuri ülemine piir +40 ℃, alumine piir -l0 ℃, märkus. Luba ladustamine ja transport temperatuuril -25 ℃
2. kõrgus mitte rohkem kui 1000m
3. suhteline õhuniiskus: päevakeskmine ei ole üle 95%, igakuine keskmine ei ületa 90%
4. veeauru rõhk: päevakeskmine ei ületa 2,2 × 10-3MPa, kuu keskmine ei ole üle 1,8 × 10-3MPa
5. Ümbritsev õhk peaks olema söövitavate või põlevate gaaside, veeaurude ja muude ilmse reostuseta.
6. Pole regulaarset ja vägivaldset vibratsiooni.
Märkus. Probleemi lahendamiseks pöörduge tootjaga, kui see ei ole kooskõlas ülaltoodud tingimustega
● Nõustuge OEM ja ODM: jah
● Sertifikaat: CE, testiaruanded
● Tootmisaeg: 7 ~ 12 tööpäevi
● Garantiiperiood: 12 kuud
● Tarneaeg: 15 päeva
● Selle lüliti tellimisel märkige palun mudeli spetsifikatsioon, nimivoolu, nimivoolu ja muud tehnilised andmed.
● Kui on olemas erinõuded, saate nende lahendamiseks pidada läbirääkimisi.
