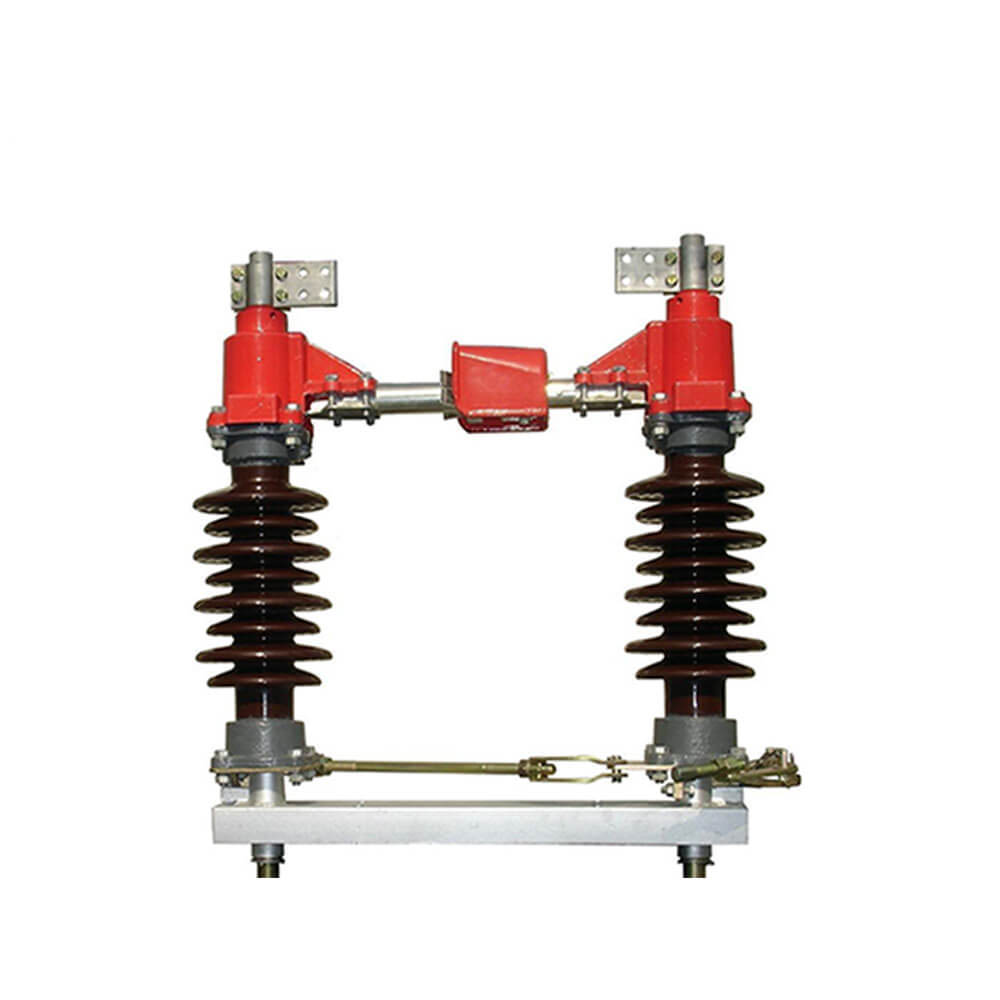

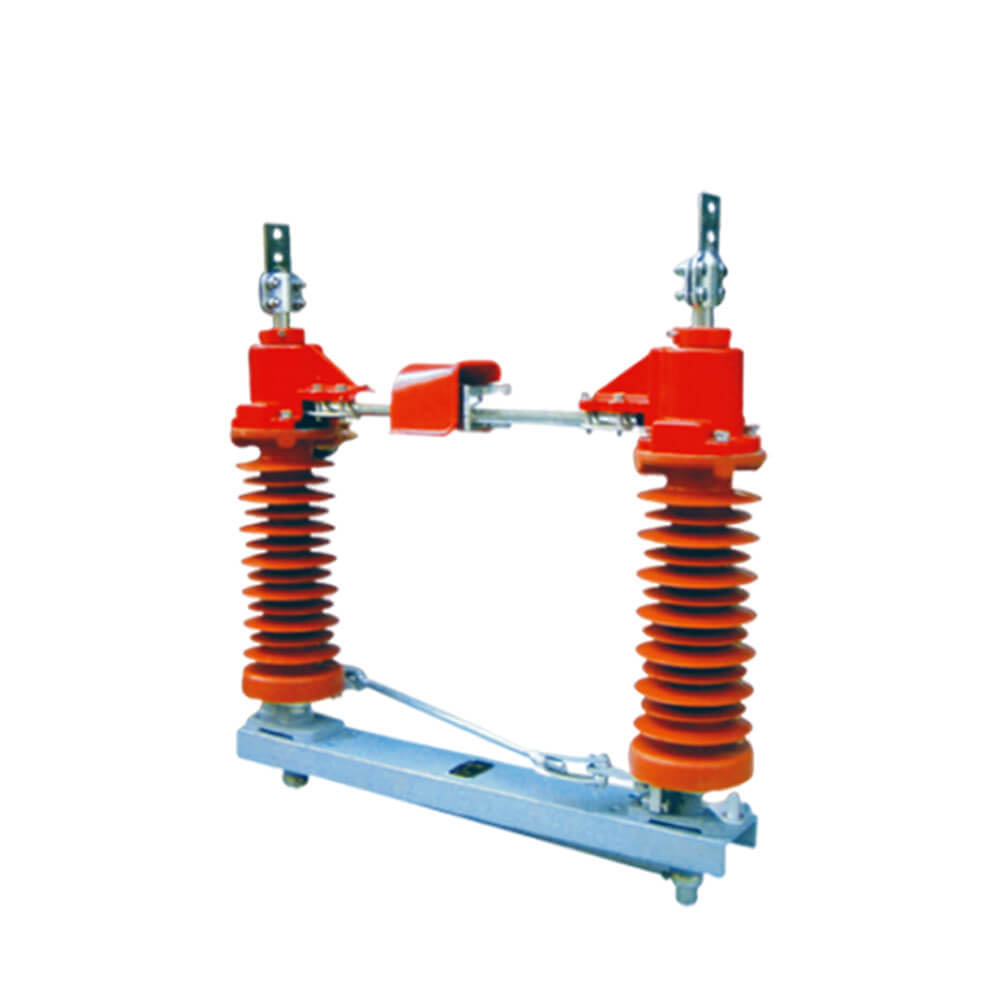

GW4-12 (40,5) välistingimustes HV lahtiühendamine

  Kõrgepinge lahtiühendus on oluline lülitusseade elektrijaama ja alajaama elektrisüsteemis, mida tuleb kasutada koos kõrgepinge kaitselülitiga. Seda kasutatakse kõrgpingeseadmete ühendamiseks, väljalülitamiseks või muutmiseks pinge ja koormuse tingimustes. Selle peamised funktsioonid on järgmised: tagada kõrgepinge elektriseadmete ja seadmete ohutus hooldustöödes, pinge isoleerimiseks, seda ei saa kasutada ja ära lõigata, sisendkoormuse voolu ja lühise vooluga saab kasutada ainult mõnede lülitusoperatsioonide jaoks, mis ei anna tugevat kaaret, see tähendab, et see ei sisalda kustuvat funktsiooni; Paigaldamiskoha kohaselt saab selle jagada sise- ja välistingimuseks vastavalt isolatsioonisammaste arvule, ühe veeru tüübile, kahekordse veeru tüüpi ja kolme veeru tüübile, millel on iga pingetaseme jaoks valikuline seadmed.

  GW4-12 (40,5) AC High Pinge lahtiühendamist kasutatakse vooluringi avamiseks ja sulgemiseks pingega, kuid mittelaadige 50/60Hz, 12 (40,5) KV energiasüsteemi. See on kooskõlas IEC129-1984 standarditega AC Disconnect Switch ja Maching Switch ning GB1985 ning muude suhteliste standarditega.

Töömehhanism

  Kõrgepinge lahtiühendus võib tagada kõrgepinge elektriseadmete ja seadmete ohutuse hooldustöös ning mängib pinge isoleerimise rolli. Seda ei saa kasutada katkestamiseks, sisendkoormuse voolu ja lühise voolu purustamiseks. Seda saab kasutada ainult mõne lülitusoperatsiooni jaoks, mis ei anna tugevat kaare, see tähendab, et sellel pole kaare kustutamise funktsiooni. Erinevate paigalduskohtade kohaselt saab selle jagada sise- ja välistingimuseks ning seda saab jagada sise- ja välistingimuseks vastavalt isolatsioonisammaste arvule, kahekordse veeru tüübile ja kolmele veeru tüüpile, iga pingetaseme jaoks valikuline varustus. Samuti saab see kõrgepinge jaotumisseadme power-Off osa usaldusväärselt isoleerida, et tagada hooldustööde ohutus. Kõik kõrgepinge lahtiühenduse kontaktid paljastatakse õhus ilmsete murdepunktidega. DishNenektoril pole kaare kustutamisseadet, seega ei saa seda kasutada koormusvoolu või lühise voolu katkestamiseks. Vastasel juhul tekitab murdepunkt suurepinge tegevuse ajal tugeva kaare, mida on keeruline end kustutada, ja võib isegi põhjustada välklambi (lühiseetapp faaside või faaside vahel), põletada seadmeid ja ohustada isiklikku turvalisust.

  Kõrgepinge lahtiühendust saab kasutada ka süsteemi töörežiimi muutmiseks mõnda vooluringi. Näiteks topeltsiiniskeemis saab tööahela ühest siinist teise vahetamiseks kasutada kõrgepinge lahtiühendust.

Struktuurifunktsioon

 See lahtiühendamise lüliti koosneb pjedestaalist, isoleerivast traksist, elektristmaterjalist ja töömehhanismist. Igal poolusel on kaks traksi ja iga traksi ülaosale paigaldatakse elektrilise tera ja kahe tera ühenduspunkt on kahe traksi vahel. Töömehhanismi juhtimisel võivad kaks tera pöörata horisontaalselt üheksakümmend kraadi. Saame ühendada kolm ühepoolu lahtiühendamist ühendava varda kaudu ühendava kolmepooluselise lülitiga. Seda lahtiühendamislülitit saab sobitada CS11 tüübi või CS17 tüübi manuaalmehhanismiga, sellega, CS17 kasutatakse lahtiühendamisel koos maandumisvõimalusega. (mootori mehhanismi saab paigaldada vastavalt kasutaja nõudele), mõistlik struktuur, paindlik töö; Mugav paigaldamine, mis on võimeline kasutama ühepoolu või kolmepooli; Lai kontakti kaugus, ohutu ja usaldusväärne isoleerimine. Maandumistüüp on paindlik vastavalt kasutaja nõudele, valida saab ühe maandumise kahekordse maandumise või ilma maanduseta.

Tehniline parameeter

Mudel	Hindepinge (KV)	Hinnatud vool (a)	Talub voolu (KA)	4S lühiajaline talub voolu (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

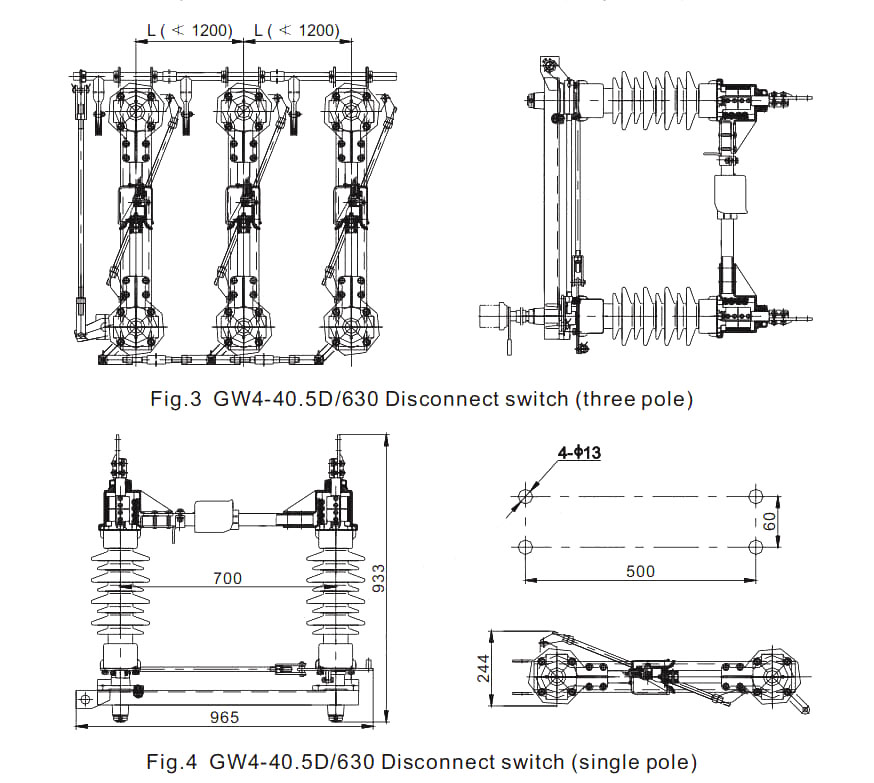

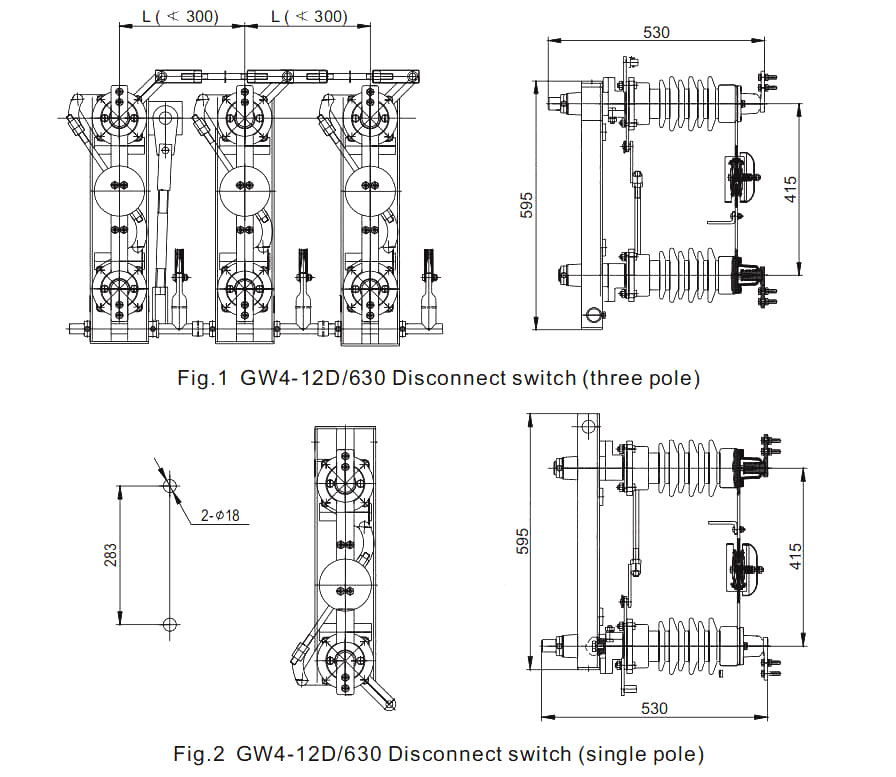

· Joonistamine

Kasutage keskkonnatingimusi

1. Altiin: ≤3000m;

2. ümbritseva õhu temperatuur: -25 ℃ ~+40 ℃;

3. tuule kiirus: ≤35m/s;

4. reostuse kraad: ≤iii;

5. maavärina intensiivsus: ≤8 kraad;

6. Kohaldatavad sündmused peaksid vabaks põletikulistest, lõhkeainetest, kaustilisest gaasist.

Tellimisjuhised

● Nõustuge OEM ja ODM: jah

● Sertifikaat: CE, testiaruanded

● Tootmisaeg: 7 ~ 12 tööpäevi

● Garantiiperiood: 12 kuud

● Tarneaeg: 15 päeva

● Selle lüliti tellimisel märkige palun mudeli spetsifikatsioon, nimivoolu, nimivoolu ja muud tehnilised andmed.

● Kui on olemas erinõuded, saate nende lahendamiseks pidada läbirääkimisi.
