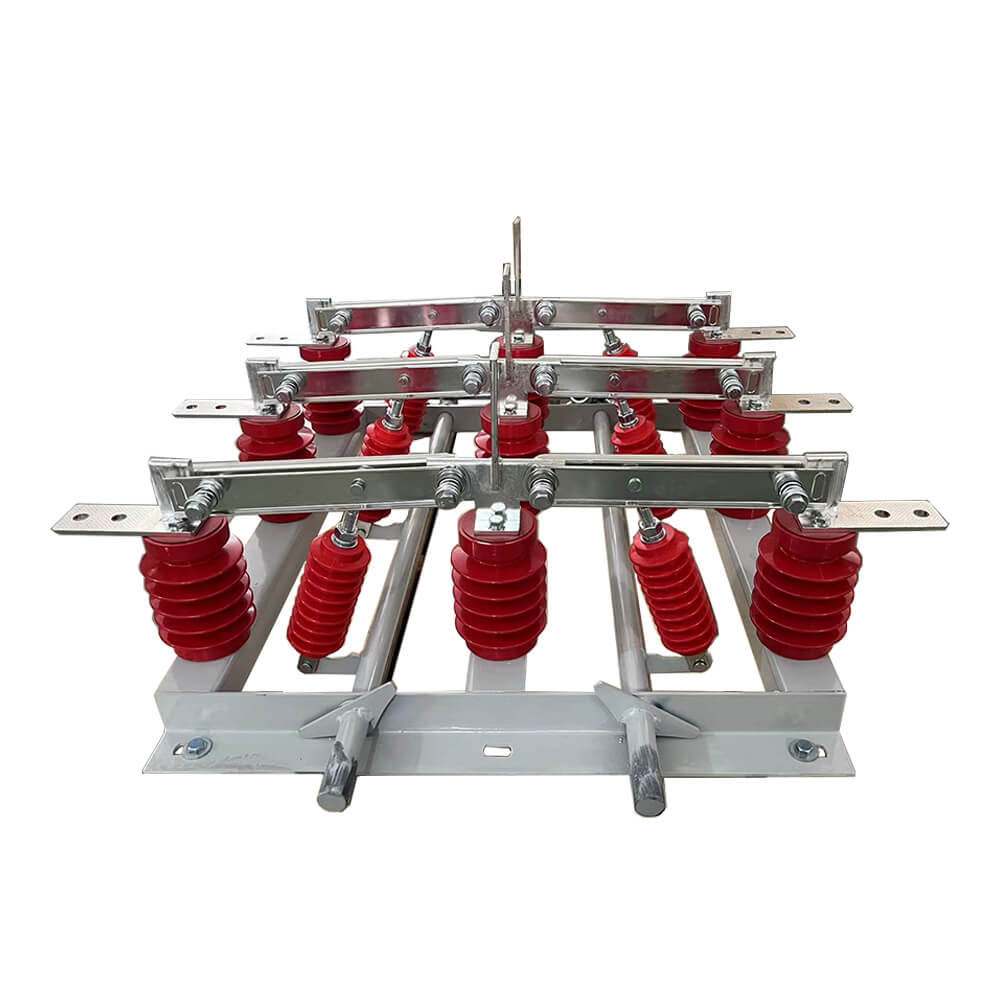

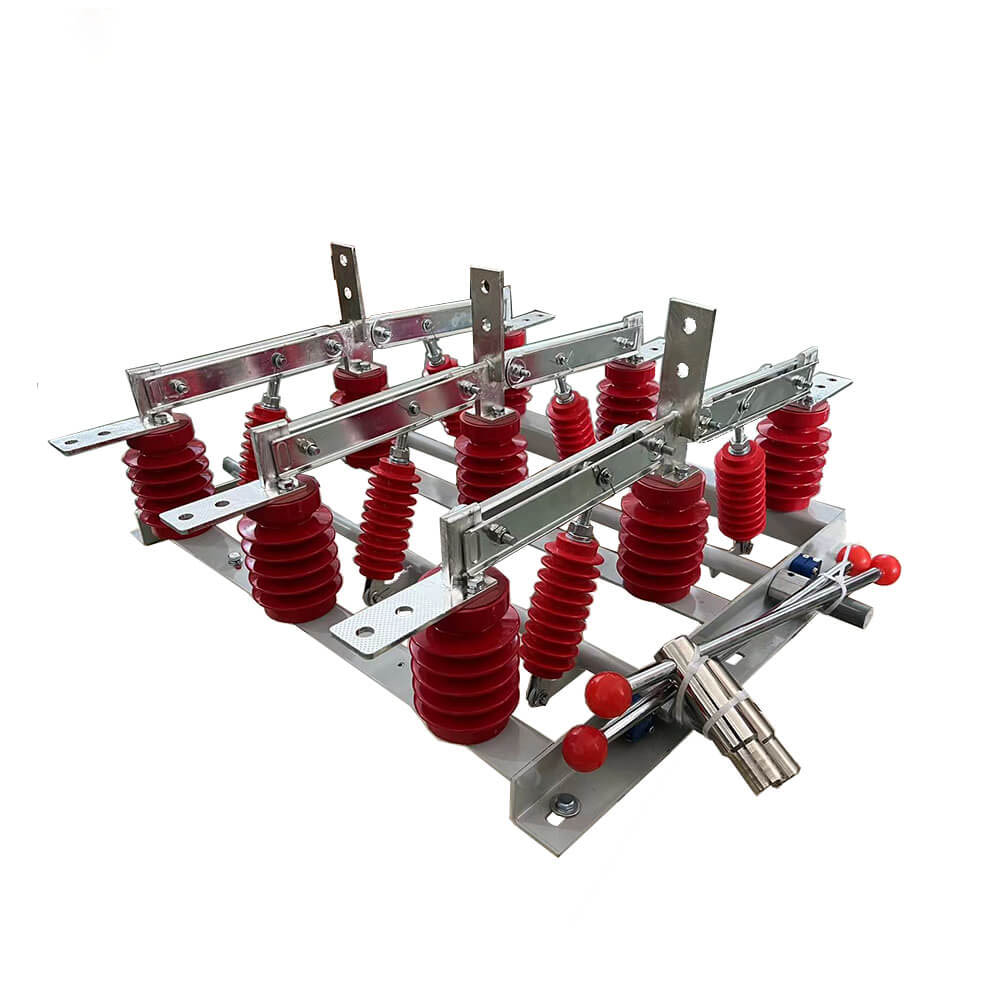

Tarnib välistingimustes kõrgepinge topelttoite eraldamise noa lüliti läbi seina lahtiühendamise lülitid

Struktuur ja tööpõhimõte

     GN19-12/400, 630, 1000, 1250 Tüüpi katkestamise lüliti juhtiv osa fikseeritakse alusele kahe samba isolaatorit iga faasi jaoks. (GN19-12C/400, 630, 1000, 1250 Tüübil on üks samba isolaator ja üks portselanist korpuse isolaator.) Kolm faasi on paigaldatud paralleelselt ja juhtiv osa koosneb kontaktnugade ja kontakthoidjate (või juhtivate varraste) staatilistest kontaktidest. Kontaktnuga iga etapp on ühendatud lipsu isolaatori keskosaga, lipsu isolaator ja paigaldatud ühendatud spindli alusele. Spind on ühendatud ühendusvardaga (kasutaja pakutud) ja CS6-1 tüüpi liikuva mehhanismiga käepideme kaudu. Ühendava kontaktnuga koosneb kahest pilu vaskplaadist, mis mitte ainult ei suurenda kontaktnuga soojuse hajumise piirkonda, et alandada alumist temperatuuri, vaid parandab ka kontaktnuga mehaanilist tugevust, nii et lüliti dünaamiline stabiilsus paraneks. Kontaktnuga üks ots paigaldatakse kontaktplokile (või juhtivale vardale) poldiga (Shaw auto). GN19-12/1000, 1250 Kontaktis magnetilise lukustusplaadi paigaldamisega, millele lisandub magnetilise lukustusplaadi eesmärk, et kui suur lühisevool on kahe soone kontaktnuga suurendamiseks | atraktsioon. GN19-12/400, 630 lahtiühendamislülitil on voolu kaudu väike piir, seega pole vaja lisada magnetilist lukustusplaati.

Peamised atribuudid

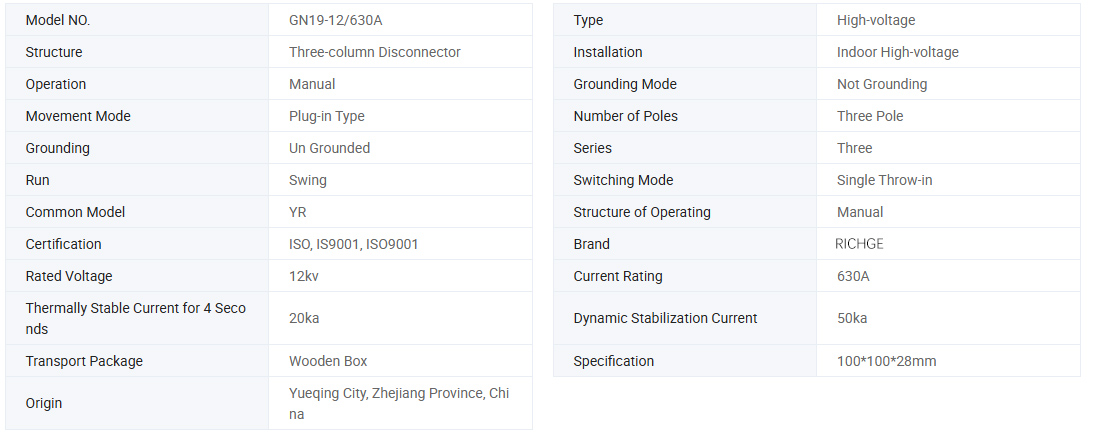

Tehniline parameeter

Mudel	Hindepinge (KV)	Hinnatud vool A)	Hinnatud lühiajaline ( / 4S)	Hindatud tipptasemel voolu ()
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31,5	12	1000	31.5	80
GN19-12 / 1250-31,5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31,5	12	1000	31.5	80
GN19-12C/1250-31,5	12	1250	31.5	80

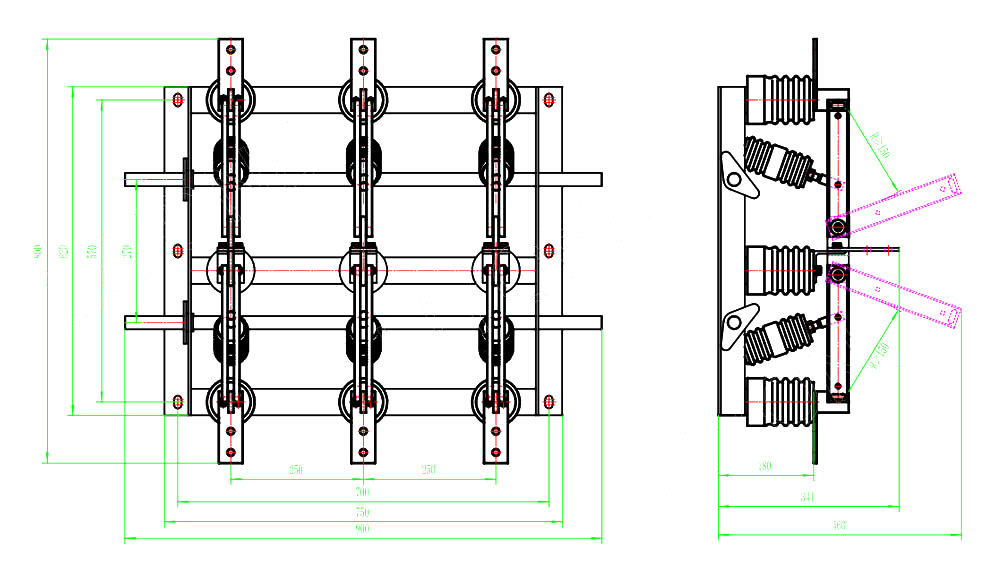

Joonistamine

Kasutage keskkonnatingimusi

1. Ümbritseva temperatuuri ülemine piir +40 ℃, alumine piir -l0 ℃, märkus. Luba ladustamine ja transport temperatuuril -25 ℃

2. kõrgus mitte rohkem kui 1000m

3. suhteline õhuniiskus: päevakeskmine ei ole üle 95%, igakuine keskmine ei ületa 90%

4. veeauru rõhk: päevakeskmine ei ületa 2,2 × 10-3MPa, kuu keskmine ei ole üle 1,8 × 10-3MPa

5. Ümbritsev õhk peaks olema söövitavate või põlevate gaaside, veeaurude ja muude ilmse reostuseta.

6. Pole regulaarset ja vägivaldset vibratsiooni.

Märkus. Probleemi lahendamiseks pöörduge tootjaga, kui see ei ole kooskõlas ülaltoodud tingimustega

Tellimisjuhised

● Nõustuge OEM ja ODM: jah

● Sertifikaat: CE, testiaruanded

● Tootmisaeg: 7 ~ 12 tööpäevi

● Garantiiperiood: 12 kuud

● Tarneaeg: 15 päeva

● Selle lüliti tellimisel märkige palun mudeli spetsifikatsioon, nimivoolu, nimivoolu ja muud tehnilised andmed.

● Kui on olemas erinõuded, saate nende lahendamiseks pidada läbirääkimisi.
