HFP seeria mehaaniline paralleelstiil

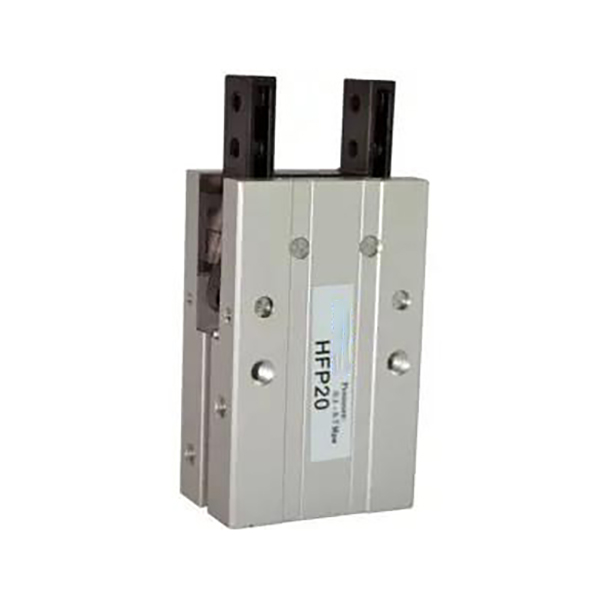

HFP-seeria hoovatüüpi ökonoomne paralleelne pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH HFP seeria kasutab mehaanilist hoovaülekannet kahe lõuaga paralleelseks avamiseks ja sulgemiseks. Põhilised tugevused: lihtne hoobmehhanism konkurentsivõimelise hinnaga, stabiilne kinnitusjõudlus, kolmepoolne universaalne kinnitus, tehases eelpaigaldatud magnet ja kulumiskindel pikk kasutusiga. See on tavapärane ökonoomne paralleelhaardelahendus kerge koormusega kõrgsagedusliku laadimise/mahalaadimise ja kulutundlike automatiseeritud jaamade jaoks.

Põhistruktuur ja tööfunktsioonid

     -- Tööpõhimõte: kolb surub hoovakomplekti, et juhtida kahte lõua paralleelseks liikumiseks. Puhas mehaaniline kangiajam, vähem komponente, madalad hoolduskulud.

     -- Jõuomadused: Lõuad klammerduvad, kui kolb välja sirutub ja vabastatakse sissetõmbumisel. Kinnitusjõud on 20–30% suurem kui avamisjõud tooriku turvalisemaks hoidmiseks.

     -- Stabiilsus ja täpsus: suur kontaktpind lõugade ja põhikorpuse vahel vähendab raputamist ja parandab kinnitustäpsust. Metallist eraldusplaadid isoleerivad hõõrdpinnad, et vähendada hõõrdumist ja pikendada kasutusiga.

     -- Paindlik paigaldus: kolm kinnituspinda (külg/alumine/tagumine). Integreeritud anduri sooned toetavad otsest magnetlüliti paigaldamist ilma täiendavate sulgudeta.

     -- Materjal ja vastupidavus: kõva anodeeritud alumiiniumist korpus, kulumiskindlad kangiosad ja roostevabast terasest lõuad. Mehaanilise tsükli eluiga ≥5 miljonit korda, sobib pidevaks kõrgsageduslikuks automatiseerimiseks.

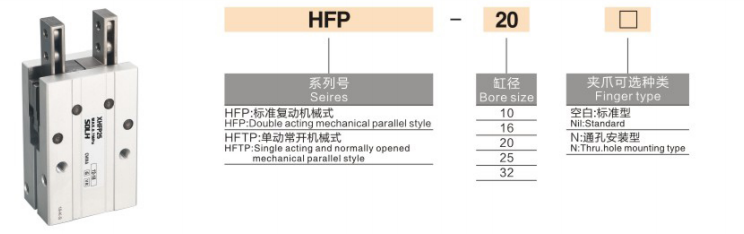

Täielik mudeli kodeerimise reegel

  1. Mudeli näide: HFP20+2CS1-G

 2. Standardtellimuse viitenäited

     -- HFP16: avaga 16, kahekordse toimega põhimudel ilma lülitita

     -- HFP25N: Puur 25, läbiva auguga paigaldusversioon

     -- HFP32+2CS1-G: Puur 32, varustatud kahe CS1-G magnetlülitiga

Universaalsed põhitehnilised spetsifikatsioonid (topelttoimega @0,5 MPa)

Põhilised konkurentsieelised

   1. Suurepärane kulutasuvusega kangi struktuur

     -- Lihtne mehaaniline käigukast vähendab osade arvu. Jõudlus on lähedane tipptasemel paralleelhaaratsitele, samas kui hind ulatub vaid 1/2–2/3 juhtsiiniga mudelitest.

   2. Suurem kinnitusjõud suurendab ohutust

     -- Pikendamise ajal on kinnitusjõud 20–30% suurem kui vabastamisjõud, mis vähendab tooriku libisemise ohtu väikese koormuse korral.

   3.Kolmesuunaline universaalne kinnitus

     -- Paigaldusavad on saadaval küljel, põhjas ja tagaküljel, toetab horisontaalset, vertikaalset ja külgmist montaaži lihtsaks kohapealseks kasutuselevõtuks.

   4. Sisseehitatud magnet, valmis anduri paigaldamiseks

     -- Standardina integreeritud püsimagnet. Kere reserveeritud liugusooned CS1-G lülititele; täiendavaid kinnitusklambreid pole vaja.

   5. Kulumiskindel disain suure tsükliga töötamiseks

     -- Metallist hõõrdumisvastased separaatorid vähendavad komponentide hõõrdumist, pakkudes pidevatele automatiseeritud tootmisliinidele pikka kasutusiga.

Paigaldusvormid ja tüüpilised tööstuslikud rakendused

   1. Paigaldusvalikud

     -- Küljekinnitus: horisontaalne kinnitus konveieri peale-/tühjendamiseks

     -- Alumine kinnitus: vertikaalne tõste survevalu jaoks ja tööpinkide valimine ja asetamine

     -- Tagumine kinnitus: külgne haardumine kitsaste kitsaste jaamade jaoks

   3. Tüüpilised rakendusstsenaariumid

     -- 3C ja elektroonika: haaravad miniatuursed plastkomponendid, riistvaraosad ja akukorpused

     -- Autode komponendid: väikeste stantsimisosade, kummielementide ja siseviimistluse teisaldamine

     -- Pakendamine ja logistika: väikeste kastide, kilekottide ja minialuste korjamine

     -- Üldine automatiseerimine: jaama positsioneerimise kinnitus ja kõrgsageduslik edasi-tagasi käsitsemine

Valiku võrdlus: HFP hoob VS HFY Pivot VS MHZ2 lineaarne juhikhaarats

Kolmeastmeline kiire valiku juhend

   1. Ava valik tooriku massi alusel

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserv ≥30% ohutusvaru.

   2. Löögi kontrollimine

     -- Mehaaniliste häirete vältimiseks veenduge, et lõua käik ≥ tooriku välismõõde pluss vähemalt 2 mm vaba ruumi.

   3. Konfiguratsiooni sobitamine

     -- Automaatne signaaliblokeering: varustage avatud ja suletud oleku tuvastamiseks kaks CS1-G magnetlülitit.

     -- Piiratud seadmete paigutus: HFP kolmepoolne paigaldus pakub paindlikke paigalduslahendusi.

Ühe lause kokkuvõte

     SOLH HFP ökonoomne kang-tüüpi paralleelne pneumaatiline haarats sisaldab mehhaanilist hoovaajamit suurema kinnitusjõuga, kolmepoolset universaalset kinnitust ja sisseehitatud magnetrõngast, ideaalset odavat kerge ja keskmise koormuse haardelahendust kõrgsageduslike 3C, pakendite ja üldiste kulutundlike automaatkäitlusjaamade jaoks.
