HSV-seeria 3/2-suunaline käsiklapp | Otse läbi pneumaatilise allika liuglüliti

Kaubamärk: SOLH by Richge Technology | 3/2-suunaline iselukustuv käsiliugur pneumaatilise vooluahela käsitsi sisse-välja ja rõhu vähendamise jaoks

1. Toote ülevaade

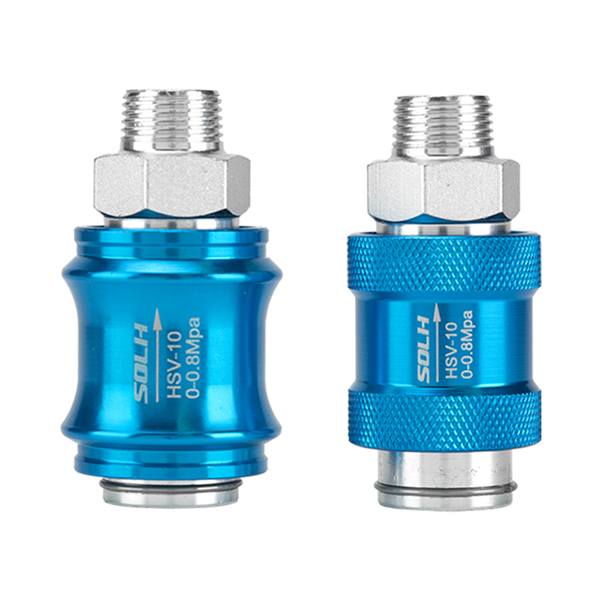

     SOLH HSV seeria on standard3/2-suunaline käsitsi libistatav pneumaatiline ventiil sirge sleeve push-pull struktuuriga, mis vastab täielikult AirTAC HSV seeria spetsifikatsioonidele ja on universaalselt vahetatav kodumaiste samaväärsete mudelitega. Kasutades vedruvaba iselukustuvat konstruktsiooni, tagab see õhu juurdevoolu ettepoole surumise ja rõhu vähendamise väljalaske tagasitõmbamise teel. Sisseehitatud väljalaskeloogika abil vabastab klapp sulgemisel koheselt tagumistest torujuhtmetest jääkrõhu. Seda kasutatakse professionaalselt pneumaatiliste haruahelate manuaalse pealülitina ja seadmete hoolduseks mõeldud õhu väljalülituskaitseventiilina, millel on stabiilne iselukustuv ja ohutu rõhulangetus.

  1.1 Õhusadama põhiloogika ja tööpõhimõte

     • Lennusadama määratlus: P (õhu sisselaskeava), A (töötav väljalaskeava), R (sisseehitatud väljalaskeava)

     • Tavaliselt suletud olek: P-A ahel on lahti ühendatud, A-R ahel avatud pidevaks väljalaskeks

     • Töötav tõukeolek: P-A ahel ühendatud õhuvarustuseks, A-R ahel suletud rõhu hoidmiseks

     • Tööfunktsioon: aksiaalne varruka tõuke- ja tõmbefunktsioon mehaanilise iselukustuva konstruktsiooniga, pärast käte vabastamist pole asendi kõrvalekaldeid

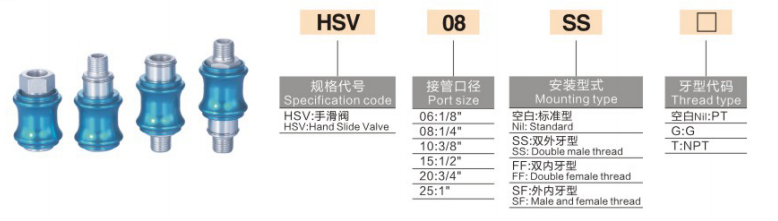

2. Mudeli kodeerimise reeglid ja lõime spetsifikatsioonid

  Kodeerimisloogika: HSV [pordi suurus] – [lõime struktuurikood] + [lõime tüübi kood]

 2.1 Pordi suuruse spetsifikatsioon

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Lõime struktuuri järelliite kood

     • SF: standardkonstruktsioon, üks ots väliskeere + üks ots sisekeere (kõige levinum mudel)

     • SS: Kahekordne väliskeere mõlemas otsas

     • FF: Kahekordne sisekeere mõlemas otsas

  2.3 Keerme tüübi kood

     • Vaikimisi: PT koonuskeere

     • G: Briti standardne paralleelkeere

     • T: NPT Ameerika standardne koonuskeere

  Mudeli näide: HSV08-SF | G1/4 port, standardne ühe-välise-ühe sisekeermega käsi-liugur, turul kõige laialdasemalt kasutatav spetsifikatsioon

 2.4 Täisseeria peavoolu spetsifikatsiooni parameetrid

3. Tehnilised põhiparameetrid

4. Struktuuripõhiste eelised

     • Sisseehitatud otsene paigaldus: Mõeldud seeriaühenduseks pneumaatilistes harutorustikes, alust pole vaja, saab otse keermestada ja paigaldada õhutorude keskele lihtsaks ja ruumisäästlikuks paigutuseks.

     • Ohutu 3/2-suunaline rõhuvabastusloogika: Tõmmake, et sulgeda õhu sisselaskeava ja vabastada kogu jääkrõhk tagumistest silindritest ja torustikest; suruge õhuvarustuse ja rõhu hoidmise taastamiseks. Tõhusalt kõrvaldab jääkrõhu ohud seadmete hoolduse ajal.

     • Usaldusväärne iselukustuv jõudlus: mehaaniline positsioneerimine iselukustuv struktuur, vedru lähtestamine puudub, stabiilne positsioneerimine pärast töötamist, juhuslik nihe või õhulekke puudumine.

     • Mitmekesine lõime sobitamine: Mitmed keermestruktuurid ja -tüübid on valikulised, sobivad ideaalselt kiirliitmike, sisekeermeühenduste ja KQ2 õhutorudega paindlikuks kohapealseks kokkupanekuks.

     • Vastupidav korrosioonivastane struktuur: kõva anodeeritud alumiiniumist korpus ja roostevabast terasest pool saavutavad kulumiskindluse, oksüdatsioonikindluse ja pikaajalise stabiilse töö keerukates keskkondades.

5. Valiku eristamine: HSV käsiliugur vs 4HV käsi-pöördklapp

6. Tüüpilised rakendusstsenaariumid

     • Ühe silindri haru juhtimine: Paigaldatud õhuallika ja solenoidklapi vahele, et teostada käsitsi õhu väljalülitamine ja jääkrõhu vähendamine seadmete seiskamiseks ja hoolduseks.

     • Seadmete põhiõhu väljalülitamine: Paigaldatud tööriistaseadmete peamisele õhu sisselasketorustikule üldiseks kiireks rõhu vähendamiseks ja ohutuks väljalülitamiseks.

     • Vaakumahela lülitus: rakendatakse vaakumpumba haruahelatele käsitsi käivitamise-seiskamise juhtimiseks; tõmmake ventiili, et vabastada vaakumrõhk kiiresti ja tagada ohutu töö.

Ühe lause kokkuvõte

     SOLH HSV seeria on 3/2-suunaline iselukustuv otseläbilaskev käsiklapp, millel on sisseehitatud rõhualandusfunktsioon. Määrdevaba töö, mitmekesiste keermevalikute ja ohutu jääkrõhu väljalaskeloogikaga on see standardne käsitsi õhuallika lülitusventiil pneumaatilise ahela hoolduseks ja haru sisse-välja juhtimiseks.
