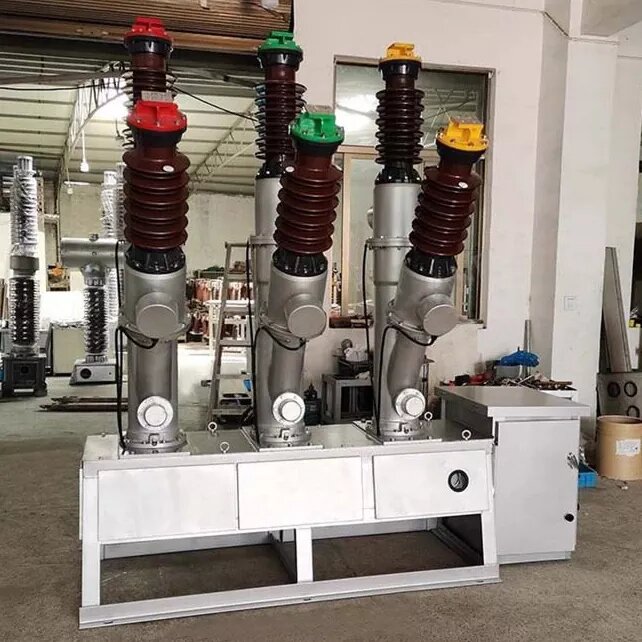

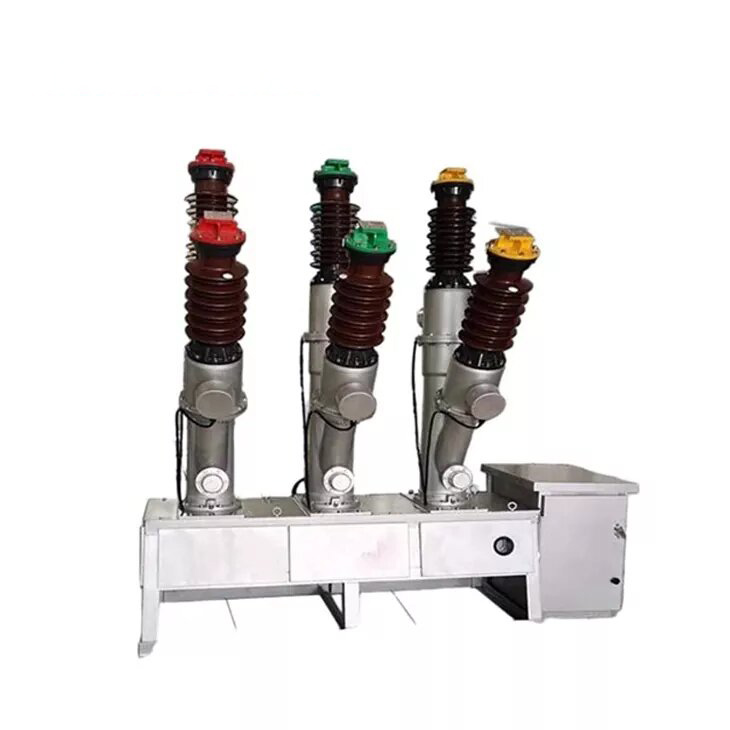

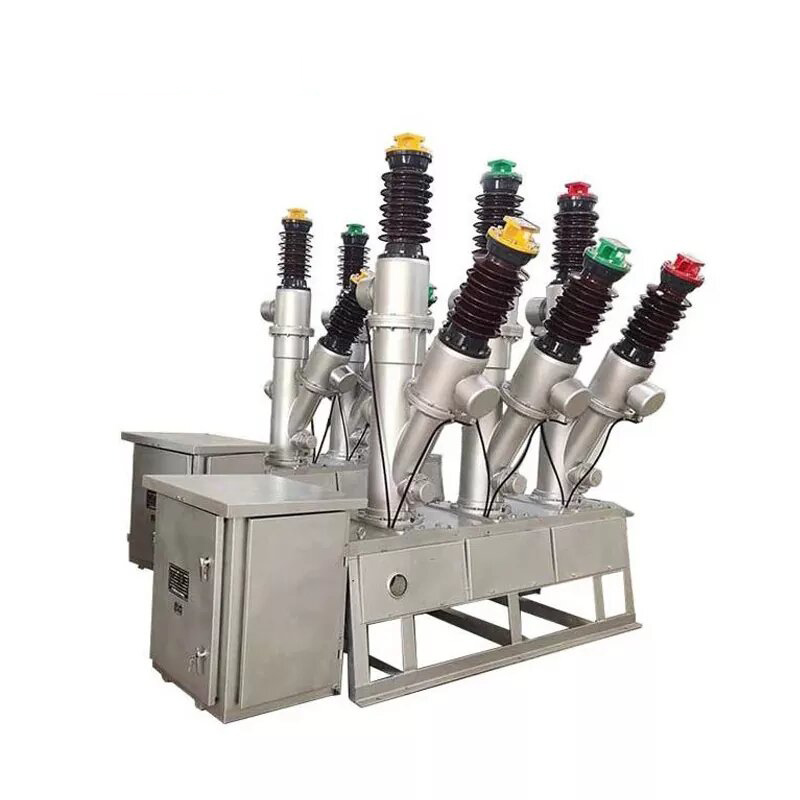

LW8-40,5 35KV välistingimustes vahelduvvoolu kõrgepinge SF6 kaitselüliti

LW8-40,5 35KV välistingimustes vahelduvvoolu kõrgepinge SF6 kaitselüliti

       LW8 (A) -40,5 välistingimustes AC SF6 kaitselüliti on kolmefaasiline, 50Hz välistingimustes kõrgepinge elektriseade, mis on mõeldud kasutamiseks toitesüsteemides, mille nimiväär on 40,5 kV. See kasutab kaarekultuurimise ja isoleerivate söötmena SF6 gaasi, millel on kokkusurutud gaasi kaareekstüümimismehhanism, pakkudes paremat katkestamisvõimet. See kaitselüliti sobib rakenduste jaoks elektrienergia alajaamades, elektrijaamades ja jaotusvõrkudes, kus see suudab usaldusväärselt vahetada nii nimiväärtuse kui ka lühisevoolu. See sobib ideaalselt ka lingilüliti või kondensaatoripankade lahtiühendamiseks. Seade sisaldab sisseehitatud voolu trafo mõõtmiseks ja kaitseks, muutes selle suurepäraseks valikuks vanemate kaitselülitisüsteemide täiendamiseks.

Tootestruktuur

Breakeril on portselanist kolonni kujundus, millel on kolm erinevat faasi, millest igaüks on varustatud eraldi kaarekujulise kambriga, mis on täidetud suruõhuga. Kolmefaasiline gaas on ühendatud vasktorudega. Lüliti põhikomponentide hulka kuuluvad portselani korpus, voolutrafo, kaare kustutuskamber, absorbeerija, töömehhanism, ülekandekarp, alusraam, ühendusvardad ja vedrud. Portselanist varrukas on tugi ja isolatsioon, mis ühendab kaitselüliti peamisahela toitesüsteemiga. See moodustab ka osa survenumbrist, pakkudes tugevat jõudu ja tagades õhukindluse.

Rakendused:

 Võimeülekanne ja jaotus: sobib kasutamiseks alajaamades, trafojaamades ja energiajaotusvõrkudes.

 Mõõdevad toimingud: käitleb tõhusalt nimivoolusid, lühisevoolusid ja hädaolukorra lahtiühendusi.

Kapaadite pangakaitse: saab kondensaatorpanga ohutult lahti ühendada, tagades süsteemi sujuvatele toimingutele.

Ideaalne asendamine: suurepärane võimalus süsteemis vanemate vananenud kaitselülitite asendamiseks.

Keskkonnatingimused:

Altituud: kuni 3000 meetrit merepinnast kõrgemale.

 Temperatuur: vahemikus -30 ° C kuni +45 ° C.

Pollimise tase: sobib II, III või IV tasemena klassifitseeritud keskkondadele.

Humeidsus: päevane keskmine õhuniiskus ei ületa 95%, kuu keskmine üle 90% (temperatuuril 25 ° C).

 Tuulerõhk: mitte üle 700Pa, mis on samaväärne tuule kiirusega kuni 34 m/s.

 Kasutamise tingimused: ideaalne tuleohtlike materjalide, plahvatusriskide, keemilise korrosiooni ja raske vibratsiooni puuduvate alade jaoks.

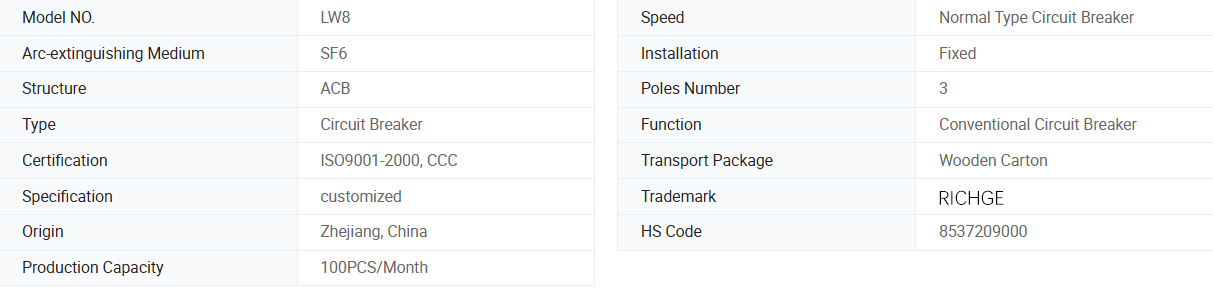

Põhiteave.

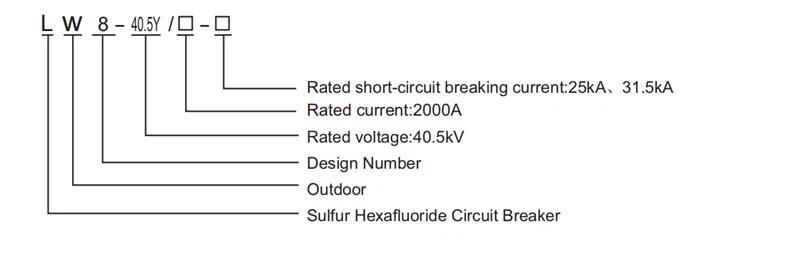

Mudeli kirjeldus

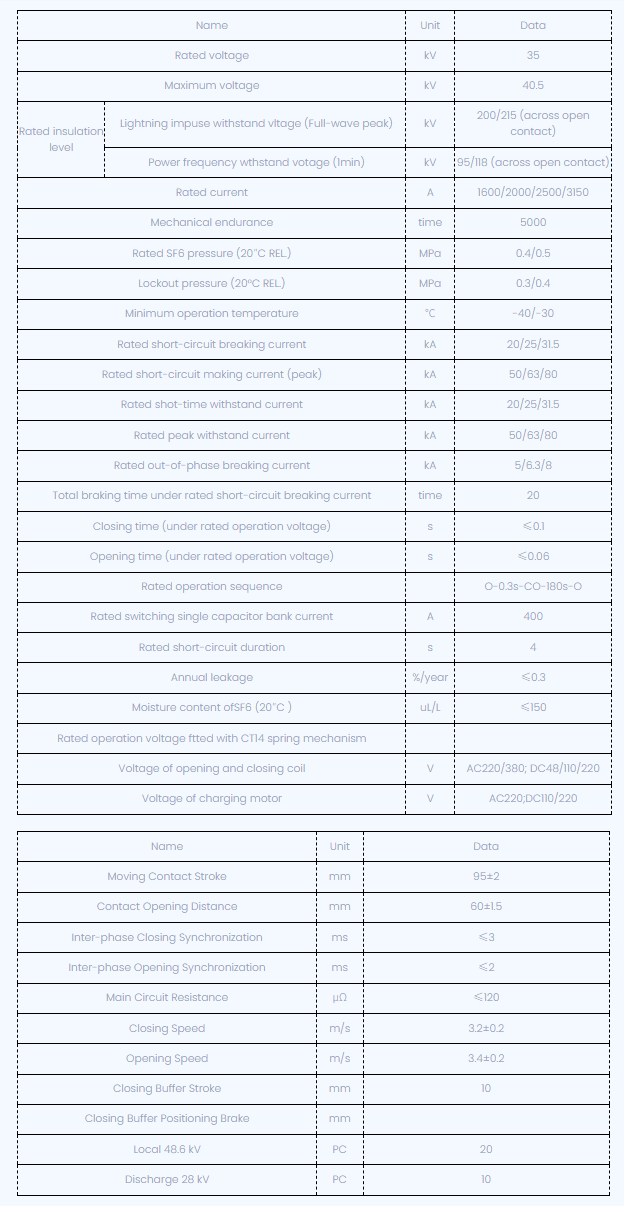

Tehnilised parameetrid

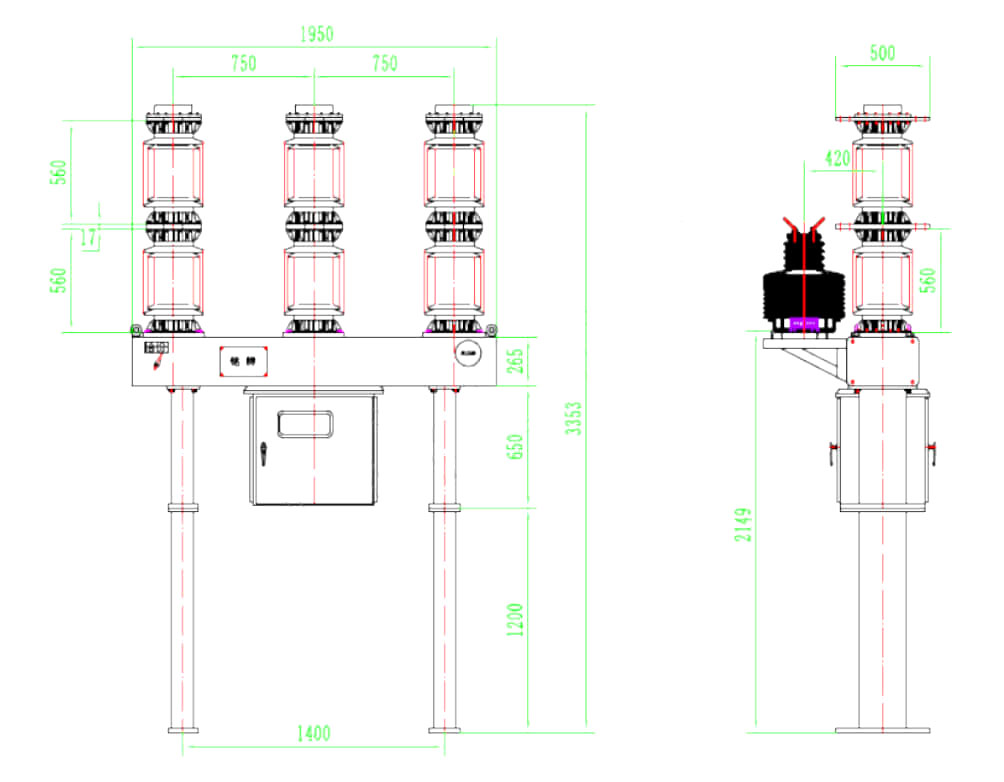

Tehniline joonistamine

LW8-40.5 SF6 kaitselüliti tellimisjuhised

1: kaitselüliti mudel, spetsifikatsioonid;

2: hinnatud elektriparameetrid (pinge, vool, purunemisvool jne)

3: keskkonnatingimused (ümbritseva õhu temperatuur, kõrgus, keskkonnareostuse tase);

4: ajami tööpinge ja mootori pinge;

5: sise- või väliste voolu trafode arv, voolu suhe ja taseme kombinatsioon. Sekundaarne koormus;

6: varuosade nimi ja kogus, spetsiaalsed tööriistad ja seadmed (tuleb tellida eraldi).
