M5-seeria 5/2-suunaline mehaaniline ventiil | M5 keermekäik ja manuaalne juhtklapp

Kaubamärk: SOLH by Richge Technology | 5/2-suunaline vedrutagastusega mehaaniline ja käsijuhtklapp M5 × 0,8 keermega

1. Toote ülevaade

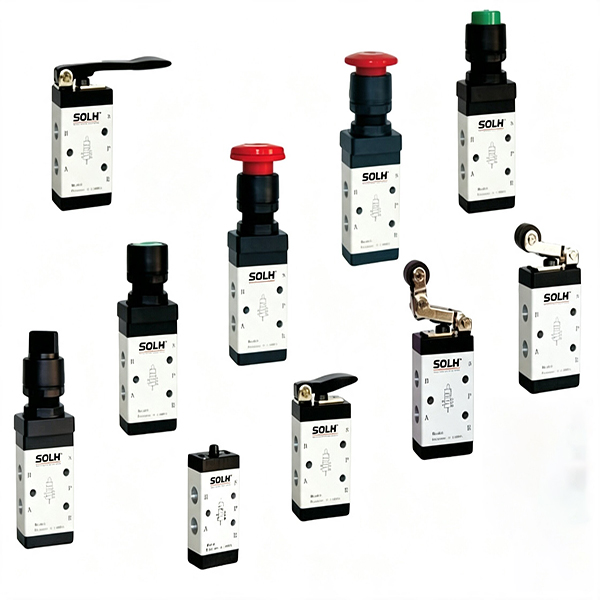

     SOLH M5 seeria on professionaal5/2-suunaline pooli tüüpi mehaaniline ventiil ühtse M5×0,8 peenkeermega liidesega. Rullivaba disainiga teostab see õhuringluse tagurdamise puhtalt välise mehaanilise jõu ja automaatse vedru lähtestamise abil. Laialdaselt kasutatav silindri käigu piirangu positsioneerimiseks, kohapealse signaali tagasiside ja seadmete käsitsi käivitamise-seiskamise pneumaatiliseks juhtimiseks. Täisseeria hõlmab kahte põhitüüpi: mehaaniline päästik (rull / kolb) ja käsitsi juhtimine (nupp / hoob). See on täielikult vahetatav AirTAC M5 seeria ja universaalsete kodumajapidamises kasutatavate mehaaniliste ventiilidega, mida saab otse vahetada.

  1.1 Standardne lennusadama definitsioon

     • P Port: Peamine suruõhu sisselaskeava

     • A/B tööpordid: Ühendage kahepoolse toimega silindritega teleskoopjuhtimiseks

     • R1/R2 kaks väljalaskeporti: klapi korpuse küljele paigaldatud väljalaskeavad, mis ühilduvad otseselt mikrosummuti paigaldusega müra vähendamiseks ja tolmu vältimiseks

     • Põhifunktsioon: 5/2-suunaline vedrutagastusstruktuur, lähtestub pärast välise jõu eemaldamist automaatselt algolekusse

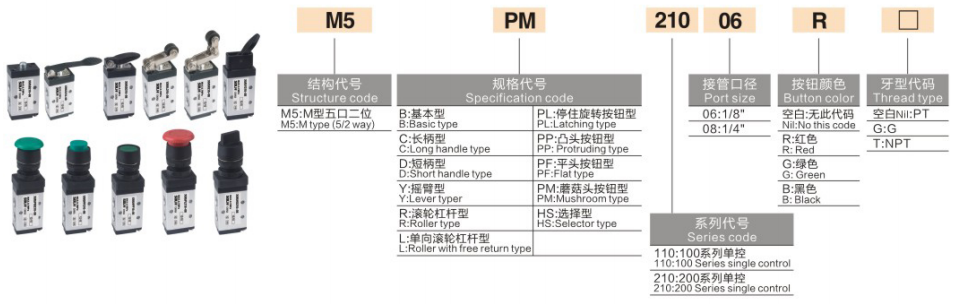

2. Mudeli kodeerimise ja pea tüübi valiku juhend (põhivaliku alus)

 1. Ühtne kodeerimise reegel: M5【Pea kood】-05 (05 tähistab ühtset M5 keermeporti täisseeria jaoks)

 2. Mudeli näide: M5R-05 | Rullkangi tüüpi 5/2-suunaline mehaaniline ventiil standardse M5 keermepordiga

3. Tehnilised põhiparameetrid

4. Struktuuripõhiste eelised

     • Tasakaalustatud pooli struktuur: võtab vastu tasakaalustatud liuguri konstruktsiooni, vaba õhuallika vasturõhu häiretest. Tundliku ja kerge käiguga tagurdamise lõpuleviimiseks on vaja ainult väikest välist jõudu.

     • Kahepoolne väljalaskesüsteem: Välise paigutusega sõltumatud R1/R2 kahepoolsed väljalaskepordid. Paigaldage otse mikrosummutid, et saavutada tõhus müra vähendamine ja tolmuisolatsioon, tagades stabiilse pikaajalise töö.

     • Mitme nurga all paigaldamine: Klapi korpuse ülemine ja alumine osa on reserveeritud kinnitusavadega, mis toetavad suvalise nurga all fikseeritud paigaldust, et kohaneda erinevate seadmeruumide paigutustega.

     • Täisseeria universaalne vahetatavus: ühtne klapikorpuse üldsuurus kogu M5-seeria jaoks, mis ühildub sama spetsifikatsiooniga kollektori alusega tasuta asendamiseks ja mooduli kokkupanekuks.

5. Toetavad tarvikud ja kollektori alus

     • M5 kollektori alus (M5M): 1F/2F/3F mitme lüliga kollektoriplaadid, mis realiseerivad tsentraliseeritud P-pordi õhuvarustuse, asendades hajutatud ühe ventiiliga torustiku, et lihtsustada vooluahela paigutust.

     • Toetavad abiseadmed: M5 kuni G1/8 vähendavad sirged liitmikud, M5 mikrosummutid, M5 kiirühendused (sobivad φ3/φ4 õhutorudega), fikseeritud kinnitusklambrid.

6. Valiku eristus: M5 vs S3 mehaaniline klapp

7. Klassikalised rakendusahelad

     • Silindri piiride juhtimine: silindri deflektor käivitab M5R rulliku mehaanilise ventiili, väljastab juhtõhu signaali 4 V solenoidklapi juhtimiseks, realiseerides automaatse tagurdamise, kui silinder jõuab määratud asendisse.

     • Käsitsi käivitamise-seiskamise juhtimine: M5PP seenenuppventiil juhib otse väikeste kahekordse toimega silindrite teleskoopilist tegevust kohapeal käsitsi kasutamiseks.

     • Koosteliini tööriistade tuvastamine: M5B kolvi ülemise varda ventiil toimib vormikohase tuvastamise lülitina, et realiseerida automaatne pneumaatiline loogikakäivitus tööriistade positsioneerimiseks.

Ühe lause kokkuvõte

     SOLH M5 seeria on täisfunktsionaalne 5/2-suunaline vedrutagastusega mehaaniline ventiil, millel on ühtne M5 × 0,8 keerme. Integreerides mehaanilise käigupiirangu ja mitu käsitsijuhtimisrežiimi, on sellel tundlik tegevus, vastupidav jõudlus ja universaalne vahetatavus, mis on eelistatud mikropneumaatiline juhtkomponent silindri signaali tagasiside ja seadmete käsitsi pneumaatilise lülitamise jaoks.
