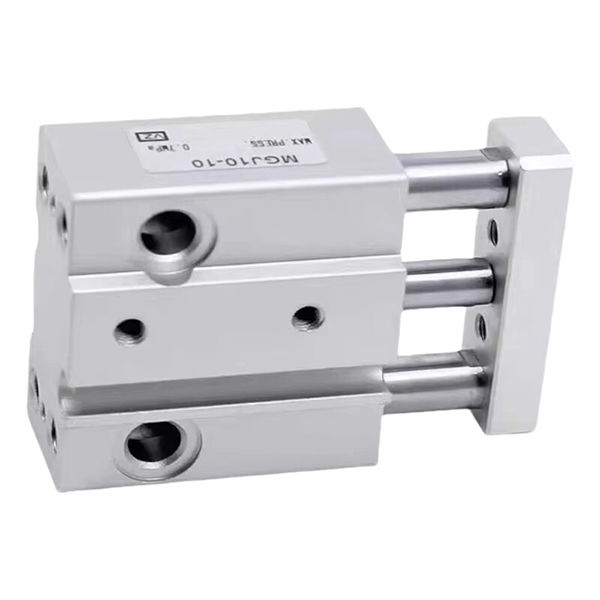

MGJ seeria ülikompaktne mini juhtvarda silinder | Kõrge täpsusega pöörlemisvastane tüüp

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MGJ seeria on üliväike, ülitäpne ja kerge juhtvarda silinder, mis on spetsiaalselt loodud mikroautomaatika stsenaariumide jaoks. Sellel seerial on ülikompaktne miniatuurne struktuur, ±0,1° täpne pöörlemisvastane jõudlus, kahesuunaline kinnitus ning ühepoolne tsentraliseeritud torude ja juhtmestiku disain. See seeria katab ainult φ6 ja φ10 ava suurusi ülilühikese käiguga 5 mm kuni 20 mm. See on täiuslikult kohandatud mikrokoormuse, piiratud ruumi ja ülitäpsete positsioneerimisrakenduste jaoks elektroonikaseadmetes, meditsiiniinstrumentides ja täppismasinates, toimides miniatuursete automatiseeritud süsteemide põhitäitekomponendina.

Põhipositsioneerimine ja struktuuriomadused

1.Äärmiselt miniatuurne ja ülikompaktne suurus

• Üliväike spetsifikatsiooni katvus: Saadaval φ6mm ja φ10mm üliväikeste avadega, sobivate lühikeste käikudega 5/10/15mm (φ6) ja 5/10/15/20mm (φ10), mis on loodud eranditult mikrokäiguliste sõidunõuete jaoks.

• Õhuke ja õhuke keha mõõde: MGJ6 ülikompaktsel mudelil on üliõhuke ja kitsas kere suurus 23+taktiline (pikkus) × 29mm (laius) × 14,5mm (kõrgus), mis võtab minimaalselt paigaldusruumi ja kohandub väga integreeritud kompaktsete seadmete paigutusega.

2.Kõrge täpsusega pöörlemisvastane jõudlus

• Sisseehitatud kahe juhtvarda ja integreeritud juhtraami struktuuriga varustatud MGJ-seeria saavutab suurepärase läbipaindevastase võime. Ülimadala pöörlemise tolerants saavutab±0,1°, vältides tõhusalt asendi kõrvalekaldeid mikroosade kinnitamise, kokkupanemise ja peenreguleerimise ajal ning tagades ühtlase ülitäpse positsioneerimise täpsuse.

3.Paindlik paigaldus ja tsentraliseeritudTorustiku disain

• Kahesuunaline paigaldustugi: Nii alumine kui ka tagumine pind on reserveeritud fikseeritud paigaldamiseks, toetades mitme nurga all paiknevat paigutust kitsastes ja kitsastes kohtades ning stseeni kohanemisvõimega.

• Ühepoolne tsentraliseeritud torustik ja juhtmestik: Õhutorud ja magnetlülitusliinid on paigutatud ühele küljele ühtlaselt, mis tagab korraliku ja standardiseeritud juhtmestiku tiheda mitmesilindrilise paigutuse ajal, lihtsustades kohapealset paigaldamist ja hilisemat hooldust.

• Topeltlüliti paigaldamine ülilühikese käigu jaoks: Isegi minimaalse käigupikkusega 5 mm saab varustada kahe magnetlülitiga, mis tagab mõlema käiguotsa igakülgse asukoha tuvastamise ilma surnud nurgata.

4.Kerge ja vastupidav tsükliline töö

• Ülimalt kerge kehakaal: Äärmiselt väike kogukaal — MGJ6-5 on vaid 27,3 g ja maksimumspetsifikatsiooniga MGJ10-20 on kõigest 63,2 g, mis vähendab oluliselt seadmete koormust ja sobib kergete mikroautomaatsete mehhanismide jaoks.

• Hooldusvaba ja stabiilne töö: Võttes kasutusele õlivaba määrdekonstruktsiooni kahe otsaga kummipuhvritega, toetab see pikaajalist kõrgsageduslikku kerge koormusega tsüklilist liikumist, millel on madal müratase, stabiilne töö ja pikk kasutusiga.

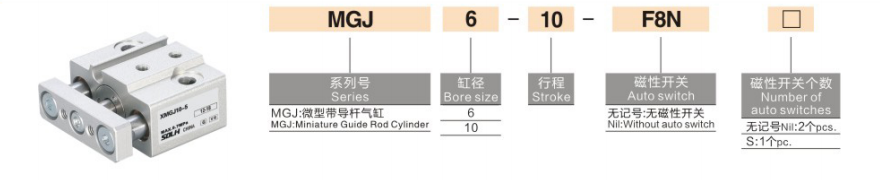

Täielik mudeli kodeerimise reegel

Mudeli näited: MGJ6-10-F8N | MGJ10-15S

Standardtellimuse viitenäited

• MGJ6-5: φ6 ava, 5 mm käik, standardtüüp ilma magnetlülitita

• MGJ10-15-2S: φ10 ava, 15 mm käik, varustatud 2 magnetlülitiga kahe otsa asendi tuvastamiseks

• MGJ6-10-F8N: φ6 ava, 10 mm käik, sobitatud magnetlülitiga D-F8N

Tehnilised põhispetsifikatsioonid (20 ℃, 0,5 MPa standardtingimus)

1. Põhilised üldspetsifikatsioonid

• Töörežiim: Kahetoimeline edasi-tagasi liikumine

• Töörõhu vahemik: 0,15 ~ 0,7 MPa; Tõkestusrõhk: 1,05 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba töökeskkond)

• Kolvi töökiirus: 50-500 mm/s

• Puhverrežiim: Kahe otsaga kummipuhver stabiilseks löögi neeldumiseks

• Määrimisrežiim: Õlivaba hooldusvaba töö

2.Teoreetiline väljundi tõukejõud (@0,5 MPa)

3.Toote kaalu spetsifikatsioon (g)

Tüüpilised tööstusliku rakenduse stsenaariumid

• Elektroonilised täppisseadmed: Mobiiltelefoni ja kaamera komponentide mikrokinnitus, pisikese PCB plaadi lükkamine, terminali pressimispositsioneerimine ja mikromooduli täppismonteerimine.

• Meditsiiniseadmed: Miniatuurne klapi ümberlülitamine, proovivõtu nõela tõstmine ja langetamine ning minimaalselt invasiivsete meditsiiniseadmete täpne juhtimine, mis vastab meditsiinilise puhta ja stabiilse töö nõuetele.

• Täppismasinad ja optika: mikroosade koostu positsioneerimine, optilise läätse peenreguleerimine, tuvastussondi mikronihke kalibreerimine ja ülitäpsed mikroreguleerimismehhanismid.

• Pooljuhtide tööstus: Pisikeste vahvlite mikrotõlge, miniatuurne rakise tõstmine ja positsioneerimine ning kerge koormusega tegevus tolmuvabades puhaste pooljuhtide töökodades.

MGJ seeria vs MGP seeria põhivõrdlus (mini vs standard)

Valiku kiirjuhend

1. Ava suuruse valik: Valige φ6mm töökoormuse jaoks ≤10N; valige töökoormuse ≤30N jaoks φ10mm, stabiilse töö tagamiseks sobitage ohutusteguriga ≥2.

2. Käigu spetsifikatsiooni valik: Valige 5/10/15/20 mm ülilühike käik vastavalt tegelikele mikronihkega sõidunõuetele.

3. Magnetlüliti konfiguratsioon: valige kahe otsa asendi tuvastamiseks 2S; valida ühe otsaga signaali tagasiside jaoks üksik S; lülitivaba põhimudeli märgistus puudub.

Ühe lause kokkuvõte

     SOLH MGJ seeria ülikompaktne mini juhtvarda silinder on mikromõõduga, ±0,1° kõrge pöörlemisvastase täpsusega, kerge õlivaba töö ja paindliku paigaldusega, olles optimaalne ülitäpne mikropneumaatiline ajam piiratud ruumiga miniatuurse automaatika, meditsiini- ja elektroonikaseadmete jaoks.
