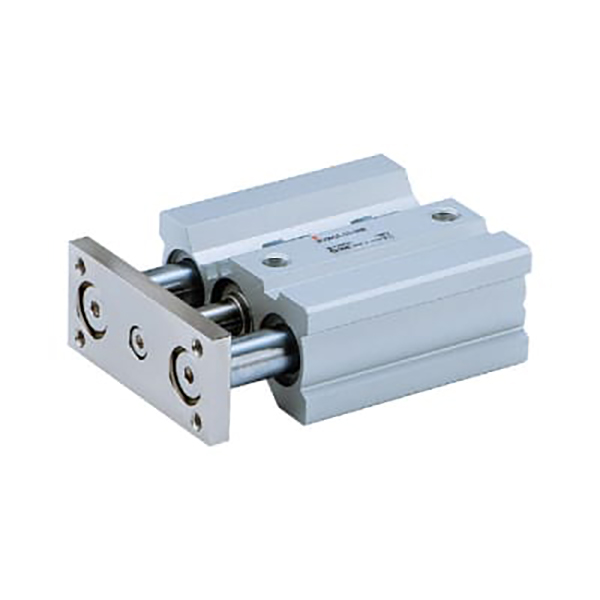

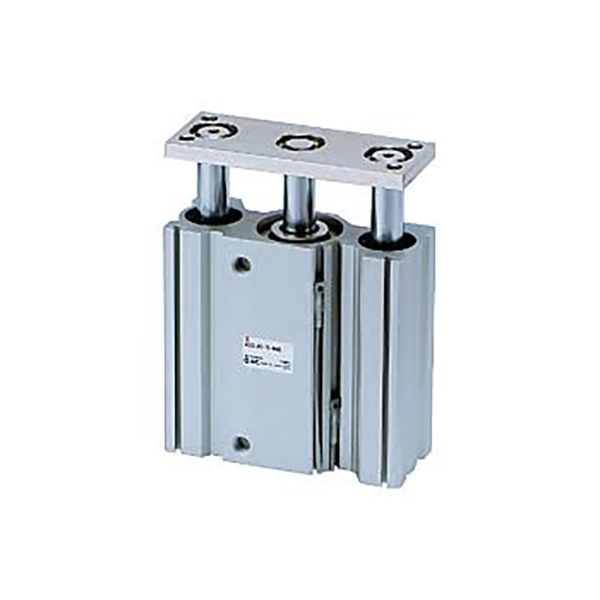

MGQ seeria kompaktne juhtvarda silinder

MGQ seeria õhuke kompaktne juhtvarda silinder | Suure jäikusega pöörlemisvastane pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

     SOLH MGQ seeria on õhuke integreeritud juhtvarda silinder, mis on mõeldud piiratud ruumiga automatiseerimisjaamadele. Tänu üliõhukesele integreeritud juhtvarda konstruktsioonile tagab see suurepärase külgkoormuse vastupidavuse ja ülitäpse pöörlemisvastase jõudluse. Hõlmab kogu avavahemiku φ12mm kuni φ100mm, pakub seeria kahte südamiku laagrikonfiguratsiooni: MGQM liuglaager ja MGQL kuullaager. Seda kasutatakse laialdaselt täpseks lükkamiseks, tõstmiseks, tooriku peatamiseks ja positsioneerimiseks, mis nõuavad kompaktset paigaldust, jäika juhtimist ja läbipaindeta toimimist.

Peamised struktuurieelised

• Üliõhuke integreeritud korpus: Juhtvardad ja silindri korpus on vormitud, vähendades üldist paksust 50% võrreldes traditsiooniliste juhtvarda silindritega. See on optimaalne valik väga kompaktsete seadmete disaini ja piiratud ruumiga paigaldusskeemide jaoks.

• Kahesuunaline suure jäikusega struktuur: Sümmeetriline kahe juhtvarda tugi suurendab oluliselt külgkoormuse vastupidavust, külgkandevõimega on rohkem kui kaks korda suurem kui tavalistel stopperisilindritel. See talub tõhusalt painutust ja väändumist, kohandudes ekstsentrilise koormuse ja löökide töötingimustega.

• Oma klassi parim pöörlemisvastane täpsus: MGQL kuullaagritüüp saavutab ülikõrge mittepöörlemise täpsuse ±0,04°~±0,08° (suurem täpsus suurema avaga); MGQM liuglaagritüüp pakub stabiilset positsioneerimistäpsust ± 0,05 ° ~ ± 0,10 °, mis vastab erinevatele täpsuse positsioneerimise nõuetele.

• Kahe laagri konfiguratsioon täisstsenaariumide jaoks: liuglaager (MGQM) madalate kuludega suure koormuse, tolmuse ja karmi keskkonna jaoks; kuullaager (MGQL) ülisujuvaks madala hõõrdumisega liikumiseks ja kõrgsageduslikuks täpseks rattasõiduks.

• Standardne Premium konfiguratsioon: Sisseehitatud magnetrõngas ühilduvuse tagamiseks magnetlülititega, kahe otsaga kummipuhvrid stabiilseks tööks ja õlivaba hooldusvaba disain, mis sobib puhtasse tööstuskeskkonda.

• Täielikud standardsed spetsifikatsioonid: Täielikud avamõõdud φ12mm kuni φ100mm standardkäiguga 25mm kuni 250mm, mis katab enamiku keskmise ja suure koormuse automatiseerimisega sõidustsenaariume.

Täielikud mudeli nimetamise reeglid

Mudeli näide: MGQM32-50-M9BW-XB6

Standardtellimuse viitenäited

• MGQM25-30: 25 mm ava, 30 mm käik, standardtüüpi liuglaager

• MGQL40-75-2M9B: 40 mm ava, 75 mm käik, kuullaagritüüp kahe magnetlülitiga

• MGQM50-100-XB6: 50 mm ava, 100 mm käik, kõrge temperatuurikindel liuglaagri mudel

Standardsed tehnilised põhiparameetrid

(Standardkatsetingimused: 20 ℃ normaaltemperatuur, 0,5 MPa nimirõhk)

1. Üldised jõudlusparameetrid

• Töörõhu vahemik: 0,12-1,0 MPa (φ12/16); 0,1–1,0 MPa (φ20–100)

• Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba tavakeskkond); -10 ℃ ~ 150 ℃ (XB6 kõrgtemperatuuriline versioon)

• Kolvi töökiirus: 50-500 mm/s (φ12-63); 50–400 mm/s (φ80/100 suur ava)

• Puhverrežiim: Standardne kahe otsaga kummipuhver; valikuline õhkpadja puhver tugevate töötingimuste jaoks

• Määrimisrežiim: Õlivaba hooldusvaba töö, sobib puhastesse töökodadesse

2. Teoreetilised tõukejõu andmed (@0,5 MPa, ühik: N)

3. Toote kaalu andmed (50 mm käik, ühik: kg)

MGQM vs MGQL põhivaliku võrdlus

Paigaldusmeetodid ja tüüpilised rakendusstsenaariumid

1. Paindlik mitme kinnitusega disain

• Otsene korpuse kinnitamine: Reserveeritud kruviaugud ülemisel, alumisel ja külgpinnal otseseks kinnitamiseks; mudelitel, mis on suuremad kui φ32 mm, on neljapoolsed lülitussooned mitmesuunalise magnetlüliti paigaldamiseks, mis võimaldab kiiret kokkupanekut ja hooldust.

• Valikuline lisakinnitus: Saadaval on ääriku (F) ja jalatoe (L) tarvikud, mis toetavad horisontaalset ja vertikaalset mitme nurga all olevat paigutust, et kohaneda erinevate seadmete konstruktsioonilahendustega.

2. Peamised tööstuslikud rakendused

• Konveieriliinide automatiseerimine: tooriku peatamine, kaubaaluste positsioneerimine ja materjali tõstmine; tugev löögikindlus takistab tooriku nihkumist suurel kiirusel transportimisel ja piiramisel.

• 3C elektrooniline täppistöötlus: PCB tihvti väljutamine, klemmide pressimise positsioneerimine ja tooriku kerge ümbertõstmine; kõrge pöörlemisvastane täpsus tagab null-paindeta täpsuse.

• Pakkimismasinad: materjali deflektori juhtimine, silovärava ümberlülitamine ja materjali lükkamine lühikese vahemaa tagant; üliõhuke korpus kohandub suurepäraselt kompaktse pakkimisseadmete paigutusega.

• Üldine tööstusautomaatika: Jig tõstmine, osade väljaviskamine ja ekstsentriline koorma juhtimine; asendab traditsioonilisi eraldi silindri + juhtvarda kombinatsioone, et lihtsustada seadmete struktuuri ja vähendada kulusid.

MGQ vs MGP vs MGG seeria põhjalik võrdlus

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Arvutage vajalik tõukejõud tegeliku koormuse alusel; valige ava suurus teoreetilise tõukejõuga ≥ tegelik koormus × 1,5, jättes ülekoormuse vältimiseks 50% ohutusvaru.

2. Laagri tüübi valik: Valige MGQM liuglaager raskete, tolmuste ja ekstsentriliste töötingimuste jaoks; vali MGQL kuullaagrid ülitäpse positsioneerimise ja kõrgsagedusliku tsüklilise liikumise jaoks.

3. Funktsionaalse konfiguratsiooni valik

￮ Nõudlus asukoha tuvastamiseks: varustage M9B/M9BW magnetlülitid (4-poolne paigaldus on saadaval ≥32 mm ava jaoks)

￮ Kõrge temperatuuriga keskkond: valige -XB6 kõrge temperatuurikindel valik (max 150 ℃)

￮ Suure mõjuga töö: minge üle valikulisele õhkpadja puhvrile (standardvarustuses kummipuhvriga)

Ühe lause kokkuvõte

     SOLH MGQ seeria üliõhuke kõrge jäikusega juhtvarda silinder integreerib ruumisäästliku disaini, tugeva külgsuunalise kandevõime ja ülikõrge pöörlemisvastase täpsuse, pakkudes kulutõhusaid ja kõrge stabiilsusega lineaarseid sõidulahendusi kompaktsete, täpsete ja raskete automaatsete peatamis-, tõste- ja tõukamisjaamade jaoks.
