SOLH MHC2 seeria Angular Pivot pneumaatilise haaratsi täielik tootetutvustus

Kaubamärk: Richge Technology SOLH

Toote ülevaade

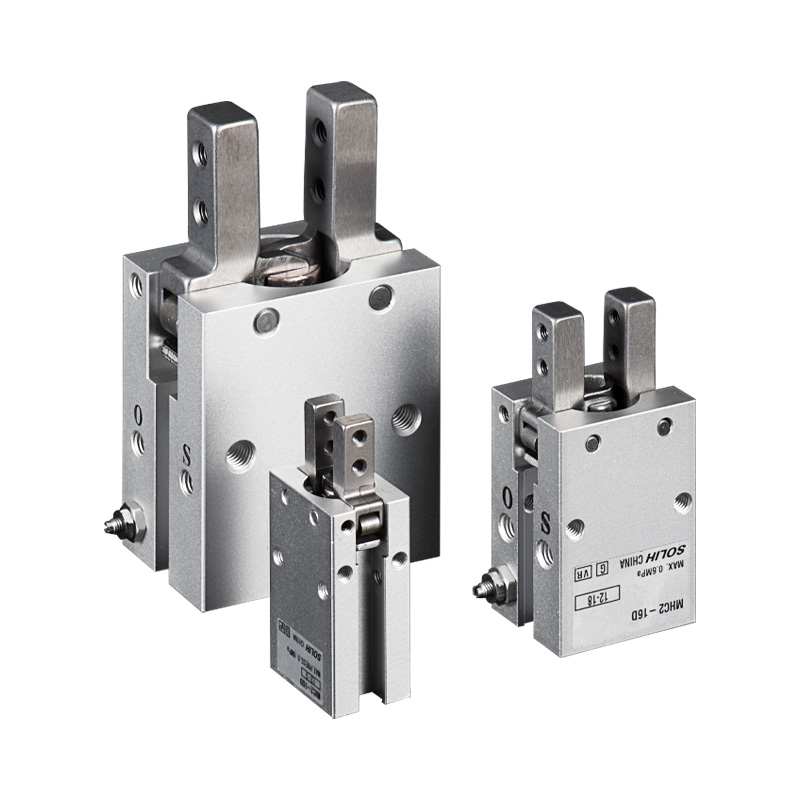

     SOLH MHC2 seeria on standardne pöördenurgaga 2-lõualine pneumaatiline haarats. Kahekordsest nookurmehhanismi suruvast kolbist juhituna pöörlevad lõuad lineaarse paralleelkäigu asemel ümber alumise pöördepunkti. Maksimaalne lõua pöördenurk: 30°. Saadaval avamõõdud: 6/10/16/20/25mm. Kaks töövarianti: kahekordse toimega (D) ja ühekordselt avatud normaalselt avatud (S). Sisseehitatud reguleeritavad drosselklapid kiiruse reguleerimiseks. Ühildub M9BW seeria magnetlülititega avatud/suletud oleku tagasiside saamiseks. Otsene mõõtmete vahetamine imporditud MHC2-ga

     MHZ2 paralleelhaaratsi täiendus: MHZ2 = lõualuude lineaarne translatsioon; MHC2 = pöörlevad pöördelõuad. Ideaalne kitsa põhjaliku paigaldusruumi jaoks ja välisküljel oleva detaili haaramiseks.

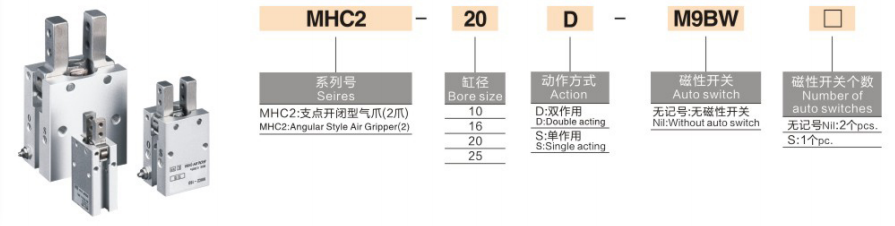

Täielik mudeli kodeerimise reegel

  1. Vorming: MHC2 – 16 D – □ – M9BW – □

     -- MHC2: seeriakood, standardne pöördenurgaga haarats

     -- 16: ava suurus: 6 / 10 / 16 / 20 / 25 mm

     -- Töörežiim

       * D: kahepoolse toimega – õhuvarustusklambrid, vastupidised õhuvabastused; suur kinnitusmoment, universaalne tavatüüp

       * S: ühekordse toimega EI, tavaliselt avatud — õhuvarustusklambrid; vedru vabastab õhuga lõikamisel tooriku automaatselt

         Märkus. Standardne MHC2 EI paku ühetoimelist normaalselt suletud (NC) varianti

     -- Keskmine segment: kere valik (MHCA2 lühikese korpuse / otsapordi variant; tühi = standardne külgpordiga põhimudel)

     -- M9BW: magnetlüliti

        * Tühi = lülitit pole (eelpaigaldatud magnetrõngas, reserveeritud on ainult kinnituspesa)

        * M9BW / M9BL = universaalne pooljuht-magnetlüliti asendi tagasiside jaoks

     -- Sufiks: magnetlülitite kogus

        * Tühi = 2 tk standard (tuvastab nii klambri kui ka vabastusasendi)

        * S = ainult 1 magnetiline lüliti

  2. Standardtellimuse näide

    MHC2-16D-M9BW:MHC2 standardne nurkpöördhaarats, ava 16, kahetoimeline, 2tk M9BW magnetlülitid, standardne külgmine pordi korpus.

Tööpõhimõte ja peamised konkurentsieelised

  1. Pöördklapi pöördemehhanism

     Lõuad pöörlevad ümber alumise pöörde. Lõuaotsad laienevad avamisel väljapoole. Ideaalne välisküljele kinnitamiseks, kus paralleelsed haaratsid võivad ebapiisava sügavusruumi tõttu mehaanilisi häireid tekitada. Pöördeulatus: +30° ~ -10°.

  2. Sümmeetriline topeltkolviajam

     Loob suure kinnitusmomendi; mõlemad lõuad õõtsuvad sünkroonselt tasakaalustatud koormusega. Sisseehitatud ühesuunalised drosselklapid, avamis-/sulgemiskiiruse reguleerimiseks pole vaja lisakiiruse reguleerimise liitmikke.

  3. Madala kõrgusega kompaktne korpus

     Õhuke kontuur, sobib suurepäraselt miniatuurse roboti otsaefektori ja kitsa kappi paigaldamiseks.

  4. Õlivaba töö

     Tehases eeltäidetud pika kasutusea määre, mis ühildub kuiva filtreeritud suruõhuga pidevaks rattasõiduks.

  5. Magnetilise asukoha tuvastamine on valmis

     Sisseehitatud magnetrõngas, teeb koostööd M9BW lülititega, et edastada lõua olekusignaal PLC-le, et hinnata töödeldava detaili olemasolu.

  6. Mitmesuunaline paigaldusalus

     tihvtide aukude ja kruvidega kinnitusavade leidmine alumisel pinnal; horisontaalne ja vertikaalne paigaldus toetatud. Pikendatud kohandatud kinnitust saab paigaldada lõugadele.

Ühtne üldiste tehniliste kirjelduste tabel

Kinnitusmomendi tabel @0,5 MPa (ühik: N·m)

Valiku võrdlus: MHC2 Angular Grapper VS MHZ2 Parallel Grapper

Samm-sammuline valikujuhend

  1. Töörežiimi valik

     -- 24h pidev massiautomaatika, nõutav maksimaalne kinnitusmoment → D kahetoimeline (eelistatud tavavool)

     -- Kuumpressimis-/stantsimisjaamad, automaatne vabastamine, et vältida töödeldava detaili muljumist pärast võimsuskadu → S ühetoimeline EI

        MHC2 standardseeria ilma NC väljalülitusrežiimita. Kui pärast voolukatkestust on vaja püsivat kinnitamist, valige MHZ2-C seeria.

  2. Otsus töötingimuste kohta

  ✅ Eelistage MHC2, kui:

     -- Piiratud seadmete sügavus; paralleelne lineaarne haarats segab sõidu ajal raami

     -- Külgmise söötmise protsess, haarake töödeldav detail välisringist

     -- Väline klamber väikeste plastkorpuste, pudelikorkide, torukujuliste osade jaoks

     -- Minirobot EOAT vajab üliõhukest kompaktset haaratsikontuuri

  ❌ Valige selle asemel MHZ2, kui:

     -- Toorik vajab tsentreeritud stabiilset kinnitust ilma pöördemomendita

     -- Vaja on pikka pikendatud kohandatud kinnitust (tõsine pöördemomendi nõrgenemise oht)

     -- Ülikõrge korduspositsioneerimine ±0,01 mm on kohustuslik

     -- Vajalik on väljalülitatud püsiklamber (NC on tavaliselt suletud).

  3. Signaali tuvastamise valik

     -- Täisautomaatne tootmisliin koos PLC tooriku tuvastamisega → Varustage M9BW magnetlülitid

     -- Lihtne käsitsi kinnitus ilma automaatse loogikata → Põhimudel ilma lülititeta

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- 3C automaatika: plastkorpuste ja pistikute välimine kinnitus, miniatuurne komponentide komplekt

     -- Pakkimismasinad: pudelikorgi korjamine, väikeste materjalikastide külgmine ülekandmine

     -- Kontrollimise tööriistad: välimine positsioneerimine torukujuliste ja silindriliste toorikute jaoks

     -- Miniroboti otsaefekt külgmise valimiseks ja paigutamiseks kitsasse ruumi

     -- Pritsevormimise abiseadmed: mikroplastosade lammutamine ja korjamine

Standardsed sobitatud pneumaatilised vooluringid

  1. Ahel 1: üldine kahetoimelise haaratsi vooluahel

     AFC õhuteenindusüksus → 4V210 5/2 solenoidventiil → PU6 torud → MHC2 nurkhaardeseade (M9BW lülitub juhtmega PLC sisendisse)

  2. Ahel 2: ühetoimeline normaalselt avatud ohutusahel (automaatne vabastus pärast voolukadu)

     -- AR rõhuregulaator → 3 V 3/2 solenoidklapp → MHC2-XXS ühetoimeline NO haarats

Kasutamise ja hooldamise ettevaatusabinõud

     -- Paigaldage AF-seeria 5 μm täppisõhufilter ülesvoolu; pöördeliigendisse sattuv tolm põhjustab kinnikiilumist.

     -- minimeerida kinnitusdetaili pikendamise pikkust; pikemad kinnitused põhjustavad tugevat tõhusat jõu vähenemist ja tooriku libisemise ohtu.

     -- Vältige ekstsentriliselt rasket koormust; ühepoolne jõud kiirendab pöördetihvtide kulumist.

     -- Reguleerige lõua kiirust järk-järgult sisseehitatud gaasihoova abil; kiire suure kiirusega löök kahjustab toorikuid.

     -- Standardsed tihendid ei ole vastupidavad tugevatele hapetele, leelistele ja orgaanilistele lahustitele; fluori kummist tihendi kohandatud versioon söövitava keskkonna jaoks.

Ühe lause kokkuvõte

     Pöördnurga all olev pneumaatiline haarats SOLH MHC2 kasutab D/S töörežiimide ja sisseehitatud kiirusega gaasipedaaliga pöörleva haardega mehhanismi, kompaktset madalat profiili kitsas sügavusega jaamades välisküljele mähkimiseks, ühildub M9BW magnetlülititega, kasutatakse laialdaselt pudelikorgi, plastkorpuse ja väikeste komponentide küljes olevate haaratiste jaoks.
