MHT2 seeria lülitusliigend, raskeveokite iselukustuv pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

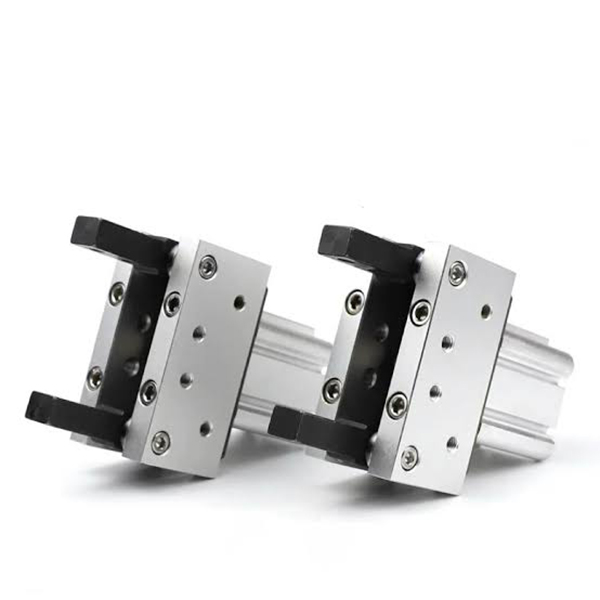

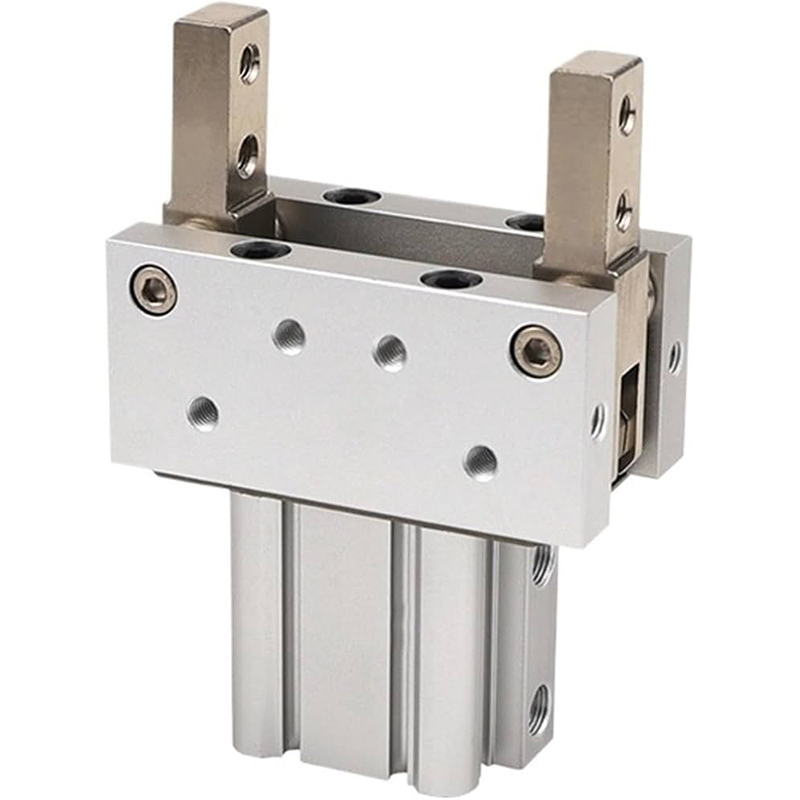

     SOLH MHT2 seeria on lülitusliigendiga käitatav 2-lõualine pöördega nurkhaarats. Silmapaistvate funktsioonide hulka kuuluvad iselukustuv mehhanism, väljalülitusvõime, ülikõrge kinnitusmoment ja neljapoolsed andurite paigalduspesad, millel on suur struktuurne jäikus.

     Optimeeritud raskete detailide kinnitamiseks, transportimiseks ja positsioneerimiseks rangete kukkumisvastaste ohutusnõuetega; eelistatud raskekoormusega haarats kõrge riskiga automatiseeritud jaamade jaoks.

Struktuuri ja disaini põhifunktsioonid

     -- Tööpõhimõte: silindri tõukejõud koos lülituslüli jõuvõimendusmehhanismiga. Kui lõuad sulguvad, jõuab lüliti surnud punkti lukustusasendisse. Kinnitusjõudu võimendatakse 3–5 korda ja ≥80% kinnitusjõudu saab õhurõhu languse / õhu katkemise korral pidevalt säilitada, et tagada usaldusväärne iselukustuvus.

     -- Kere ehitus: ruudukujuline kõva anodeeritud alumiiniumist korpus koos sisseehitatud magnetrõngaga. Neli kinnitussoont (ülemine/alumine/vasak/parem) võimaldavad M9B / A93 seeria magnetlülitite otsest kokkupanekut ilma surnud nurkadeta anduri paigutuse jaoks.

     -- Toimingu tüüp: kahetoimeline (D standardversioon / DZ värskendatud kerge versioon). Lõuad lukustuvad suletud asendis; silindri tõukejõud lähtestab lõuad avamiseks.

     -- Materjali spetsifikatsioon: kõva oksüdatsiooniga alumiiniumist silinder, ülitugevast legeerterasest lõuad, kulumiskindel ühendussõlm. Kõrge jäikus, pikk kasutusiga ja hooldusvaba õlivaba töö.

     -- Paindlik paigaldus: mitu kinnitusava toetavad aksiaalset, piki- ja horisontaalset paigaldust, mis sobivad kompaktseks suletud seadmete paigutuseks.

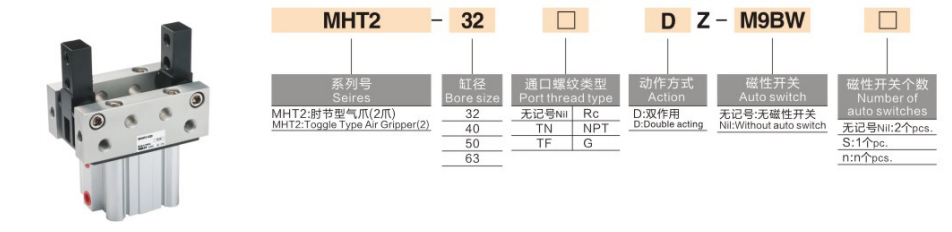

Täielik mudeli kodeerimise reegel

 1. Mudeli näide: MHT2-50DZ-M9BW

  2. Standardtellimuse viitenäited

     -- MHT2-32D: Ava 32, kahekordse toimega standardne põhimudel ilma lülitita

     -- MHT2-63DZ-M9B: Puur 63, uuendatud kerge DZ-tüüp, neljapoolsed anduripesad, varustatud M9B magnetlülitiga

Universaalse tuuma tehnilised kirjeldused (0,5 MPa toiterõhk)

Põhilised konkurentsieelised

  1. Võimas iselukustuv kukkumisvastane jõudlus

     -- Surnud punkti lukustuskonstruktsioon säilitab ≥80% kinnitusjõu pärast õhuvarustuse katkemist või rõhukadu. Tõhusalt kõrvaldage tooriku kukkumise oht kõrge turvalisusega automatiseeritud tootmisliinidel.

  2. Ülikõrge kinnitusmoment raskete ülesannete jaoks

     -- Maksimaalne pöördemoment ulatub φ63 mudeli puhul 106 N·m, mis on võimeline haarama 5–50 kg raskeid toorikuid, ületades palju samaväärse avasuurusega paralleelseid haaratsid.

  3. 360° paindlik anduri paigutus

     -- Põhikorpusel puudub integreeritud juhtsiin; Magnetlülitid saab paigaldada neljale pinnale, et teostada igas suunas asendi tuvastamist, mis sobivad ideaalselt kitsastesse paigaldusõõnsustesse.

  4. Kõrge jäikus ja pikem kasutusiga

     -- Legeerterasest lõuad ja kulumiskindlad ühendused toetavad üle 5 miljoni stabiilse tsükli, mis on kohandatud kõrgsageduslikuks ja suure koormusega pidevaks tööks.

Paigaldusvalikud ja tüüpilised rakendusstsenaariumid

  1. Kinnitusvormid

     -- Aksiaalne paigaldus: horisontaalne lükkamine ja tõmbamine konveieri materjali ülekandmiseks

     -- Pikisuunaline vertikaalne paigaldus: üles- ja allalaadimis- ja mahalaadimisjaamad

     -- Külgmine külgkinnitus: külgkinnitus piiratud ruumiga jaamade jaoks

  2. Tüüpilised tööstuslikud rakendused

     -- Autoosad: haarduvad mootorikorpused, käigukasti katted, rattarummud

     -- Tööpingi automatiseerimine: raske valamine, sepistatud osad ja vormide käsitsemine

     -- Logistika transport: metallist kaubaaluste, kastide ja tünnimaterjali transport

     -- Ohutuspositsioneerimisjaamad: kukkumisvastased jaamad, pressimisseadmete ohutuskinnitusseadmed

Valiku võrdlus: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Kolmeastmeline kiire valiku juhend

  1. Ava valik tooriku massi alusel

     -- 32 ≤ 5kg；40 = 5-15kg；50 = 15-30kg；63 = 30-50kg. Jäta vähemalt 30% koormuse ohutusvaru.

  2. Pöördenurga kontrollimine

     -- Maksimaalne avanemisnurk: MHT2-32 kuni 28°, MHT2-63 piiratud kuni 23°. Veenduge, et tooriku sihtmõõtme jaoks oleks piisavalt vaba ruumi.

  3. Konfiguratsiooni sobitamine

     -- Asendi tagasiside nõue: valige DZ kerge versioon + M9B magnetlüliti neljapoolse anduri paigaldamiseks

     -- Kõrge turvalisusega juhitavus: seadke esikohale MHT2 selle ainulaadse väljalülitamise iselukustuva funktsiooni tõttu

Ühe lause kokkuvõte

     SOLH MHT2 lülitusliigendiga iselukustuv pneumaatiline haarats kasutab surnud punkti ühendusjõu võimendusstruktuuri, millel on väljalülitusvastane kukkumisvastane kinnitus, neljapoolse magnetlüliti kinnitus ja kõrge sulami jäikus, saadaval D / DZ variantides, ideaalne raskeveokite ohutushaarats autoosade, valamise ja tööpinkide tööpingi raskete koormate jaoks.
