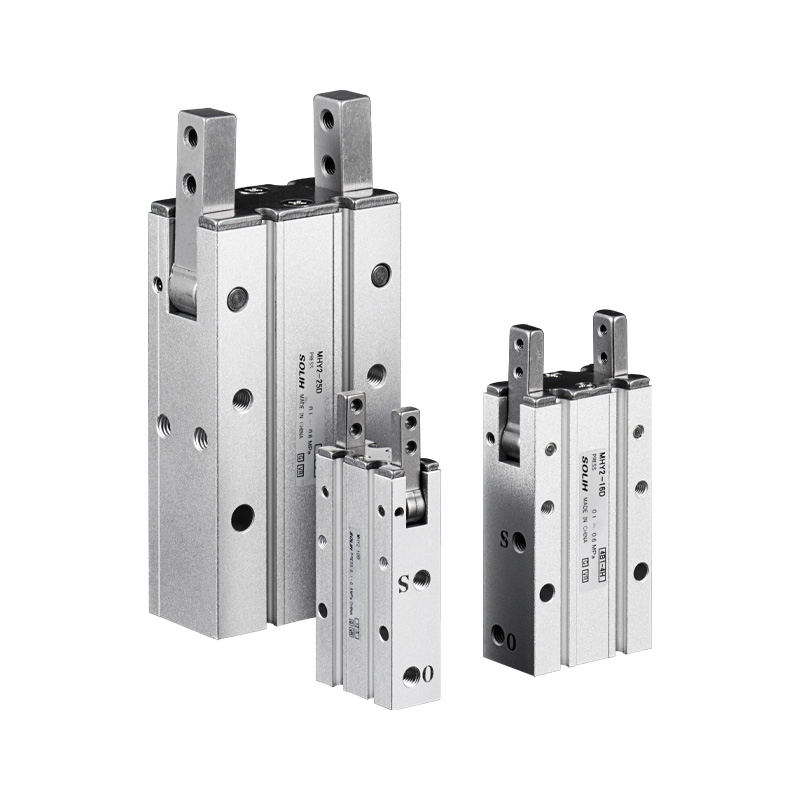

MHY2 seeria 180° nukk-ajamiga pneumaatiline haarats

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MHY2 seeria on standardne 180° laiune pöördnukiga juhitav 2-lõualine pneumaatiline haarats. Peamised eelised: ülisuur avanemisnurk, kerge kompaktne struktuur, tolmuvastane struktuur ja stabiilne korduspositsioneerimine. Ideaalne ümarate ja ebakorrapäraste tooriku käsitsemiseks, automaatseks laadimiseks/mahalaadimiseks, ümberpööramiseks ja sorteerimiseks. Lihtne liikumistrajektoor võimaldab lihtsat valimist ja vabastamist ilma keeruka mehaanilise liikumiseta.

Põhistruktuur ja tööpõhimõte

     -- Käigukast: nukkmehhanism (mitte hammasratas ja hammaslatt). Topeltkolb surub nukikomplekti kahe lõua sünkroonseks juhtimiseks. Maksimaalne avanemisnurk 180°, ülesulgemisasend -3° lõdvenemisvastaseks hoidmiseks. Sujuv sünkroniseeritud kiik ilma lõualuu läbipaindeta.

     -- Konstruktsioon: alumiiniumsulamist korpus, roostevabast terasest lõuad standardvarustuses, sisseehitatud magnetrõngas, neljapoolsed magnetlüliti kinnituspesad. Paigaldusavad saadaval põhja- ja külgpinnal. Kitsa vahega disain takistab tolmu ja prahi sissetungimist sisemisse mehhanismi.

     -- Töörežiim: ainult kahepoolse toimega (D), ühetoimelisi NO/NC variante pole. Kahesuunaline õhujuhtimine reguleeritava avamis-/sulgemiskiirusega.

     -- Positsioneerimise täpsus: korrake positsioneerimistäpsust ±0,02 mm ühtlase pöördenurgaga.

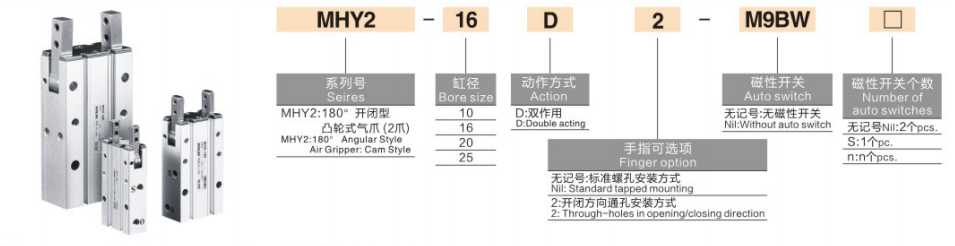

Täielik mudeli kodeerimise reegel

  1. Mudeli näide: MHY2-16D-S-M9BW

  2. Standardtellimuse viide

     MHY2-20D-S-M9BW: Puur 20, kahetoimeline, sisseehitatud magnetrõngas, M9B magnetlüliti 1m kaabliga.

Universaalsed põhilised tehnilised andmed

Kinnitusmomendi ja jõu andmed (0,5 MPa, võrdlusklambri kaugus L = 35 mm)

     Oluline märkus: Efektiivne kinnitusjõud väheneb, kui kinnituskaugus L pikeneb. Koormusmomendi kontrollimine on valiku ajal kohustuslik.

Eelistatud rakenduse stsenaariumid

  ✅ Valige MHY2, kui:

     - Silindriliste torude, ebakorrapärase kujuga osade, laadimis-/mahalaadimis- ja ümberpööramisjaamade jaoks on vaja ülilaia 180° ava

     -- Kerge kandevõimega kompaktne roboti otsaefekt, kerge konstruktsiooni prioriteet

     -- Töökoja keskkond tolmu ja prahiga, nõuda saastevastast sisestruktuuri

     -- Vaja on alternatiivset lahendust, kui paralleelhaarats MHZ2 ei suuda haarata suure läbimõõduga ebakorrapäraseid toorikuid

  ❌ Pole soovitatav, valige alternatiivsed mudelid:

     -- Vaja on ühetoimelist normaalselt avatud / normaalselt suletud toite väljalülitamist → Valige MHW2 käigukasti haarats

     -- Vaja on suuremat kui 25 mm ava ja tugevat kinnitusjõudu → Valige MHW2 seeria (max ava kuni 40)

     -- Puhas paralleelne lineaarne kinnitus väikese avanemiskäiguga → Valige paralleelhaarats MHZ2

Peamised valikujuhised

     -- Valige ava vastavalt tooriku läbimõõdule ja välismõõdule: 10 (väike) → 16 → 20 → 25 (keskmine-suur)

     -- Lisage järelliide -S magnetrõngas pluss M9 seeria magnetlülitid PLC asendi tagasiside jaoks

     -- Paigaldusvalik: standardse keermestatud ava jaoks tühi; järelliide -2 läbiva ava paigaldamiseks, mis sobib platvormi ja kronsteini kokkupanekuks

     -- Koormuse kontroll: hoidke kinnituskaugust L ≤35 mm; hoidke pöördemomendi ja kinnitusjõu ohutustegur ≥1,5

Ühe lause kokkuvõte

     SOLH MHY2 nukkajamiga 180° laiusega pöördega pneumaatiline haarats võtab kasutusele tolmuvastase nukiga ülekandestruktuuri, ainult kahetoimeline, ±0,02 mm kordustäpsus valikulise magnetlüliti ja läbiva avaga kinnitusega, kerge ja kompaktne lahendus suure läbimõõduga ümmarguste ja ebakorrapäraste tooriku valimiseks, pööramiseks ja sorteerimiseks miniatuursel robotil.
