MHZ2 / MHZL2 Parallel Air Grapper Toote täielik tutvustus

Kaubamärk: Richge Technology SOLH

Toote ülevaade

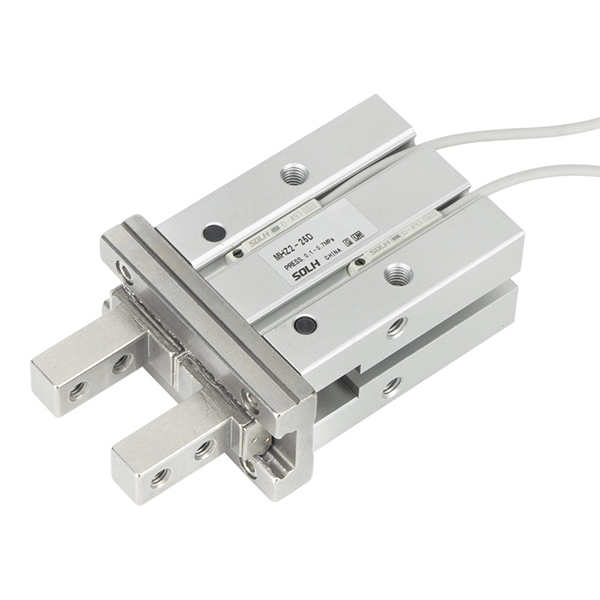

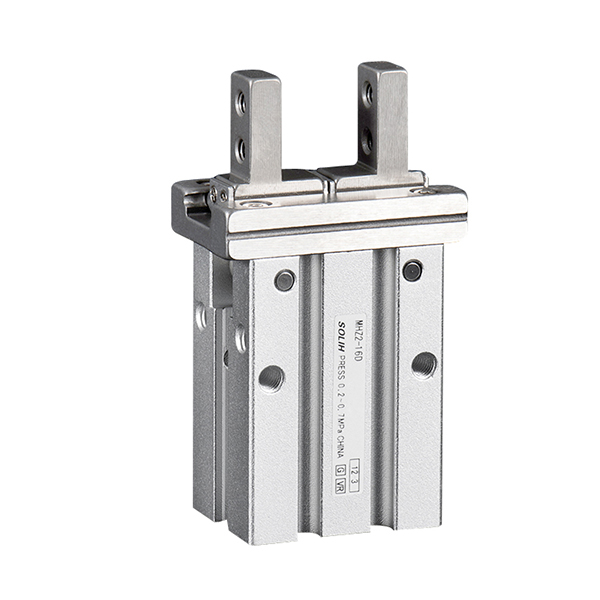

     SOLH MHZ2 (standardne käik) ja MHZL2 (pikk käik) on kahe kolviga sünkroonsed paralleelsed õhuhaaratsid. Sümmeetriliste topeltkolbide ja täpsete lineaarsete juhtsiinide abil käitatavad lõuad avanevad ja sulguvad paralleelselt ilma läbipaindeta, tagades ülikõrge korduspositsioneerimise täpsuse. Saadaval olevad avad: 10/16/20/25 mm, toetavad kolme töörežiimi: kahekordne (D), ühetoimeline normaalselt avatud (S), ühetoimeline normaalselt suletud (C). Mitmed vahetatavad lõualuu stiilid ja korpuse portide paigutused on valikulised, ühilduvad M9BW magnetlülititega, et tuvastada PLC blokeeringu jaoks avatud/suletud asendi signaale.

     -- MHZ2: standardne lühitaktiline universaalne haarats, mis on mõeldud kiireks ja suure tsükliga automatiseeritud masstootmiseks

     -- MHZL2: pikendatud pika avanemiskäiguga variant sügava õõnsuse ja suurte tooriku käsitsemiseks

     Mõlemal seerial on identsed paigaldusmõõtmed ja varuosad, mis on täielikult asendatavad imporditud samaväärsete haaratsitega. Laialdaselt kasutusel 3C elektroonikas, täppisriistvaras, pakendamisautomaatikas ja väikeste tooriku laadimis- ja mahalaadimisjaamades.

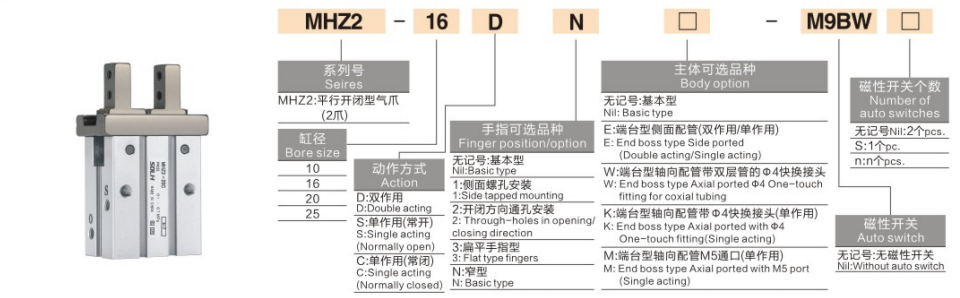

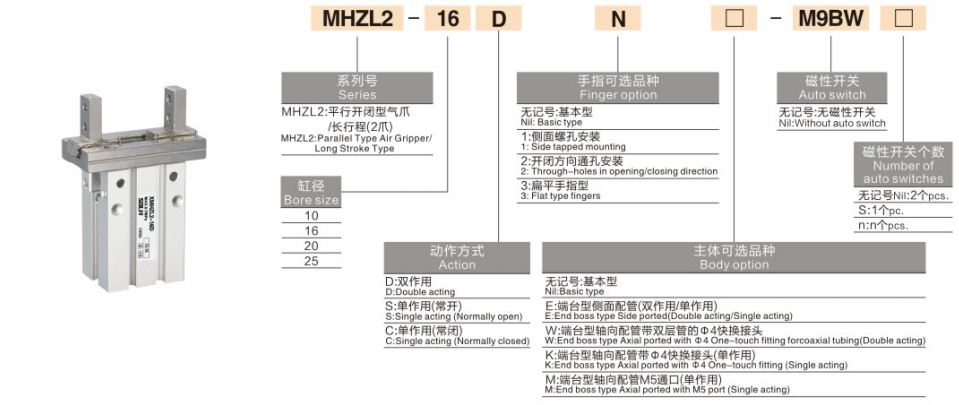

Täielik mudeli kodeerimise reegel

    Universaalne formaat:Seeria-puur-tegevus-lõuavalik-kere pordi valik-magnetlüliti mudel-lüliti kogus

 1. Koodisegmendi määratlus

   1.1 seeria

     -- MHZ2: standardse käiguga 2-lõualine paralleelhaarats

     -- MHZL2: pika käiguga 2-lõualine paralleelhaarats

   1,2 Puur: 10 / 16 / 20 / 25 mm

   1.3 Tegevusrežiim

     -- D: topelttoimega – õhk sisse klambri jaoks, vastupidine õhk vabastamiseks, maksimaalne kinnitusjõud, masstootmise standard

     -- S: ühekordse toimega EI, tavaliselt avatud – õhuvarustusklambrid; vedru vabaneb automaatselt, kui toide on välja lülitatud, väldib tooriku muljumist kuumstantsimisjaamades

     -- C: ühekordse toimega NC normaalselt suletud – õhuvarustuse vabastamine; vedru hoiab kinnitusjõudu ilma õhurõhuta, hoiab ära tooriku kukkumise roboti pea kohal käsitsemiseks

   1.4 Lõua valik

     -- Tühi: standardne põhilõug

     -- 1: külgmine trepiga lõug laiendatud kohandatud kinnitusdetailide paigaldamiseks

     -- 2: läbistava avaga lõualuu kinnitusdetailide kinnitamiseks läbistavate poltidega

     -- 3: õhuke lame lõug õhukeste lehtede ja kitsa vahega toorikute jaoks

     -- N: kitsa laiusega lõualuu, õhuke korpus kompaktse ja piiratud varustuse paigutuse jaoks

   1.5 Kere pordi paigutus

     -- Tühi: standardsed külgmised õhuavad

     -- E: otsapoolse pordi tüüp (ühildub ühe-/kahetoimelisega)

     -- W: eelinstallitud aksiaalpordi otsa Φ4 topeltsissesurutav liitmik (ainult kahetoimeline)

     -- K: ots aksiaalne port Φ4 sisselükkamisliitmikuga (ainult ühetoimeline)

     -- M: Otsa aksiaalne M5 sirge keermega port (ainult ühetoimeline)

  1.6 Magnetlüliti

     -- Tühi: ilma asendituvastuslülitita

     -- M9BW / M9BL: standardne magnetiline pilliroo lüliti tagasiside avatud/suletud olekusse

   1.7 Lüliti koguse järelliide

     -- Tühi: standardvarustuses 2 tk lülitit, tuvastavad nii klambri- kui vabastusasendid

     -- S: 1 tk üksiklüliti ühe oleku jälgimiseks

  2. Tellimuse viitenäited

   2,1 MHZ2-16D-N-M9BW

     -- Standardne käiguga haarats, ava 16, kahetoimeline, kitsas lõualuu, 2tk M9BW magnetlülitid, külgmise põhikorpus.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Pika käiguga haarats, ava 20, kahetoimeline, lame õhuke lõualuu, otsapoolne pordi korpus, üks M9BW magnetlüliti.

MHZ2 VS MHZL2 tuumade võrdlustabel

Jagatud sisemine struktuur ja põhilised eelised (MHZ2 ja MHZL2)

  1. Sümmeetriline kahe kolviga sünkroonajam

     - Vasak ja parem kolb suruvad lõuad sünkroonselt tasakaalustatud pingega, ilma külgnihke või pöördeta libisemiseta haarde ajal, stabiilne positsioneerimine mikrokomponentidele, nagu kiibid ja PCB.

  2. Kõrge kulumiskindel lineaarne juhtsiin

     -- Kõvast kroomisulamist juhtsiin, mis on ühendatud PTFE isemäärivate liuguritega, madal hõõrdumine ja tugev löögikindlus. Tehase eeltäidetud pikaealine määre, ühildub õlivaba õhuringiga.

  3. Ülikõrge korduva positsioneerimise täpsus

     -- ±0,01 mm korratavus kõigis 10–25 avas, täppiselektroonika ja riistvara valimise mõõtmete kõrvalekalle null.

  4. Mitme nurgaga universaalne kinnitus

     -- Keermestatud kinnitusavad korpuse põhjas, kahel küljel ja ülaosas; lõuad toetavad külgkraani, läbiva auguga, lamedaid ja kitsaid stiile, paigaldatavad horisontaalselt, vertikaalselt või tagurpidi.

  5. Kolm ohutu vedru lähtestamise režiimi

     -- Kahetoimeline D: stabiilne ühtlane kinnitusjõud 24h pidevaks masstootmiseks

     -- Ühetoimeline S NO: automaatne vabastamine voolukatkestuse korral, kaitseb osi muljumise eest kuumapressi/stantsimisjaamades

     -- Ühetoimeline C NC: püsiv kinnitus ilma õhu juurdevooluta, välistab tooriku kukkumise ohu ülarobot EOAT

  6. Integreeritud magnetilise asukoha tuvastamine

     -- Sisseehitatud magnetrõngas silindri korpuse sees; M9BW lüliti edastab digitaalse signaali PLC-le, et hinnata töödeldava detaili olemasolu ja lõua olekut automatiseeritud blokeerimisloogika jaoks.

  7. Mitmekesine integreeritud pordi paigutus

     -- Standardne külgport, otsa külgport, aksiaalsed eelmonteeritud sisselükkamisvõimalused lihtsustavad torude marsruutimist ilma lisaadapteriteta roboti otsaefektori jaoks.

Ühtne universaalne tehniliste kirjelduste tabel

Teoreetiline kinnitusjõud @0,5 MPa (ühik: N)

Samm-sammuline valikujuhend

  1. Löögi valik

     -- Väikesed õhukesed osad, kitsas ava, nõuavad suurt kiirust ja sagedust → MHZ2 standardkäik

     -- Suured toorikud, sügava õõnsusega vormi lahtivõtmine, vajalik lai ava → MHZL2 pikk käik

  2. Tegevusrežiimi valik

     -- 24h pidev tootmine, maksimeerida kinnitusjõudu → D kahekordse toimega

     -- Kuumpressi/stantsimisjaam, väldib tooriku muljumist pärast võimsuskadu → S ühetoimeline EI

     -- Roboti laadimine/mahalaadimine, vältige osade kukkumist elektrikatkestuse korral → C ühetoimeline NC

 3. Lõua stiili valik

     -- Kompaktne minikinnitus piiratud ruumiga → N kitsas lõualuu

     -- Õhukesed lehed, PCB, kitsa vahega käsitsemine → 3 lamedat õhukest lõualuu

     -- Vaja on paigaldada laiendatud kohandatud kinnitused → 1 külgmine trepiga lõug / 2 läbiva avaga lõualuu

 4. Kere pordi paigutuse valik

     -- Parandatud tavaline tööjaam, standardne torude marsruut → tühi standardse külgpordi korpus

     -- Robot EOAT, voolujooneline torude paigutus → W/K/M aksiaalne eelpaigaldatud sisestuspordi korpus

     -- Kitsas kapipoolse toru ruum → E-otsa külje pordi korpus

 5. Positsioneerimissignaali tuvastamise valik

     -- Täisautomaatne tootmisliin, PLC vajab tooriku ja lõualuu oleku tagasisidet → Varustage M9BW magnetlülitid (vaikimisi 2 tk)

     -- Lihtne käsitsi kinnitus ilma automaatse signaaliloogikata → Põhimudel ilma magnetlülitita

Tüüpilised tööstuse rakendusstsenaariumid

  1. MHZ2 standardse käigu rakendus

     -- 3C elektroonika: trükkplaatide, kiipide, pistikute, väikeste plastosade kiire sorteerimine ja korjamine

     -- Täppisriistvara: mikrovõllide, kruvide, tembeldatud miniatuursete komponentide kõrgsageduslik laadimine/tühjendamine

     -- Pakkimismasinad: pudelikorkide, väikeste karpide ja etikettide paigutamine ja kinnitamine

     -- Optilised kontrolliseadmed: miniosa positsioneerimisseade visuaalse tuvastamise jaamade jaoks

  2. MHZL2 pika käigu rakendus

     -- Suured plastosad, paksud plaadid ja mitmekihiline virnastatud materjali haardumine

     -- Sügava õõnsusega vormiosa väljatõmbamine, abisurvevalu, suure tooriku lahtivõtmine

     -- Karbid, jäigad plastkarbid ja ülisuured tooriku ülekandmine

     -- Roboti otsaefektor erineva suurusega mitmespetsiifiliste materjalide käsitsemiseks

Standardsed sobitatud pneumaatiliste vooluringide lahendused

  1. Ahel 1: kahekordse toimega haarats masstootmisliinide jaoks

     -- AFC õhuteenindusseade → 4V210 5/2 solenoidklapp → PU6 torud → haarats MHZ2/MHZL2 (M9BW lülitub juhtmega PLC digitaalsisendisse)

  2. Ahel 2: väljalülitatud hoidmise ohutusahel õhuliini robotitele

     -- AR rõhuregulaator → 3 V 3/2 solenoidklapp → MHZ2-XXC ühetoimeline NC pika käiguga haarats

  3. Ahel 3: mini-käsitsi lihtne kinnitusahel

     -- AC1500 mini õhuteenindusseade → 3F jalgventiil → PU4 õhuke toru → MHZ2-10D miniatuurne standardne haarats

Kasutamise ja hooldamise ettevaatusabinõud

     -- Paigaldage AF-seeria 5 μm täppisõhufilter haaratsist ülesvoolu; juhtsiinile sattuv tolm põhjustab ummistusi ja lühendab oluliselt kasutusiga.

     -- Joondage tooriku raskuskese rangelt lõua keskteljega; ekstsentriline ühepoolne raske koormus põhjustab rööpa ebaühtlast hõõrdumist.

     -- Säilitage stabiilne 0,4–0,5 MPa õhurõhk kiireks tööks; vältige pikaajalist pidevat töötamist täisrõhul 0,7 MPa.

     -- Magnetlülitite jaoks tuleb varuda puhvri vaba vaba ruumi, et vältida sondi kahjustusi suure kiirusega lõualöögist.

     -- Ärge kasutage pikka aega tugevate hapete, leeliste või kõrge kontsentratsiooniga orgaaniliste lahustitega keskkondades; tihenduskomponendid korrodeeruvad ja ebaõnnestuvad enneaegselt.

Ühe lause kokkuvõte

     SOLH MHZ2 standardsed kõrgsageduslikud ja MHZL2 pika käiguga paralleelsed pneumaatilised haaratsid võtavad kasutusele kahe kolviga lineaarse juhtstruktuuri ±0,01 mm täpsusega, D/S/C kolme tegevusrežiimi ja mitme vahetatava lõualuu ja pordi valikuga, mis on varustatud M9BW magnetiliste asendilülititega, mida kasutatakse laialdaselt 3C, riistvara ja automaatse pakkimise cEOAT jaoks.
