MK-seeria pöördklambri silinder | 90° pöörlev ja lineaarne klamber 2-in-1 pneumaatiline silinder

Kaubamärk: Richge Technology SOLH

Toote ülevaade ja põhilised struktuuriomadused

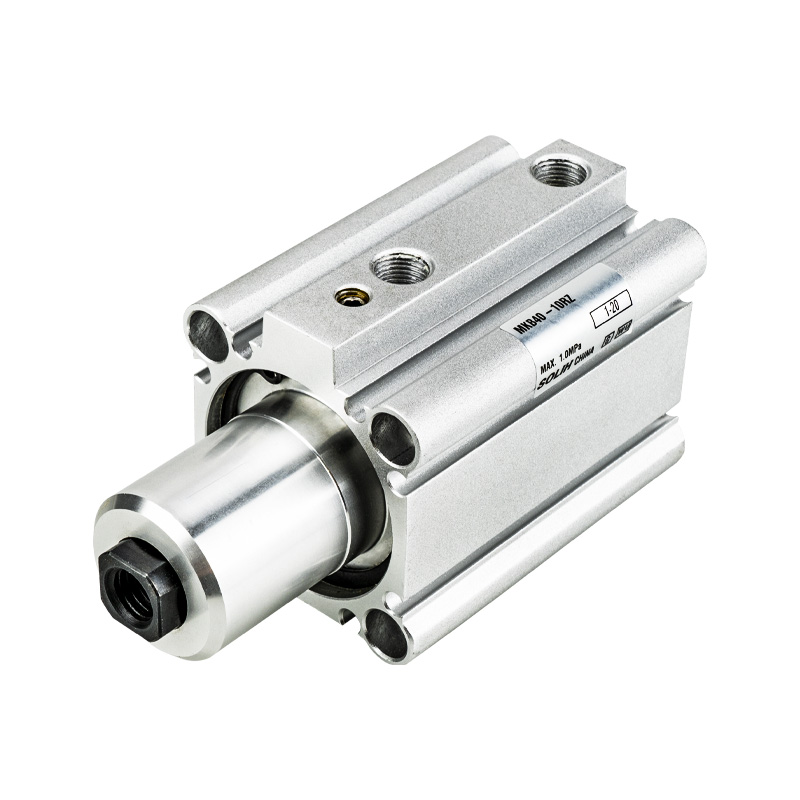

     SOLH MK seeria on standardne 2-ühes pöörlev klambrisilinder, mis ühendab 90° pöörde ja lineaarse kinnitusliigutuse. See hõlmab ava suurusi φ12mm kuni φ63mm standardsete kinnituskäikudega vahemikus 5mm kuni 50mm. Tänu ülikompaktsele paigaldusele, 3 korda suuremale lubatud inertsi pöördemomendile, 4-poolsele magnetlülitile kinnitusele ja valikulisele vasakule/paremale pööramisele sobib see silinder ideaalselt piiratud ruumiga automatiseeritud jaamadele tooriku positsioneerimiseks, kinnitamiseks ja kinnitamiseks, toimides standardsete automatiseeritud kinnitussüsteemide põhilise pneumaatilise komponendina.

1. Ühendi pöörlemine ja kinnitusliikumine

• Tööjärjestus: sissetõmbamine → 90° vasakule/paremale pööramine → pikendada kinnitamiseks; Vastupidine järjestus: tõmmake klambri vabastamiseks tagasi → pöörake 90° tagasi → pikendage lähtestamiseks.

• Kõrge täpsusega positsioneerimine: Fikseeritud 90° pöördenurk ±5° tolerantsiga, mis tagab suurepärase pöörlemisvastase jõudluse ja usaldusväärse korduva positsioneerimise täpsuse.

2. Täiendatud kõrge kandevõime

• 3x suurem inertsmoment: Uus täiustatud MK-seeria kolmekordistab lubatud inertsi pöördemomendi, ühtides traditsioonilise MK2 seeria suure koormusega jõudlusega, kohandub suurepäraselt suure kiirusega töö ja suure inertsiga tooriku kinnitusstsenaariumitega.

• Võimas kinnitusjõud: Maksimaalse φ63 avaga mudel tagab tugeva kinnitusjõu kuni 12,4 kN 0,5 MPa juures, tagades stabiilse ja kindla kinnituse raskete rakenduste jaoks.

3. Kompaktne korpus ja paindlik mitmesuunaline paigaldus

• Õhuke ja lühendatud struktuur: Üliõhuke kere disain, mille kogupikkus on 3–10 mm lühem kui tavalistel MK2 silindritel, parandades oluliselt ruumikasutust kitsa ja kompaktse varustuse paigutuse korral.

• Mitmepoolne lüliti paigaldamine: Toetab 4-poolse magnetlüliti paigaldamist (φ20/φ25 ainult kahepoolsele). Sisseehitatud lüliti disain väldib välist kokkupuudet ja häireid, võimaldades paindlikku ja korralikku vooluahela paigutust.

• Universaalne paigaldusmeetod: Varustatud läbivate aukude ja kahe otsaga keermestatud aukudega, mis ühildub otsese fikseeritud paigaldusega ja äärikkinnitusega, et täita erinevaid montaažinõudeid.

4. Usaldusväärne ja vastupidav jõudlus

• Stabiilne puhverdus: Kahepoolse toimega konstruktsioon koos kahepoolsete kummipuhvritega vähendab tõhusalt töölööke, vibratsiooni ja töömüra, et tagada pikaajaline stabiilne tsükliline töö.

• Õlivaba töö: Professionaalse õlivaba määrdekonstruktsiooniga, mis sobib tolmuvabaks ja puhtaks töökeskkonnaks.

• Standardne magnetiline konfiguratsioon: Sisseehitatud magnetrõngas reserveeritud kinnitussoontega magnetlülitite jaoks, mugav käiguasendi tuvastamiseks.

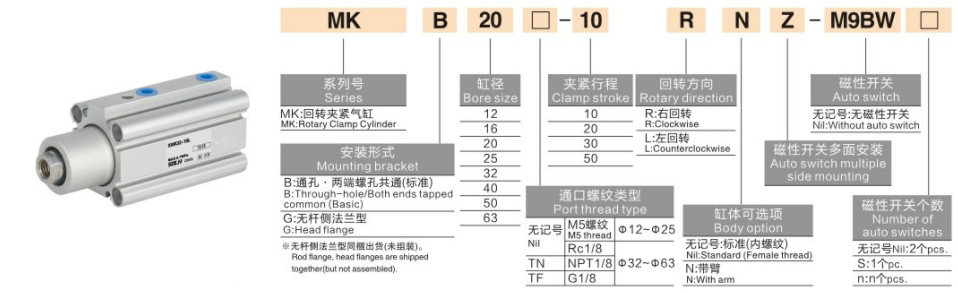

Täielikud mudelite nimetamise reeglid ja tellimuste näited

1. Tüüpilised mudelinäited: MKB20-10RZ, MKB40-20LZ-M9BW

2.Standardtellimuse näited

• Standardne paremale pööramine: MKB25-15RZ (φ25 ava, käik 15 mm, pöörlemine päripäeva, lüliti puudub)

• Vasakpoolne pööramine kahe lülitiga: MKB32-20LZ-2S (φ32 ava, käik 20 mm, pöörlemine vastupäeva, kahe asendi lülitid)

• Suure avaga raskeveokite tüüp: MKB63-50RZ (φ63 ava, maksimaalne käik 50 mm, õige pööre raske koormuse kinnitamiseks)

Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

1. Põhispetsifikatsioonid

• Töörežiim: Kahepoolse toimega ühendi liikumine (90° pööramine + lineaarne kinnitus)

• Töörõhu vahemik: 0,1-1,0 MPa; Tõkestusrõhk: 1,5 MPa

• Ümbritsev temperatuur: -10 ℃ ~ 70 ℃ (mitte külmutav); -10 ℃ ~ 60 ℃ paigaldatud magnetlülititega

• Kolvi töökiirus: 50-200 mm/s

• Puhverrežiim: Kahepoolne kummipuhver

• Määrimisrežiim: õlivaba töö (ei vaja määrimist)

2. Kinnitusjõu andmed (ühik: kN @0,5 MPa)

3. Lubatud inertsmoment (ühik: kg·m²)

4. Toote kaal (ühik: kg 20 mm käiguga)

Tüüpilised rakendusstsenaariumid

• Töödeldava detaili positsioneerimine ja kinnitamine: kasutatakse laialdaselt tööpinkide kinnitusdetailide, keevitamise positsioneerimise, tembeldamise ja montaažijaamade kinnitamise jaoks. Integreeritud 2-in-1 pöörlemis- ja kinnituskonstruktsioon lihtsustab mehaanilist konstruktsiooni ja säästab paigaldusruumi.

• Elektrooniline ja täppiskomponentide kinnitus: Õlivabad ja vähetolmuvad omadused sobivad ideaalselt pooljuhtaluse kinnitamiseks, telefoni kesta positsioneerimiseks ja detailide mikrotäppiskinnitamiseks, mis vastavad kõrgetele puhtuse ja ülitäpsete nõuetele.

• Automatiseeritud ülekande piiramine: Ideaalne pöördlaua piiramiseks, pöördmehhanismi positsioneerimiseks ja lühikese käiguga pöörlevate kinnituskohtade jaoks, tagades stabiilse ja korratava kombineeritud liikumise jõudluse.

• Raskeveokite kinnitusjaamad: Suure kinnitusjõu ja suurepärase läbipaindevastase võimega see on kasutatav raskete detailide kinnitamiseks, vormide kinnitamiseks ja suure koormusega täppispositsioneerimise stsenaariumide jaoks.

Kolmeastmeline kiirvalikujuhend

1. Ava suuruse valik: Valige ava suurus vastavalt tegelikule kinnituskoormusele. Tagada teoreetiline kinnitusjõud ≥ tegelik koormus × 1,5 ohutustegur; eelistada φ40 või suuremat ava raskete töötingimuste jaoks.

2. Löögi valik: Standardne kinnituskäik on vahemikus 5 mm kuni 50 mm. Valige käik tooriku tegeliku kõrguse alusel ja jätke mehaaniliste häirete vältimiseks varu 3–5 mm.

3. Konfiguratsiooni valik

￮ Pöörlemise suund: Valige RZ (pööramine päripäeva paremale) või LZ (Vasakule vastupäeva), et sobitada kohapealse jaama paigutusega.

￮ Asukoha tuvastamine: Valige 2S kahe lüliti konfiguratsioon, et hankida kahe asendi signaalid kinnitamiseks ja vabastamiseks.

Ühe lause kokkuvõte

     SOLH MK-seeria standardne pöördklambri silinder integreerib 90° pöörlemis- ja lineaarsed kinnitusfunktsioonid, millel on 3 korda täiustatud inertsi pöördemoment, ülikompaktne korpus, mitmesuunaline kinnitus ja tugev suure koormuse kinnitusvõime, mis toimib optimaalse ruumisäästliku ja kõrge stabiilsusega pneumaatilise kinnitusjaama lahendusena automatiseerimiseks.
