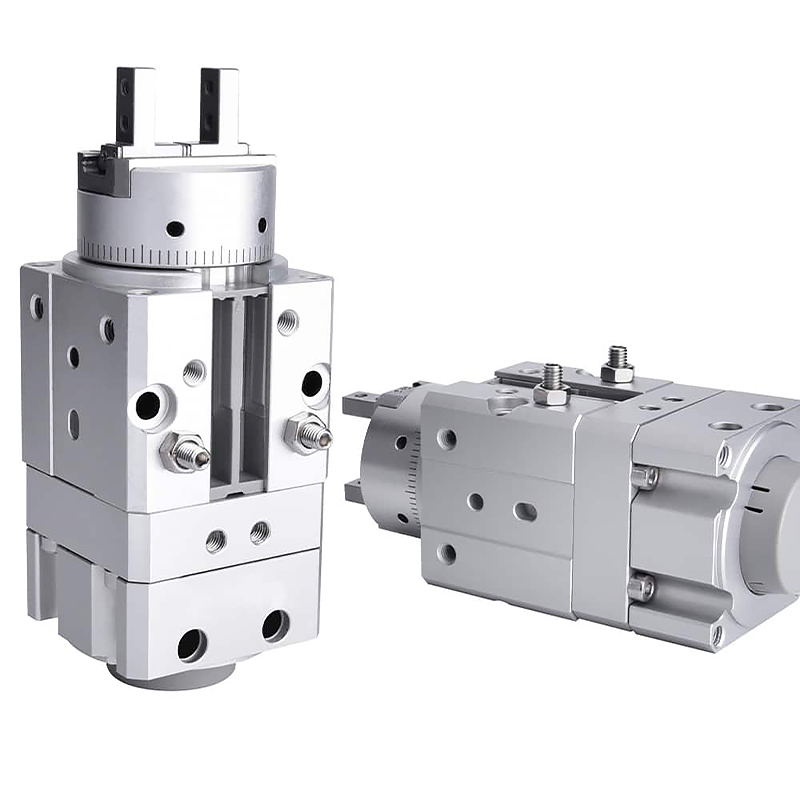

MRHQ seeria integreeritud pöörlev haarats (labatüüp, haaratav ja pöörlev kõik-ühes)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MRHQ seeria on integreeritud ajam, mis ühendab laba-tüüpi pöörleva silindri ja paralleelse 2-lõualise haaratsi. Peamised eelised: ülikompaktne integreeritud struktuur, standardsed 90° / 180° pöördenurgad, ±10° nurga peenreguleerimine, 5-suunaline universaalne kinnitus, kiire ja ülitäpne töö. See on eelistatud lahendus väikese ja keskmise koormusega tooriku kinnitamiseks, ümberpööramiseks, ülekandeliini suuna muutmiseks ja piiratud ruumi jaamades. Mehaanilise paigutuse lihtsustamiseks asendage diskreetne pöördlaua ja eraldi haaratsi kombinatsioon.

Põhistruktuur ja tööomadused

     -- Tööpõhimõte: integreeritud labaga pöörlev seade juhib väljundvõlli pöörlemist, mis on sobitatud sisseehitatud paralleelse haaratsiga. Ühes tükis struktuur ilma täiendavate ühendusklambriteta.

     -- Integratsiooni eelised: kogupikkus on lühenenud ~20% võrreldes jagatud pöördlaua ja haaratsi komplektiga. Sujuvama liikumise ja kiirema reageerimise tagamiseks vältige pöörlemise ajal torude/kaablite õõtsumist ja tõmbamist.

     -- Pöördenurga reguleerimine: standardsed 90° ja 180° versioonid. Otsapiirikruvid võimaldavad ±10° kogu reguleerimist (±5° mõlemas otsas), et rahuldada mitme nurga positsioneerimise nõudeid.

     -- Paindlik paigaldus: 5 kinnituspinda (2 aksiaalset otsapinda + 3 külgmist külge). Üles/alumine ja külgmised positsioneerimistihvtide avad kiireks tsentreerimiseks ja hõlpsaks kokkupanekuks.

     -- Materjal ja vastupidavus: kõva anodeeritud alumiiniumist korpus, kulumiskindlad labatihendid ja roostevabast terasest lõuad. Mehaaniline kasutusiga ≥5 miljonit tsüklit, stabiilne kõrgsageduslike automatiseeritud liinide jaoks.

     -- Anduri ühilduvus: tehases paigaldatud magnetrõngas. Toetab kuni nelja magnetlülitit: kaks pöörlemispiiri tuvastamiseks ja kaks lõualuu avatud/suletud tagasiside jaoks, et teostada täielikku suletud ahela asendijuhtimist.

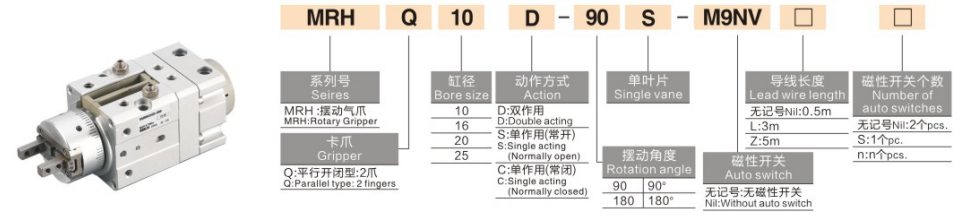

Täielik mudeli kodeerimise reegel

 1. Mudeli näide: MRHQ16D-90S-M9B

  2. Standardtellimuse viitenäited

     -- MRHQ10D-90S: ava 10, kahepoolse toimega lõualuu, 90° pöörlemine, ühe labaga pöörlev seade, ilma lülitita

     -- MRHQ25D-180S-M9BW: ava 25, 180° pöördenurk, varustatud M9BW magnetlülitiga

Universaalse tuuma tehnilised andmed (katserõhk: 0,5 MPa)

Põhilised konkurentsieelised

  1. Kompaktne kõik-ühes struktuur, ruumisäästlik ja stabiilne liikumine

     -- Kombineeritud haarde- ja pööramisfunktsioon vähendab üldmõõdet, välistab kaabli/toru takistuse pöörlemise ajal, ideaalne kitsaste seadmeõõnsuste jaoks.

  2. Standardne 90° / 180° kiik koos nurga peenhäälestusega

     -- Reguleeritav ±10° pöörlemisvahemik, sobib tooriku ümberpööramiseks, suuna ülekandeks ja mitme nurga all positsioneerimisprotsessideks.

  3. 5-suunaline paigaldus + täpne asukoha määramise struktuur

     -- Telje- ja külgsuunaline mitmesuunaline paigaldus, ülaosakeste ja tihvtide avade asukoha määramine lihtsustab tsentreerimist ja lühendab kasutuselevõtu aega.

  4. Kõrge sagedus ja kõrge täpsus kerge / keskmise koormuse jaoks

     -- Lõua korduse täpsus ±0,01 mm, lõualuu tsükkel kuni 180 cpm; mõeldud töödeldavate detailide jaoks kaaluga 0,1–5 kg.

  5. Mitmepunktilise anduri jälgimine PLC blokeeringu jaoks

     -- Automaatseks järjestikuseks juhtimiseks saab paigaldada kuni neli magnetlülitit, et jälgida samaaegselt pöörlemispiirasendeid ja lõualuu avatud/suletud olekut.

Paigaldusmeetodid ja tüüpilised tööstuslikud rakendused

  1. Paigaldusvalikud

     -- Aksiaalne horisontaalne paigaldus: tooriku suuna muutmine koosteliinidel

     -- Pikisuunaline vertikaalne paigaldus: üles-alla laadimine ja tööpinkide pöörlemine

     -- Külgmine külgkinnitus: külghaardumine ja ümberpööramine kitsastes kohtades

  2. Tüüpilised rakendusstsenaariumid

     -- 3C ja elektroonika: telefoni korpuste, akukatete ja miniatuursete täppiskomponentide haaramine ja ümberpööramine

     -- Autode komponendid: sisemiste plastosade, kummielementide ja väikeste valandite ülekandmine

     -- Pakendamine ja logistika: väikeste kastide, kaubaaluste ja pakitud materjalide suunamuutus

     -- Üldine automaatika: jaamade ümberlülitamine, tooriku 180° pöörlemine ja positsioneerimissõlm

Kolmeastmeline kiire valiku juhend

  1. Ava valik tooriku massi alusel

     -- 10 ≤ 1kg；16 = 1-2kg；20 = 2-3kg；25 = 3-5kg. Säilitage vähemalt 30% ohutusvaru.

  2. Pöördenurga kinnitus

     -- Valige 90° pöörde jaoks 90S; valige 180° pööramiseks 180S. Valige MRHQ, kui on vaja pöördkäigu peenreguleerimist.

  3. Konfiguratsiooni sobitamine

     -- Suletud ahela asendi juhtimine: paigaldage neli M9-seeria magnetlülitit, et jälgida nii pöörlemis- kui ka lõualuu olekut.

     -- Piiratud paigalduspaigutus: eelistage MRHQ integreeritud mudelit jagatud pöördlaua + haaratsi komplekti asemel.

Ühe lause kokkuvõte

     SOLH MRHQ labatüüpi integreeritud pöörlev haarats ühendab paralleelse lõualuu kinnituse ja pöörleva pöörde üheks kompaktseks seadmeks, millel on standardne 90°/180° reguleeritav pöördenurk, 5-suunaline kinnitus ja mitme anduri ühilduvus; ideaalne kerge ja keskmise koormusega lahendus tooriku ümberpööramiseks, laadimiseks/mahalaadimiseks ja suunaülekandeks suletud ruumi automatiseeritud tootmisliinidel.
