MSUB seeria laba pöörlev silinder | Kõrge täpsusega kompaktne võnkesilinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

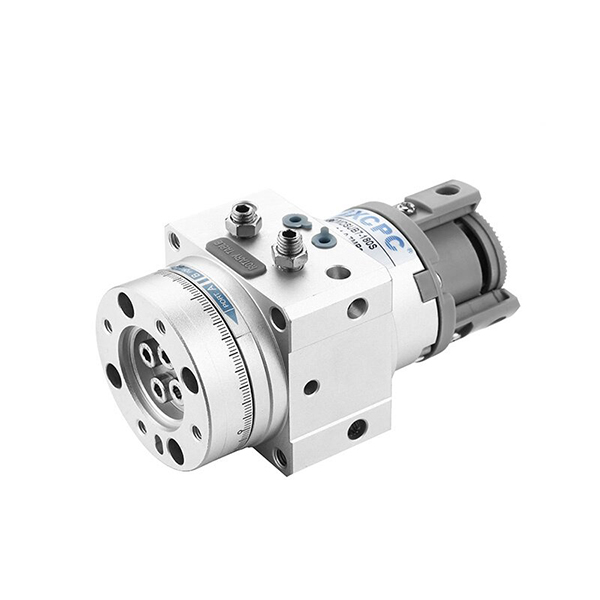

     SOLH MSUB-seeria on ülitäpne ühe labaga pöörlev lauasilinder, mis on mõeldud väikese koormuse täpsusega võnkuvate rakenduste jaoks. Sellel on integreeritud kompaktne struktuur, peenhäälestatud pöördenurk, mitmele pinnale kinnitus ja ülimadal lõtku jõudlus. See hõlmab nelja suuruse spetsifikatsiooni (vastab avale φ10/φ15/φ20/φ30), seda kasutatakse laialdaselt manipulaatorite pöörlemisel, väikeste indekseerimise positsioneerimisel ja tooriku ümberpööramisjaamades, mis toimib automatiseeritud täppis-tootmisliinide peavoolu ülitäpse pöördelahendusena.

  1.1 Integreeritud pöördlaua ja silindri struktuur

     Pöörleva platvormi ja ajami silindri integreeritud disain kõrvaldab täielikult käiguvahe ja suurendab üldist jäikust. Standardmudel saavutab ülimadala läbilöögitaluvuse, samas kui täiustatud MSUA ülitäpne versioon tagab platvormi kõikumise täpsuse ≤0,03 mm piires, tagades stabiilse ja korratava täpsusega positsioneerimise.

 1.2 Suure koormusega ühe labaga disain

     Optimeeritud ühe labaga struktuurse paigutuse tõttu on silindril väiksem maht ja kergem kaal. Selle kandevõime on 2–3 korda suurem kui sama suurusega traditsioonilistel CRB1-seeria silindritel, tagades samaaegselt miniaturiseerimise ja suure pöördemomendi.

  1.3 Täpselt reguleeritav pöördenurk

     • Standardne löök: 90° / 180° valikuline erinevate pöörlemisvajaduste jaoks.

     • Peenreguleerimise tolerants: ühe labaga disain toetab ±5° peenhäälestust mõlemas otsas; kahe labaga tüüp toetab ±2,5° peenhäälestust.

     • Positsioneerimise täpsus: Range pöördenurga tolerants 90°±10′ / 180°±10′, mis vastab ülitäpsetele indekseerimis- ja ümberpööramisnõuetele.

 1.4 Paindlikud paigaldus- ja torustiku valikud

     • Torustiku režiim: külgmised torud ja aksiaaltorud on valikulised; Magnetlülitiga mudelid toetavad ainult külgmist torustikku, et tagada stabiilne signaali kogumine.

     • Paigaldusrežiim: Mitmepoolse ääriku struktuur toetab mitmesuunalist paigaldamist, säästes tõhusalt seadmete siseruumi ja kohandub kompaktse paigutuse stsenaariumidega.

  1.5 Väike leke ja pikk kasutusiga

     Kohandatud spetsiaalne tihenduskonstruktsioon sisemise ja välise õhulekke minimeerimiseks. Standardne õlivaba töökonstruktsioon kohandub puhta tootmiskeskkonna ja üldiste tööstuslike töötingimustega, vähendades hoolduskulusid ja pikendades pidevat kasutusiga.

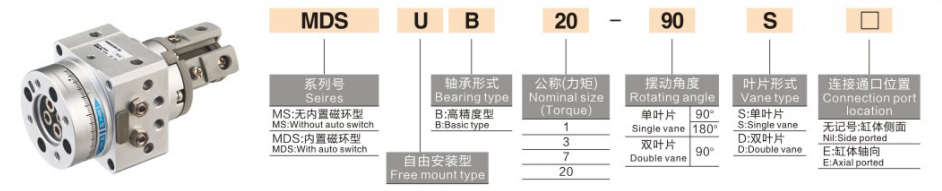

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: MSUB7-180S, MDSUB20-90S

  2. Standardtellimuse näited

     • Standardne mittemagnetiline mudel: MSUB7-180S (suurus 7, 180° pöördenurk, ilma magnetrõngata)

     • Magnetilise tagasiside mudel: MDSUB20-90S (suurus 20, pöördenurk 90°, sisseehitatud magnetrõngas lüliti paigaldamiseks)

3. Üldised tehnilised parameetrid (20 ℃, standardseisund)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahetoimeline ühe laba

     • Töötav vedelik: suruõhk (õlivaba töö)

     • Ümbritsev temperatuur: 5 ℃ ~ 60 ℃

     • Töörõhu vahemik: Suurus 1: 0,2 ~ 0,7 MPa; Suurus 3/7: 0,15 ~ 0,7 MPa; Suurus 20: 0,15 ~ 1,0 MPa

     • Pöördeaeg (@0,5 MPa): 0,07–0,3 s/90° (reguleeritav)

     • Laagri tüüp: Suure koormusega liuglaager

  3.2 Peamiste jõudlusparameetrite tabel

4. Põhikonfiguratsiooni- ja valikujuhised

  4.1 Suuruse valik (Pöördemomendi ja koormuse alusel)

     • Suurus 1 (φ10): 0,3 N·m pöördemoment, sobib ülikerge koormuse (≤1 kg) ja kõrgsagedusliku täppisliikumise stsenaariumide jaoks.

     • Suurus 3 (φ15): 0,7 N·m pöördemoment, ideaalne väikese kerge koormusega (1–3 kg) rakenduste jaoks, nagu robotkäe liigeste pöörlemine.

     • Suurus 7 (φ20): 0,9 N·m pöördemoment, mis sobib ideaalselt väikese ja keskmise koormuse (3–5 kg) indekseerimispositsioneerimis- ja tooriku ümberpööramisjaamadega.

     • Suurus 20 (φ30): 2,9 N·m suure pöördemomendi väljund, sobib keskmise suure koormusega (5–10 kg) raskete pöörlevate positsioneerimistööde jaoks.

  4.2 Nurga ja täpsuse valik

     • 90° pöördenurk: Mõeldud täisnurga pööramiseks ja suuna muutmiseks, kasutatakse laialdaselt tooriku peale-/väljalaadimisel ja 90° roolimispositsioonil.

     • 180° pöördenurk: Sobib pooltsükliliseks pööramiseks ja tooriku ümberpööramiseks, realiseerides 180° vastupidise positsioneerimise ja kahesuunalise jaama vahetamise.

     • Kõrge täpsusega uuendus: Valige ülikõrgete täpsusnõuete jaoks MSUA seeria, mille platvormi kõikumise täpsus on ≤0,03 mm.

  4.3 Magnetlüliti konfiguratsioon

     • MSUB (mittemagnetiline): Põhiline ökonoomne versioon ilma magnetrõngata, kulutõhus lihtsaks tsükliliseks liikumiseks ilma signaali tagasisideta.

     • MDSUB (magnetiline): Sisseehitatud magnetrõngas, mis ühildub D-T791/D-T792 magnetlülititega, millel on suvaliselt reguleeritavad anduripositsioonid, toetades automaatset PLC signaali ühendamise juhtimist.

5. Tüüpilised rakendusstsenaariumid

     • Täppisrobootikasüsteemid: rakendatakse väikese roboti liigeste pöörlemise ja otsefektori õõtsumise jaoks, millel on kerge, kompaktne suurus ja kõrge positsioneerimise korratavus.

     • Automatiseeritud indekseerimisjaamad: Ideaalne 90°/180° täpsusega indekseerimiseks, tuvastuspositsioneerimiseks ja montaažijaamade positsioneerimiseks elektroonika- ja väikeste kodumasinate tööstuses.

     • Tooriku ümberpööramine ja juhtimine: Ideaalne kerge koormusega detailide (≤10 kg) ümberpööramiseks ja suuna muutmiseks konveieriliinidel, saavutades nulli tagasilöögi ja väikese löögiga sujuva pöörlemise.

     • Väikesed pöörlevad platvormid: Laialdaselt kasutatav mikro-pöörlevatel platvormidel, etikettide printimisel ja märgistusjaamade pöörlemisel, paindliku paigaldamise ja vähese hooldusega.

6. MSUB vs CRB2 / CRBU2 seeria kiirvõrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Suuruse valik: Arvutage pöördemoment tooriku kaalu ja pöörlemisraadiuse alusel ohutusteguriga ≥2. Valige suurus 1 koormuse jaoks ≤1 kg, suurus 3 1–3 kg, suurus 7 3–5 kg, suurus 20 5–10 kg jaoks.

     2. Nurga valik: Valige 90° pöördenurk täisnurga pööramiseks ja juhtimiseks; vali 180° pöördenurk poolperioodi pööramiseks ja tagurpidi positsioneerimiseks.

     3. Funktsionaalne valik: Valige signaali tagasiside ja PLC ühendamiseks magnetrõngaga MDSUB; ülikõrge täpsusega positsioneerimisnõuete jaoks uuendage MSUA seeriale.

Ühe lause kokkuvõte

     SOLH MSUB-seeria kompaktsel labadega pöörlevatel silindritel on integreeritud ülitäpne lauakujundus, reguleeritav pöördenurk ja suur kandevõime, pakkudes väikese lõtku, suure stabiilsuse ja ruumisäästlikke täppis-pöörlemislahendusi 10 kg kaaluvate kergete koormustega automatiseeritud pööramis- ja indekseerimisjaamadele.
