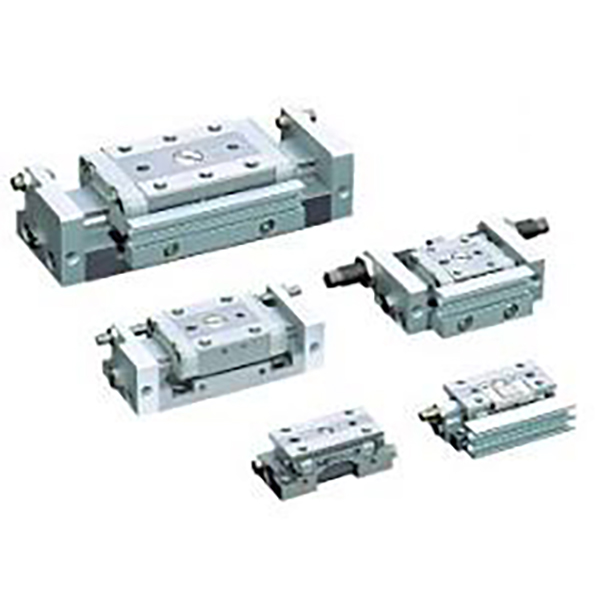

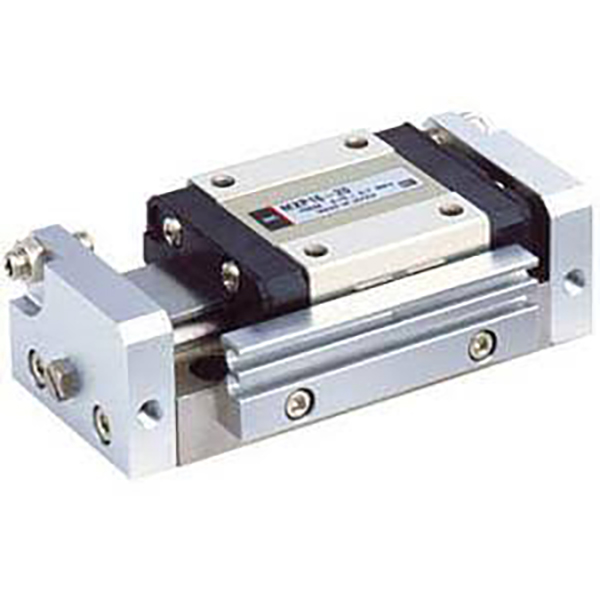

MXP-seeria ülikõrge täpsusega kompaktne pneumaatiline liuglaud

MXP-seeria ülikõrge täpsusega kompaktne pneumaatiline liuglaud

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH MXP seeria on tipptasemel ülikõrge täpsusega kompaktne pneumaatiline liuglaud, mis on loodud rangete mikropositsioneerimise stsenaariumide jaoks. Sisseehitatud silindri juhtsiiniga konstruktsioon ja integreeritud roostevabast terasest korpus tagab mikronitaseme paralleelsuse, ülimadala pöörlemisvea ja erakordse jäikuse. Toetades kahesuunalist torustikku ja kõrgsageduslikku stabiilset tsüklit, sobib see suurepäraselt 3C täppismontaažiks, optiliseks tuvastamiseks ja ülitäpseks mikrokomponentide positsioneerimiseks, olles esmaklassiline mudel keeruliste miniatuursete lineaarsete sõidurakenduste jaoks.

Struktuuri ja disaini põhifunktsioonid

     --  Sõidurežiim: Kahepoolse toimega kahesuunaline töö, ava läbimõõt φ6/8/10/12/16mm, katab kerge koormuse vahemikus 10-120N.

     -- Integreeritud lisatasu struktuur: Sisseehitatud silindriline lineaarne juhtsiin ja ühes tükis martensiitsest roostevabast terasest korpus. Kandemehhanism on täielikult isoleeritud kolvivarda tihendi liikumisest, saavutades äärmise jäikuse ja minimaalse hõõrdumise.

     -- Ülikõrge täpsusaste: liikumise paralleelsus 0,004 mm, paigaldusparalleelsus 0,02 mm, pöörlemistäpsus ±0,03° (φ6/8/10) / ±0,04° (φ12/16), mis tagab tööstusharu juhtiva ülistabiilse täppispositsioneerimise jõudluse.

     -- Ülikompaktne kitsas korpus: kere kõrgus vaid 17–23 mm, 10%–20% kitsam kui MXJ samaväärsete mudelite puhul, võimaldades ülitihedat paigutust äärmiselt kitsastes tööruumides.

     -- Kahesuunalise torustiku paindlikkus: Toetab nii külg- kui ka aksiaalset torustikku kohapeal lülitatava paigutusega, kohandudes erinevate kohapealsete torujuhtmete marsruutimise nõuetega.

     -- Universaalne andurite ühilduvus: Standardsed topeltmagnetlüliti sooned võimaldavad paigaldada 2 M9B magnetlülitit usaldusväärse kahesuunalise asendi jälgimiseks.

     -- Mitmetasandiline puhverdus ja piiramine: Standardsed kahe otsaga kummist puhvrid müra ja löögi vähendamiseks; valikulised ühe-/kaheotsalised metallist käigupiirajad, pluss hüdrauliline puhver φ8 ja suuremate mudelite jaoks, reguleeritava käiguvahemikuga 0–5 mm ülitäpse positsioneerimise juhtimiseks.

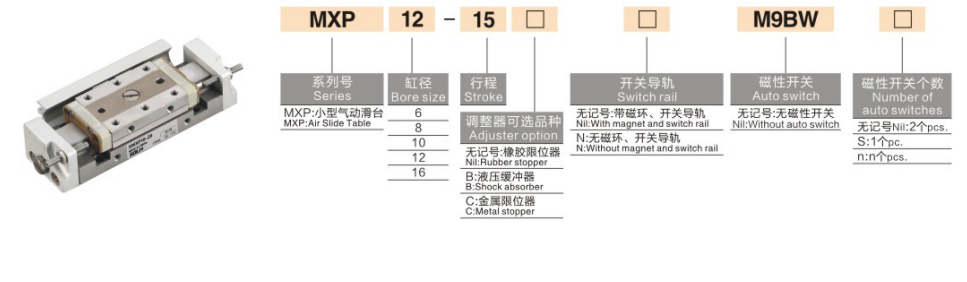

Täielik mudeli kodeerimise reegel

   1. Mudeli näide: MXP8-15-B-M9BW

   2. Standardtellimuse viitenäited

     --  MXP6-5: standardtüüp, ilma magnetlülitita, läbimõõt 6 mm, käik 5 mm, kahekordne toime

     --  MXP10-20-B-2M9B: ava 10 mm, käik 20 mm, kahe otsaga metallist piirang, 2 tk M9B magnetlülitit

     -- MXP12-25-D: läbimõõt 12 mm, käik 25 mm, metallist pikenduspiir, ühilduv aksiaaltorustikuga

Tehnilised põhispetsifikatsioonid (@0,5 MPa, kahetoimeline)

Põhilised konkurentsieelised

   1. Ülikõrge mikronitaseme täpsus ja stabiilsus
     -- Ülimadala käigu paralleelsusega 0,004 mm ja pöörlemistäpsusega ±0,03°, mis on ühendatud ±0,01 mm korduva positsioneerimise täpsusega. See välistab mikroraputamise ja positsioonihälbe, täites täielikult optilise tuvastamise, mikrokomponentide lamineerimise ja ülitäpse testimisprotsesside ranged täpsusnõuded.

   2. Sisseehitatud silindri struktuur ja ülikitsas kompaktne korpus
     -- Silinder on manustatud juhtrööpa konstruktsiooni, mis vähendab kere laiust 10% ~ 20% võrreldes MXJ mudelitega. Uuenduslik kahesuunaline külg-/aksiaaltorustiku konstruktsioon võimaldab paindlikku kohapealset ümberlülitamist, lahendades torujuhtme paigutuse piirangud ülikitsastes tihedates jaamades.

   3. Kõrge jäikus ja pikk kasutusiga
     -- Ühes tükis martensiitsest roostevabast terasest korpus ja integreeritud juhtrööpa struktuur tagavad suurepärase deformatsioonikindluse ja konstruktsiooni jäikuse. Kasutab õlivaba madala hõõrdumisega tihenduskonstruktsiooni, mis ühildub puhaste töökodade ja kerge tööstuskeskkonnaga, saavutades hooldusvaba kasutusea üle 5 miljoni tsükli.

   4. Kõrgsageduslik sujuv töö
     -- Esmaklassiline madala hõõrdumisega tihend ja ülitäpne kuuli juhtsiin tagavad ülisujuva liikumise. Töökiirus jääb vahemikku 50–500 mm/s, mis toetab stabiilset kõrgsageduslikku tsüklit kiirusel üle 350 cpm ilma kogelemise või värinata, ideaalne pikaajaliste lühiajaliste korduvate positsioneerimisülesannete jaoks.

   5. Paindlik mitme stseeni paigalduskoha kohandamine
     -- Toetab ülemist, alumist ja külgmist kolmepoolset kinnitust täpse positsioneerimise tihvti aukudega. Sümmeetriline õhupordi struktuur võimaldab vasaku ja parema torustiku vahetamist kohapeal, rikkudes täielikult suunapiiranguid ja kohandudes erinevate seadmete konstruktsioonilahendustega.

Paigaldusvormid ja tüüpilised rakendused

   1. Paigaldusmeetodid

     -- Ülemine paigaldus: Fikseeritud täppispositsioneerimistihvti aukudega läbivate aukude kaudu, sobib tooriku ülaosa paigaldamiseks ja ülitäpse positsioneerimise stsenaariumide jaoks, mis nõuavad nullnihkumist.

     --  Alumine kinnitus: Fikseeritud stabiilse ja usaldusväärse konstruktsiooniga põhjakeermestatud aukudega, mis on kasutatav standardvarustuse pinnamonteerimiseks ja fikseeritud lineaarseks sõitmiseks.

     --  Küljekinnitus: Fikseeritud külgmiste keermestatud aukude kaudu, sobib ideaalselt piiratud vertikaalse ruumi ja mitme liuguri tiheda paralleelse paigutusega seadmetele.

   2. Tüüpilised rakendusstsenaariumid

     --  3C elektroonika: kiibi paigaldamine ja ühendamine, objektiivi mooduli teravustamine, mikrokomponentide ülitäpne positsioneerimine, sondi tsükli testimine

     --  Optilised seadmed: CCD-kaamera täppisliikumine, optilise läätse peenkalibreerimine, laserpositsioneerimine, ülitäpse tuvastusplatvormi juhtimine

     --  Mikrotäppiskoost: miniatuurne automaatne kruvilukustus, klemmide pressimine, komponentide täpne sisestamine, ülitäpne rakise juhtimine

     -- Meditsiiniseadmed: Mikropumba täppisjuhtimine, miniatuurne klapi täpne lülitus, väikese instrumendi teleskooppositsioneerimine

Slaiditabeli valimise võrdlus: MXP vs MXJ vs MXQ

Kolmeastmeline kiire valiku juhend

   1. Puuri valik koormuse järgi
     -- φ6 ≤ 1 kg / φ8 = 1 ~ 2 kg / φ10 = 2 ~ 4 kg / φ12 = 4 ~ 6 kg / φ16 = 6 ~ 10 kg. Stabiilse täpsuse tagamiseks jätke koormuse ohutusvaru vähemalt 50%.

   2. Insuldi kinnitus Standardne käiguvahemik: 5-30 mm. Kõrgsageduslike töötingimuste jaoks eelistage lühikesi lööke (5–20 mm), et säilitada suurem positsioneerimistäpsus ja tööstabiilsus.

   3. Konfiguratsiooni sobitamine

      --  Asendi jälgimine: varustage 2 M9B magnetlülitit reaalajas kahesuunalise käigu asendi tagasiside jaoks.

     -- Täpsuspiirang ja puhverdus: valige kahe otsaga metallipiirang (B) 0–5 mm reguleeritava täpse positsioneerimise jaoks; Valige φ8 ja suuremate mudelite jaoks hüdrauliline puhver, et vähendada kõrgsageduslikku lööki.

     --  Torustiku kohandamine: kasutage aksiaalset torustikku ülikitsa ruumi paigutuse jaoks ja külgmisi torusid tavapäraste standardsete paigaldusstsenaariumide jaoks.

Ühe lause kokkuvõte

     SOLH MXP-seeria ülitäpse pneumaatiline liuglaud sisaldab 0,004 mm ülimadalat paralleelsust, minimaalset pöörlemisviga, sisseehitatud integreeritud juhtsiinit, kahesuunalist ümberlülitatavat torustikku ja valikulist hüdraulilist puhvrit, mis toimib esmaklassilise kõrge jäikusega mikrolineaarse astmena optiliseks tuvastamiseks, ülitäpse meditsiinilise 3C automaatika monteerimiseks.
