RSQ-seeria korgisilinder | Fikseeritud paigalduskõrgusega pneumaatilise stopperi silinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH RSQ seeria on fikseeritud paigalduskõrgusega stopperi silinder, mis on loodud konveieriliini automatiseeritud positsioneerimiseks ja tooriku piiramiseks. See hõlmab ava suurusi φ12mm kuni φ50mm standardsete käikudega 10mm kuni 30mm. Fikseeritud kõrgusega jäik konstruktsioon, sisseehitatud puhver, 10 valikulist varda otsatüüpi ja 4-poolse magnetlüliti kinnitusega RSQ-silinder pakub odavaid ja suure töökindlusega peatamislahendusi konveierijaama blokeerimiseks, kaubaaluste positsioneerimiseks ja tooriku piiramiseks, toimides automatiseeritud transportimise süsteemide standardse põhikomponendina.

  1.1 Fikseeritud kõrgusega jäik konstruktsioon

     Erinevalt reguleeritava kõrgusega RSG-seeriast kasutab RSQ-seeria mittereguleeritavat fikseeritud paigalduskõrgusega disaini. Sellel on lihtsam struktuur, suurem üldine jäikus ja kiirem kohapealne paigaldamine, mis sobib ideaalselt fikseeritud kõrgusega jaamade paigutustega ja välistab kõrguse kalibreerimise.

  1.2 Mitmekülgne mitme varda otsaga kohandamine

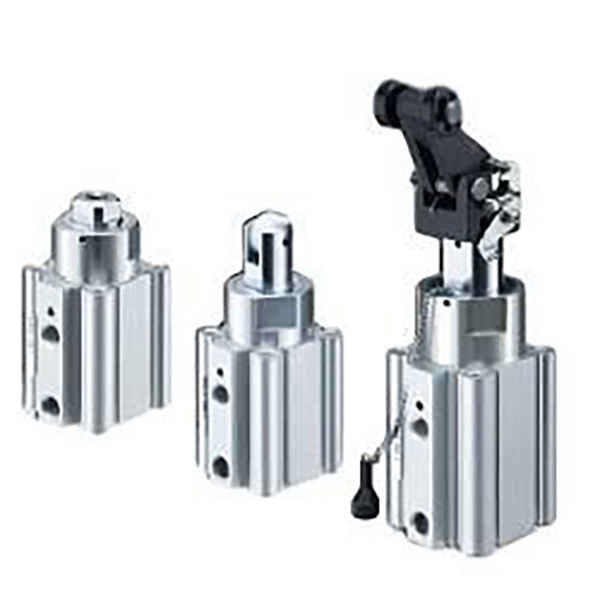

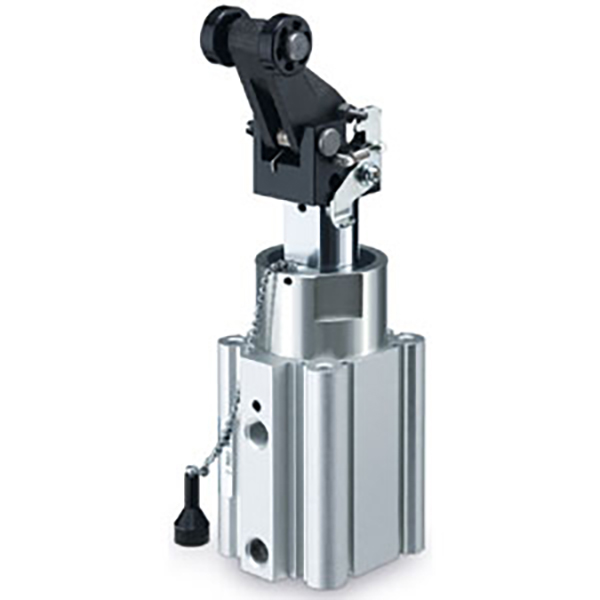

     Varustatud 10 erineva varda otsa valikuga, sealhulgas ümarvarraste, kaldlõike-, rull- ja hoovakonstruktsioonidega, mis katavad täielikult kerge, keskmise ja raske koormuse peatumise stsenaariumid. Kangitüübid (L/B/C/D/E) kasutavad sisseehitatud hüdraulilise puhvri konstruktsiooni, millel on suurepärane energia neeldumine ja tugev löögikindlus kõrgsageduslike ja tugevate löökidega töötingimuste jaoks.

  1.3 Paindlik paigaldus ja lülitite paigutus

     Silindri korpus toetab neljapoolset magnetlüliti paigaldamist (ühildub D-A9□/M9□/P3DWA seeria lülititega) ilma täiendavate kinnitustarvikuteta. Saadaval on kaks standardset kinnitusviisi: B-tüüpi läbiva auguga kinnitus (standard) ja A-tüüpi kahe otsaga keermestatud avaga kinnitus, kohandudes erinevate seadmeraamide ja paigaldusruumidega.

  1.4 Õlivaba ja pika kasutuseaga disain

     Valikulised kahetoimelised, vedrutagastustega kahetoimelised ja ühetoimelised (vedru pikendatud) režiimid vastavad erinevatele tegevusnõuetele. Standardne kummipuhver tagab stabiilse töö. Kolvivarras on kaetud kõva kroomiga ja silindri korpus läbib kõva anodeerimise, saavutades silmapaistva kulumis- ja löögikindluse. Õlivaba töökonstruktsioon kohandub madalate hoolduskuludega puhta ja tolmuvaba töökeskkonnaga.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: RSQB20-15, RSDQL32-20

  2. Standardtellimuse näited

     • Mittemagnetilise rõnga standardmudel: RSQB20-15 (pole magnetrõngast, läbi augu kinnitus, φ20 ava, käik 15 mm, standardne ümar varda ots)

     • Magnetrõnga hüdraulilise puhvri mudel: RSDQL32-20 (sisseehitatud magnetrõngas, auku läbiv kinnitus, φ32 ava, käik 20 mm, kangi tüüpi peatusots)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahetoimeline, vedrutagastusega kahetoimeline, ühetoimeline (vedrupikendus)

     • Töörõhu vahemik: 0,05 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Ümbritsev temperatuur: -10 ℃ ~ 70 ℃ (ilma lülitita); -10 ℃ ~ 60 ℃ (lülitiga)

     • Kolvi töökiirus: 50-500 mm/s

     • Puhverrežiim: Standardne kummipuhver; Sisseehitatud hüdraulilise puhvriga varustatud kangitüübid

     • Määrimisrežiim: Õlivaba töö

  3.2 Standardne puuraugu ja käigu kombinatsioon

3.3 Teoreetiline peatumisjõud (ühik: N @0,5 MPa, kahetoimeline)

3.4 Toote kaal (ühik: kg 20 mm käiguga, RSQ-seeria)

4. Varda otsa tüübid ja kohaldatavad stsenaariumid

5. Tüüpilised rakendusstsenaariumid

     • Montaažiliini peatamine: Kasutatakse aluste peatamiseks, jaamade positsioneerimiseks ja nihkumise tõkestamiseks elektroonika- ja kodumasinate koosteliinidel. Fikseeritud kõrgusega disain sobib ideaalselt standardsete konveieriliinide paigutusega.

     • Konveieriliini piiramine: Sobib tooriku peatamiseks lint- ja rullkonveieritel, ülekandejaama positsioneerimiseks ja lahknevate/ühendavate liinide blokeerimiseks. Mitmed varda otsa valikud kohanduvad erinevate koormusastmetega.

     • Automatiseeritud töötlemisjaamad: Ideaalne tööpinkide laadimise/mahalaadimise piiramiseks, pakendamismasina positsioneerimiseks ja ülevaatusjaama peatamiseks, mis tagab stabiilse ja häiretevastase tsüklilise töö.

     • Raskeveokite peatumise stsenaariumid: Kasutatakse raskete kaubaaluste ja tööriistaplaatide peatamiseks, keevitusjaama positsioneerimiseks. Hüdraulilise puhvri kangi tüüp talub tõhusalt tugevat lööki ja kõrgsageduslikku vibratsiooni.

6. Kolmeastmeline kiirvalikujuhend

  1. Ava suuruse valik: Valige ava vastavalt tegelikule peatumiskoormusele. Järgige reeglit: teoreetiline peatumisjõud ≥ tegelik koormus × 2 ohutustegur. φ16 ~ φ20 väikese koormuse jaoks, φ32 keskmise koormuse jaoks, φ40 ~ φ50 suure koormuse jaoks.

  2. Löögi valik: Standardne käik on vahemikus 10 mm kuni 30 mm. Mehaaniliste häirete vältimiseks jätke 5–10 mm lisakäiguvaru tooriku kõrguse alusel.

  3. Varda otsa valik

￮ Kerge koormus ja väike kiirus: valige ümarvarda või kaldlõike tüüp

￮ Suur kiirus ja kerge koormus: valige rulli tüüp

￮ Suur koormus ja kõrge sagedusega kokkupõrge: valige hüdraulilise puhvri hoova tüüp (B/C/D/E)

Ühe lause kokkuvõte

     SOLH RSQ-seeria fikseeritud kõrgusega korgisilindritel on jäik fikseeritud kinnitusstruktuur, mitmesugused varda otsa valikud, 4-poolse lüliti paigaldus ja õlivaba pika kasutuseaga jõudlus, pakkudes kulutõhusaid, stabiilseid ja löögikindlaid standardseid peatamislahendusi erinevatele automatiseeritud konveieritele ja töötlemisjaamadele.
