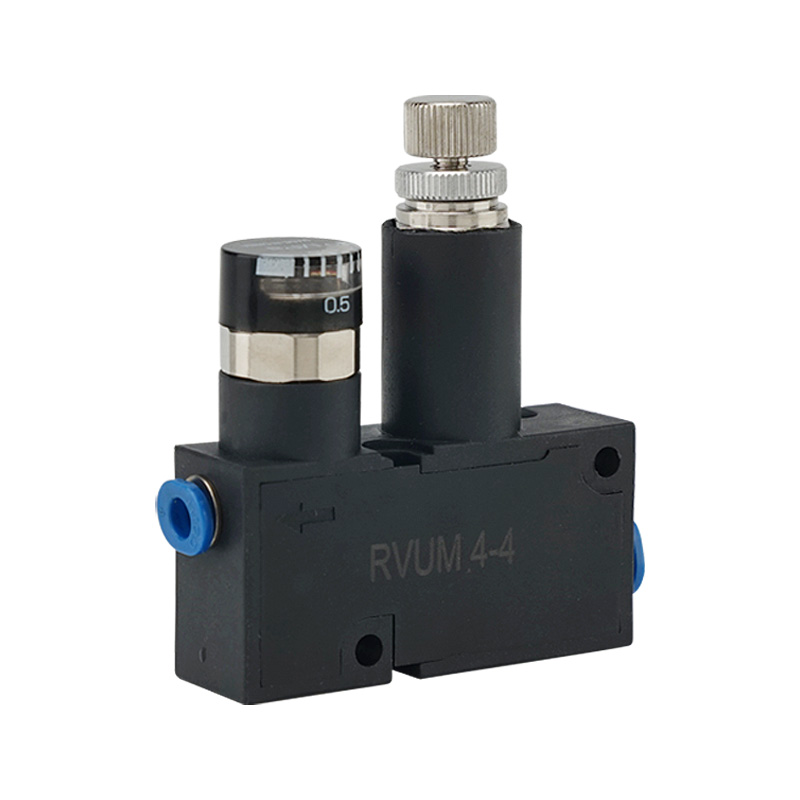

RVUM seeria minirõhuregulaatori ventiil

RVUM seeria minirõhuregulaatori ventiil | Kompaktne otsetoimega kolvi õhurõhu alandamise klapp ühe puutega kinnitusega

Kaubamärk: SOLH by Richge Technology | Ülikompaktne täppis-pneumaatiline rõhuregulaator

1. Toote ülevaade

     SOLH RVUM seeria on aülikompaktne otsetoimega kolvitüüpi mikrorõhuregulaatori ventiil, mis on spetsiaalselt välja töötatud piiratud ruumiga miniatuursete pneumaatiliste ahelate jaoks. See toetab nii reljeef-tüüpi (standard) kui ka mittereljeef-tüüpi konstruktsioone, millel on paindlikud sirge/põlveühendusvõimalused, integreeritud ühe puutega liitmikud ja 0,1–0,8 MPa täppisrõhuregulatsioon. Tänu üliväikesele kergele disainile, mitmekesistele paigaldusmeetoditele ja stabiilsele rõhuväljundile kasutatakse seda laialdaselt väikese voolu täppisstsenaariumides, nagu doseerimine, vaakum-adsorptsioon ja mikroõhu puhumine, mis toimib miniatuursete automatiseeritud seadmete optimaalse rõhu stabiliseerimise lahendusena.

2. Põhipositsioneerimine ja tööpõhimõte

     • Struktuurne projekteerimine: Võetakse kasutusele ülitäpse otsetoimega kolvikonstruktsioon, saadaval kahes versioonis: standardne reljeeftüüp ja valikuline mittereljeefne tüüp, mis vastab erinevatele vooluahela rõhu reguleerimise nõuetele.

     • Täpne rõhu stabiliseerimine: Maksimaalne sisselaskerõhk ulatub 0,9 MPa-ni, stabiilse reguleeritava väljundrõhuga vahemikus 0,1 MPa kuni 0,8 MPa. Reljeefne konstruktsioon tõmbab automaatselt välja ülerõhuõhu, et säilitada konstantne allavoolu rõhk.

     • Kohaldatav keskmine: Puhas suruõhk, mis toetab õlivaba määrimist, kohandub täielikult puhta ja täpse pneumaatilise töökeskkonnaga.

3. Silmapaistvad tooteomadused

  3.1 Ülikompaktne ja kerge korpus

     Kogu klapi korpusel on miniatuurne integreeritud disain ja äärmiselt väike tööruum. See sobib suurepäraselt sisseehitatud seadmete paigaldamiseks, paneelide paigaldamiseks ja kitsa rakise ruumi paigutuseks, realiseerides miniatuursete pneumaatiliste süsteemide nullruumi hõivamise optimeerimise.

  3.2 Paindlik ühe puutega ühendatav torustik

     Nii IN kui ka OUT pordid toetavad sirge ja põlve tüüpide vaba ümberlülitamist. Ühildub meetriliste φ4/φ6 ja imperiaalsete 5/32"/1/4" pneumaatiliste torudega. Tööriistavaba pistikühenduse paigaldamine parandab märkimisväärselt kohapealse torustiku ja modifitseerimise tõhusust koos tugeva ühilduvusega.

  3.3 Kõrge täpsusega stabiilse rõhu reguleerimine

     Professionaalne 0–0,8 MPa manomeeter on varustatud reguleerimistäpsusega ±5% FS. See tagab ülistabiilse rõhuväljundi väikese voolu täppisstsenaariumide jaoks, nagu automaatne doseerimine, tooriku vaakum-adsorptsioon, mikroõhu puhumine ja positsioneerimise juhtimine, vältides tõhusalt rõhukõikumisi, mis mõjutavad toote täpsust.

  3.4 Erinevad paigaldusmeetodid

     Toetab sõltumatut otsepaigaldust ja klambriga integreeritud klastri installimist. See suudab paindlikult kohaneda erinevate seadmete paigutuse nõuetega, realiseerides ühepunktilise sõltumatu rõhureguleerimise ja mitme kontuuriga integreeritud tsentraliseeritud rõhureguleerimise.

  3.5 Vastupidav ja usaldusväärne jõudlus

     Klapi korpus on valmistatud ülitugevast alumiiniumisulamist ja vaigumaterjalist, millel on suurepärane korrosioonikindlus ja struktuurne stabiilsus. Töötemperatuur jääb vahemikku 0 ℃ kuni 60 ℃ (külmumisvaba keskkond), tagades pika tsükli stabiilse töötamise tööstusliku tootmise stsenaariumides.

4. Üldised tehnilised kirjeldused

5. Mudeli kodeerimise reeglid ja valiku näited

  5.1 Mudeli täielik definitsioon

     Standardne mudelivorming: RVUM – [toru spetsifikatsioon] – [toru spetsifikatsioon] – [liide]

     • RVUM: Ultrakompaktse kolvi tüüpi minirõhuregulaatori seeriakood

     • Toru spetsifikatsioonikood: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Sufiks A: Varustatud täppismanomeetriga

 5.2 Levinud mudelirakenduse juhtumid

     • RVUM6-6: φ6 sirge sisselaskeava + φ6 sirge väljalaskega põhimudel tavapäraste miniatuursete pneumaatiliste ahelate jaoks

     • RVUM6-6-A: φ6 sirge sisse- ja väljalaskeava sisseehitatud manomeetriga, mis võimaldab visuaalset rõhu reguleerimist

     • RVUM4-6: φ4 sirge sisselaskeava + φ6 põlve väljalaskeava, väikese kaliibriga asümmeetriline mudel kitsa ruumi ja mikrovoolutorustike jaoks

6. Tüüpilised rakendusstsenaariumid

     • Mikroautomaatikaseadmed ja rakised: Laialdaselt kasutatav 3C elektroonikaseadmetes, meditsiiniseadmetes, väikestes robotkätes ja täppistööriistades.

     • Täpne väikese vooluhulga juhtimine: Professionaalne automaatseks doseerimiseks, tooriku vaakum-adsorptsiooniks, mikroõhupuhastuseks ja täpseks positsioneerimisrõhu juhtimiseks.

     • Kompaktne integreeritud süsteem: Ideaalne seadmete sisseehitatud paigalduse, paneeli sisseehitatud paigalduse ja mitme kontuuriga integreeritud pneumaatiliste süsteemide jaoks.

     • Solenoidklapi tagumine vooluahel: Paigaldatakse otse solenoidventiilidest allavoolu sekundaarse rõhu vähendamiseks ja stabiilseks rõhuväljundiks, välistades õhurõhu kõikumised.

7. Tootesarjade võrdluse ja valiku juhend

Ühe lause kokkuvõte

     SOLH RVUM-seeria minirõhuregulaator integreerib ülikompaktse suurusega, paindliku ühe puutega torustiku ja 0,1–0,8 MPa täppisrõhureguleerimise, mis on kõige sobivam kõrge stabiilsusega rõhu stabiliseerimise lahendus piiratud ruumiga mikropneumaatiliste ahelate ja täppis-väikese vooluga automatiseeritud seadmete jaoks.
