TWQ-seeria fikseeritud kõrgusega korgiga silinder | Kompaktne kerge ja keskmise koormusega stopperisilinder

Kaubamärk: Richge Technology SOLH

1. Toote ülevaade ja põhilised struktuuriomadused

     SOLH TWQ seeria on fikseeritud paigalduskõrgusega korgisilinder, mis on optimeeritud kergete ja keskmise koormusega automatiseeritud konveieriliinide jaoks. Sellel on kompaktne kerekonstruktsioon, neli valikulist varda otsatüüpi, hüdraulilise puhvri olemasolu ja valikuline mehaaniline iselukustuv funktsioon. TWQ silinder, mis sobib 10–150 kg kaubaaluste ja tööriistade peatamiseks, jaama piiramiseks ja ülekande positsioneerimiseks, on kõrge kuluga standardlahendus kerge ja keskmise koormusega automatiseerimise stsenaariumide jaoks.

 1.1 Fikseeritud paigalduskõrguse disain

     Integreeritud fikseeritud kõrgusega korpus tagab kiire ja arusaadava paigaldamise suure korduva positsioneerimise täpsusega. See sobib ideaalselt standardsete konveierijaamade paigutustega, välistades kõrguse reguleerimise ja parandades kohapealse kasutuselevõtu tõhusust.

 1.2 Neli mitmekülgset varda otsa tüüpi (südamiku eelis)

     • B Lameda varda tüüp: Pöörlemisvastane lame kolvivarda konstruktsioon tagab stabiilse seiskamise ja tugeva ekstsentrilise koormuse vastupidavuse, säilitades täpse positsioneerimise külgjõu tingimustes.

     • C Ümarvarda tüüp: Suurendatud löögikindlusega paksendatud tahke ümmargune kolvivars, mis on spetsiaalselt loodud töötingimusteks, kus on suur külgjõud ja täpsed tööriistade positsioneerimise nõuded.

     • R Rulli kangi tüüp: hoob + veereva kontakti struktuur minimeerib peatumislöögi sujuva veeremise liikumisega, ideaalne kiireks pidevaks konveieriliini tööks.

     • K Reguleeritava puhvri hoova tüüp: Sisseehitatud reguleeritav hüdrauliline puhver võimaldab vabalt reguleerida summutustakistust, et kohaneda erineva kaalu ja transpordikiirusega toorikutega, saavutades optimaalse pehme peatamisefekti muutuvates töötingimustes.

  1.3 Valikuline iselukustuv funktsioon (R/K versioon)

     Rull- ja puhvrihoova versioonid toetavad valikulist mehaanilist iselukustuvat konstruktsiooni. Pärast töödeldava detaili löögi peatamist lukustab silinder kangihoova automaatselt, et vältida tagasilööki ja tagasilükkamist, kõrvaldades tõhusalt tooriku nihke ning parandades oluliselt konveierijaama stabiilsust ja järjepidevust.

 1.4 Kompaktne suurus ja vastupidav konstruktsioon

     Silindri korpus on kõva anodeerimisega töödeldud, samas kui kolvivardal on kõva kroomitud kattekiht, mis tagab suurepärase kulumis- ja löögikindluse. Standardne õlivaba töö sobib puhta tootmiskeskkonna ja keevituspritsmekindla stsenaariumiga. Reserveeritud anduri sooned neljal küljel võimaldavad paindliku paigutuse jaoks paigaldada magnetlüliti ilma struktuursete häireteta.

  1.5 Erinevad töörežiimid

     Valikuline kahetoimeline standardrežiim ja ühetoimelised (vedru pikendamine / vedru sissetõmbamine) režiimid hõlmavad automaatset tsüklit, väljalülitamise ohutuskaitset ja ajutise seiskamise nõudeid, mis sobivad erinevate tööstuslike juhtimisloogikatega.

2. Täielik mudeli nimetamise reeglid ja tellimuste näited

  1. Tüüpilised mudelinäited: TWQ32-20SB, TWQ50-30RK-F

 2. Standardtellimuse näited

     • Standardne lamevarraste mudel: TWQ32-20SB (φ32 ava, käik 20 mm, lame samba varda ots, kummist puhver)

     • Iselukustuv reguleeritava puhvriga mudel: TWQ50-30RK-F (φ50 ava, käik 30 mm, reguleeritav hüdropuhvri hoob, iselukustuva funktsiooniga)

3. Üldised tehnilised parameetrid (20 ℃, 0,5 MPa standardtingimus)

  3.1 Põhispetsifikatsioonid

     • Töörežiim: Kahetoimeline, ühetoimeline (vedru pikendamine / vedru sissetõmbamine)

     • Töörõhu vahemik: 0,05 ~ 1,0 MPa; Tõkestusrõhk: 1,5 MPa

     • Ümbritsev temperatuur: -10 ℃ ~ 60 ℃ (jäävaba keskkond)

     • Puhvri konfiguratsioon: S = kahe otsaga kummipuhver; K = reguleeritav hüdrauliline puhver + kahe otsaga kummipuhver

     • Määrimisrežiim: Õlivaba töö

     • Paigaldusmeetod: Standardne fikseeritud kõrgusega äärikkinnitus

 3.2 Standardne puuraugu ja käigu kombinatsioon

  3.3 Teoreetiline peatumisjõud (ühik: N @0,5 MPa)

  3.4 Toote kaal (ühik: kg standardkäiguga)

4. Põhikonfiguratsiooni- ja valikujuhised

  4.1 Varda otsa tüübi valik

     • B lame veeru tüüp (soovitatav): Pöörlemisvastane ja kõrge stabiilsusega disain, sobib väikese koormuse (10–80 kg) ja väikese kiirusega töötamiseks (≤0,3 m/s) ilma ilmse külglöögita.

     • C Ümmarguse veeru tüüp: Tugeva löögikindlusega paksendatud varda struktuur, mis sobib ideaalselt suure külgjõuga positsioneerimisstsenaariumide jaoks.

     • R Rulli kangi tüüp: Väikese löögi ja sujuva veeremise jõudlus, sobib suurepäraselt suure kiirusega (≤0,5 m/s) ja kerge ja keskmise koormusega (30–100 kg) konveieriliinidele.

     • K Reguleeritava puhvri hoova tüüp: Kohanduv summutus ja suurepärane löögikindlus, mõeldud keskmise koormuse (50–150 kg), kõrgsagedusliku käivitus-seiskamise ja ebastabiilse kiirusega töötingimuste jaoks.

  4.2 Iselukustuva funktsiooni valik

     • F Iselukustuv tüüp (soovitatav automaatsete joonte jaoks): Saadaval ainult R/K kangi versioonide jaoks. Hoiab ära tooriku tagasilöögi ja jaama nihkumise, parandades oluliselt automatiseeritud liinide pideva töö stabiilsust.

     • Lukustamata tüüp: kulutõhus lahendus väikese vastupidise mõju ja käsitsi lähtestamise stsenaariumide jaoks, ei soovitata täisautomaatsete tootmisliinide jaoks.

  4.3 Töörežiimi valik

     • Kahetoimeline: Maksimaalne peatumisjõud kahesuunalise juhitava tegevusega, sobib kõrgsagedusliku ja täisautomaatse juhtimise stsenaariumide jaoks.

     • Ühetoimeline (kevadine pikendus): laieneb automaatselt, et peatada toorikud pärast voolukatkestust, seades prioriteediks ohtlike jaamade ja väljalülituskaitserakenduste ohutuse.

     • Ühetoimeline (vedruga kokkutõmbumine): Seiskub õhu juurdevooluga ja vallandub automaatselt, kui toide välja lülitatakse, kohandatud tavaliselt avatud konveieriliinide ja ajutiste seiskamistoimingute jaoks.

5. Tüüpilised rakendusstsenaariumid

     • Kerged ja keskmise koormusega konveieriliinid: Kasutatakse 10–150 kg kaaluvate kaubaaluste ja tööriistaplaatide peatamiseks, piiramiseks ja teisaldamiseks elektroonika-, kodumasina- ja toiduainetööstuses.

     • Kiired materjalikäitlusliinid: R/K kangi struktuur tagab rull- ja lintkonveieritel kerge koormusega kiirete (≤0,5m/s) toorikute sujuva löögivaba peatamise.

     • Automatiseeritud seadmete jaamad: Kompaktne korpus lihtsaks paigaldamiseks, kasutatakse laialdaselt tööpinkide peale-/väljalaadimise piiramiseks, montaažijaama positsioneerimiseks ja ülevaatusjaama peatamiseks.

     • Pakendi- ja logistikaliinid: Ideaalne papp- ja materjalikastide peatamiseks, lahknevate jaamade blokeerimiseks ja virnastamise positsioneerimiseks, kõrge kulukuse ja vähese hooldusega.

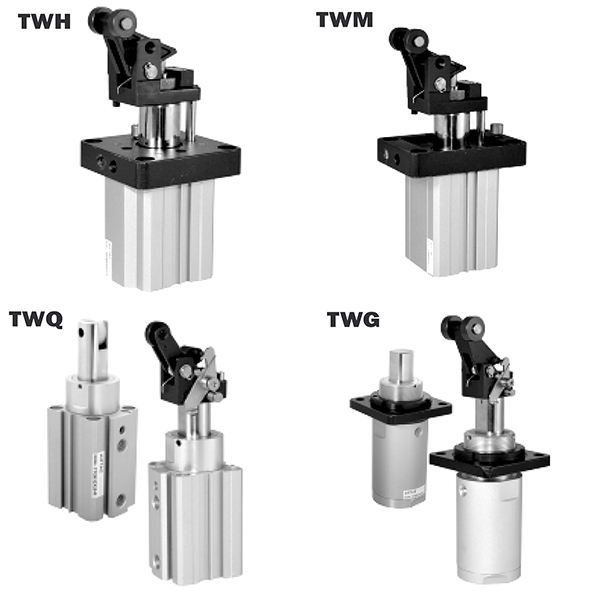

6. TWQ vs TWH/TWM seeria kiirvõrdlus

7. Kolmeastmeline kiirvalikujuhend

     1. Ava suuruse valik: Valige ava vastavalt tooriku kaalule 200% ohutusteguriga (teoreetiline peatumisjõud ≥ tegelik koormus × 2). Valige φ25/φ32, kui koormus on alla 80 kg; 80–150 kg koormuse jaoks valige φ40/φ50.

     2. Varda otsa ja puhvri valik: Võtta kasutusele B lapik varras + S kummipuhver kerge koormusega madala kiirusega stsenaariumide jaoks; valige R-rulli tüüp kiirete kerge koormusega liinide jaoks; vali K reguleeritava puhvri tüüp keskmise koormusega ja kõrgsageduslike töötingimuste jaoks.

     3. Funktsionaalse konfiguratsiooni valik: Varustage automaatsete tootmisliinide jaoks iselukustuv F; vali kahekordse toimega režiim kõrgsageduslikuks tsükliliseks juhtimiseks; võtta kasutusele ühetoimelise vedru pikendamise režiim ohutuse prioriteedi ja väljalülitamise kaitsejaamade jaoks.

Ühe lause kokkuvõte

     SOLH TWQ-seeria fikseeritud kõrgusega korgisilindritel on kompaktne disain, mitme varda otsaga ühilduvus ja valikulised iselukustuvad ja reguleeritavad puhverfunktsioonid, pakkudes kulukaid, stabiilseid ja paindlikke peatumislahendusi 10–150 kg kergetele ja keskmise koormusega automatiseeritud konveiersüsteemidele.
