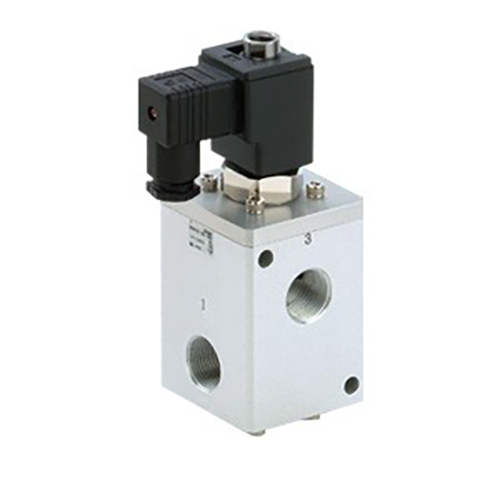

VCH400 (VCH410) seeria kõrgsurvepiloodiga juhitav 3-pordiline solenoidklapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH poolt Richge Technology raames välja töötatud ja toodetud VCH400 seeria (tavaliselt viidatud kui VCH410) on kõrgsurvega pilootjuhitav 3-pordiline solenoidventiil. Spetsiaalselt keskmise ja kõrgsurve suruõhu ja inertgaasi torustike jaoks konstrueeritud sellel on maksimaalne töörõhk kuni 5,0 MPa, suurepärane vooluvõimsus ja stabiilne kõrgsurve lülitusjõudlus, mis toimib kõrgsurve laadimise, õhutamise ja rõhu ümberlülitamise põhikomponentina.

Põhiliste tehniliste kirjelduste tabel

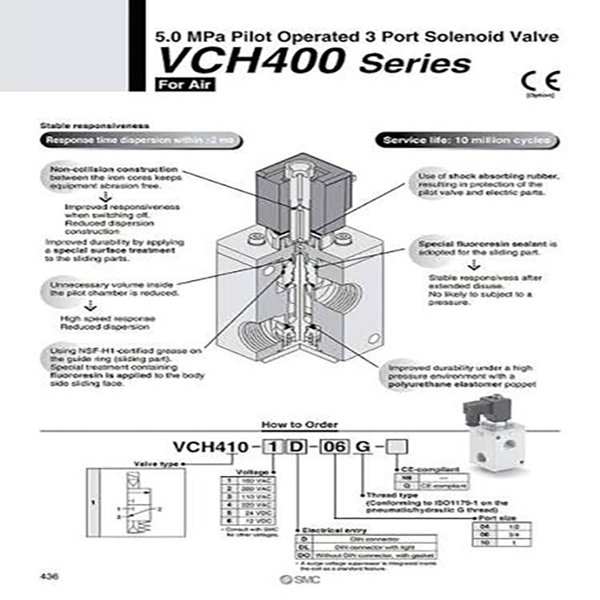

Mudeli kodeerimine ja funktsionaalne definitsioon

Mudelikoodi näide: VCH410-06-5D

     --VCH410: seeria põhikood

     --06: pordi suuruse kood (G3/4)

     --5D: DC24V toiteallikas + DIN elektripistik Sufikskoodid hõlmavad pordi suurust, mähise pinget ja juhtmestiku terminalide tüüpe konfiguratsiooni täielikuks eristamiseks.

Funktsionaalne klassifikatsioon

     --VCH410 (tavaliselt suletud NC): väljundport väljub toite väljalülitamisel automaatselt, ideaalne peamise õhuvarustuse sisse- ja väljalülitamiseks.

     -- Kasutatav valikventiilidena ning laadimis- ja õhutusahela juhtimiseks; vasturõhk ja lülitusrõhu vahemik tuleb kinnitada enne torustiku projekteerimist.

Peamised valikujuhised

     -- Eelistage põhiparameetrite kinnitamist: töörõhk, pordi keerme suurus, NC/NO funktsioon, mähise pinge ja elektrijuhtmete liides.

     -- Kõrgsurve ümberlülitamiseks või kahe kõrge/madala rõhu muundamise töötingimuste jaoks sobitage SOLH VCHR seeria kõrgsurveregulaatoritega, et stabiliseerida vaheringi rõhku.

     -- Nõuab puhta kuiva õhu juurdevoolu, filtreerimise täpsusega ≤5 μm; õliudu ja tahkete osakeste lisandid kiirendavad tihendi kulumist ja lühendavad oluliselt kasutusiga.

Paigaldus- ja hooldusjuhisedPaigaldusreeglid

     --Keelatud paigaldussuund: mähis ei tohi kunagi olla suunatud allapoole, et vältida tolmu, vee ja võõrosakeste sattumist armatuurisõlme ja ummistumist.

     --Standardne keerme pingutusmoment:

         *G1/2, G3/4 keermestatud pordid: 28–30 N·m

         *G1 keermepesa: 36–38 N·m

Korrapärase hoolduse nõuded

     -- Kontrollige perioodiliselt tihedust ja elektrijuhtmete tihedust.

     -- Käivitage täielik lülitustsükkel üks kord iga 30 päeva järel, et vältida plaadipooli kleepumist ja pikaajalisest staatilisest olekust põhjustatud ummistumist.

Ühe lause kokkuvõte

     Kõrgsurve juhtventiil SOLH VCH410 3-pordiline solenoidventiil toetab kuni 5,0 MPa töörõhku, mis on varustatud polüuretaanist elastse tihendiga, suure vooluhulgaga G standardportidega ja 10 miljoni tsükli kasutusiga, usaldusväärne spetsiaalne lülitusventiil keskmise ja kõrgsurveõhu ning inertgaasi laadimis- ja ventilatsiooni tööstuslike juhtimisahelate jaoks.
