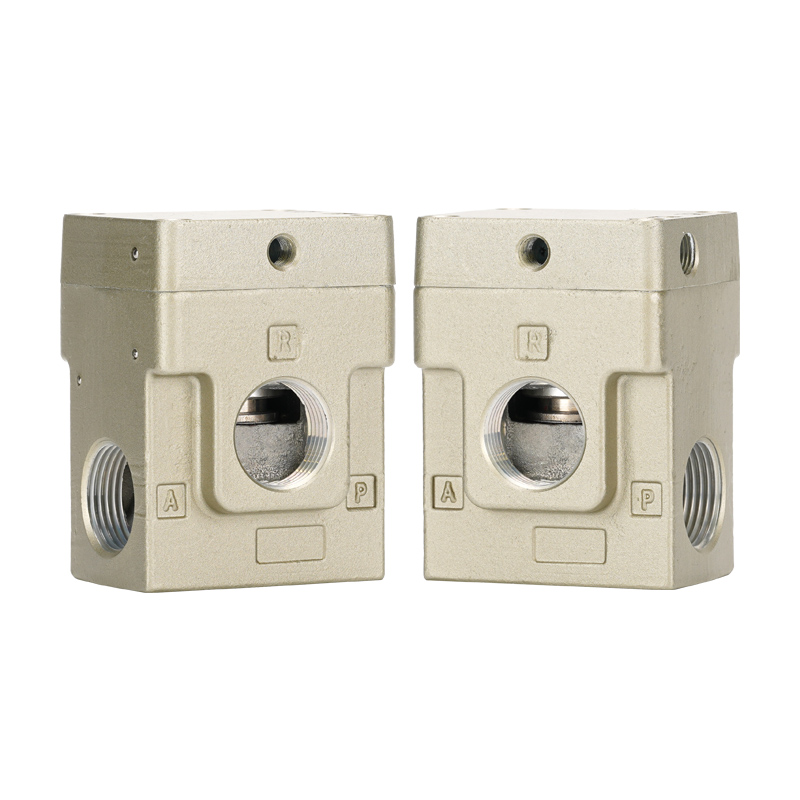

VEX1 seeria suure vooluga 3-suunaline rõhuregulaator

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     VEX1-seeria on suure vooluhulgaga ülitäpne 3-suunaline vabastustüüpi rõhuregulaator, mis on välja töötatud Richge Technology poolt SOLH-i raames. See on spetsialiseerunud stabiilse pideva rõhu säilitamisele, kiirele väljalaskele ja kahe-/mitmeastmelisele rõhureguleerimisele raskeveokite pneumaatiliste ahelate jaoks. See on peamine rõhu reguleerimise lahendus kõrgsurveõhupaakide, suure mahuga õhupuhumise ja suure avaga suure võimsusega silindriajamite jaoks.

Toote põhiomadused

1. Ülisuur vooluvõimsus (põhiline konkurentsieelis)

     -- Traditsioonilise diafragma konstruktsiooni asemel on see tasakaalustatud, millel on suur avanemiskäik ja ülimadal voolutakistus.

     -- Tagab 3–5 korda suurema voolukiiruse kui tavalised AR-seeria regulaatorid, et toetada hetkelist suurt õhuvarustuse nõudlust.

     -- Varustatud liiga suure ülevoolu väljalaskeavaga, et saavutada kiire rõhulangus, stabiilne vasturõhk ja rõhukõikumiste tõhus summutamine.

2. Kõrge täpsusega rõhu stabiliseerimine

     -- Hüsterees ≤ 0,03 MPa

     -- Korratavus ≤ 0,01 MPa

     -- Tundlikkus ≤ 0,01 MPa Minimaalne rõhu kõikumine, sobib suurepäraselt täpse konstantse rõhu ja konstantse voolu töötingimuste jaoks.

3. Kaks valikulist juhtimisrežiimi

     -- Õhupiloodi tüüp (VEX1□00): juhitakse välise pneumaatilise signaaliga P1, mida saab kasutada kaugjuhtimispuldi, plahvatuskindlate töökodade ja mitmepunktiliste rõhulülitussüsteemide jaoks.

     -- Väline solenoidi piloottüüp (VEX1□00+G): integreeritud sisseehitatud juhtsolenoidmähis koos DC24V / AC220V võimalustega, et realiseerida automaatne elektriline rõhulülitus.

4. Lai reguleeritav rõhuvahemik ja kõrgsurvekindlus

     -- Maksimaalne sisselaske töörõhk: 1,0 MPa

     -- Reguleeritav seatud rõhuvahemik: Õhupiloodi versioon: 0,05 ~ 0,9 MPa Solenoidi pilootversioon: 0,05 ~ 0,7 MPa5. Kasutajasõbralik kasutamine ja lai temperatuuri kohandamine · Vaba paigaldussuund ilma nurgapiiranguteta

     -- Täielikult määrdevaba disain, mis ühildub õlivabade kuiva õhu vooluringidega

     -- Töötemperatuuri vahemik: 0 ~ 50 ℃; õhupiloodi mudel laiendatud 0 ~ 60 ℃, kondensatsioonivastane jõudlus

Täielik tehniliste kirjelduste tabel

Seeria mudelite klassifikatsioon

     -- VEX110□: väikesed pordi suurused (01/02)

     -- VEX120□: keskmised-väikesed pordi suurused (02 / 03)

     -- VEX130□: keskmise suurusega pordid (03/04/06/10)

     -- VEX170□: suured pordi suurused (10/12)

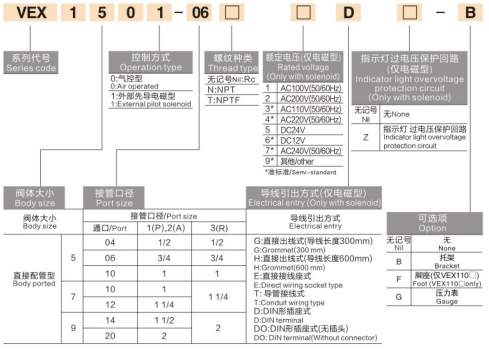

     -- VEX190□: eriti suured pordi suurused (14/20) Mudelikoodi näideVEX1300-03G36-4-01

     -- 130 = keskmine portseeria

     -- 0 = õhupiloodi tüüp (1 = solenoidpiloodi tüüp)

     -- 03 = 3/8" pordikeere

     -- G36 = DC24V integreeritud pilootsolenoid (lisavarustus)

Tüüpilised rakendusstsenaariumid

     -- Kiire rõhu stabiliseerimine ja kiire leevendus suurte õhumahutite jaoks

     -- Suuremahulised õhupuhastusseadmed: tööstusliku tolmu eemaldamise, osade kuivatamise ja õhupuhastusjaamad

     -- Suure võimsusega silindrid ja õhumootorid: stabiilne suure vooluga ajam, et vältida torustiku rõhulangust

     -- Kaheastmeline / mitmeastmeline rõhu juhtimine: üks regulaator mitme rõhu lülitamiseks pneumaatiliste või elektriliste signaalide kaudu

     -- Tasakaaluahelad ja pinge juhtimine: pidev pinge kile/traadi tootmiseks, pneumaatilised tasakaalustusseadmed

Ühe lause kokkuvõte

     SOLH VEX1 tasakaalustatud 3-suunaline väljalaskeregulaator ühendab endas ülikõrge vooluvõimsuse, 0,01 MPa-taseme suure täpsuse, sisseehitatud vabastusväljalaskefunktsiooni ja kahe õhu/solenoidi pilootjuhtimisrežiimi, mis on optimaalne rõhu reguleerimise valik raskeveokite pneumaatiliste süsteemide jaoks, mis nõuavad pidevat rõhu stabiliseerimist, kiiret vabastust ja mitmeastmelist rõhu ümberlülitamist.
