VG342-seeria 3-suunaline piloodiga juhitav solenoidklapp | Suure vooluga vaakum- ja pneumaatiline juhtklapp

Kaubamärk: SOLH by Richge Technology | Suure vooluga väikese võimsusega 3-pordiline pneumaatiline solenoidklapp

1. Toote ülevaade

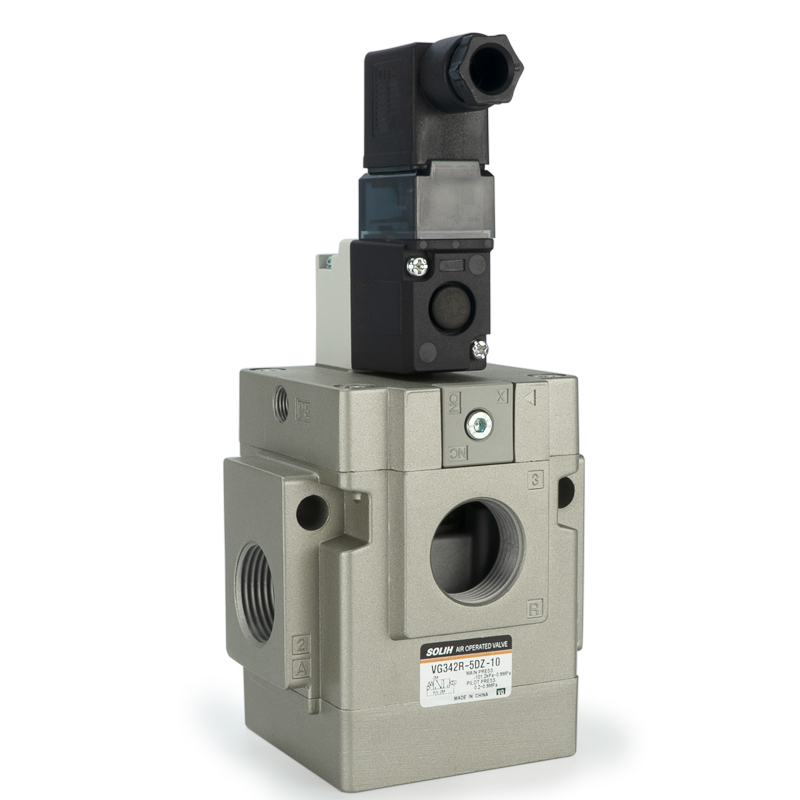

     SOLH VG342 seeria on asuure vooluhulgaga 3-suunaline pilootjuhtimisega klapp-tüüpi solenoidventiil, mis on professionaalselt loodud õhu, vaakumi ja madalrõhu vedeliku juhtimiseks standardsetes pneumaatilistes süsteemides. Elastomeerist tihendiga, määrdevaba töö, ülimadala energiatarbimise ja laialdase rõhu kohandatavusega toetab see paindlikku ümberlülitamist normaalselt suletud (NC), normaalselt avatud (NO) ja välise pilootrežiimi vahel lihtsa kaane vahetamise kaudu. Suure vooluvõimsuse, kiire reageerimise ja kõrgsagedusliku tsükli jõudlusega see toimib universaalse ja tõhusa südamiku juhtventiilina vaakumsüsteemidele, suure avaga pneumaatiliste ajamite ja mitme ahelaga kollektori pneumaatiliste seadmete jaoks.

2. Toote põhiomadused

     • Professionaalne kangikonstruktsioon ja usaldusväärne tihendus: Võetakse vastu 3-pordilise pilootjuhitava konstruktsiooniga, millel on kõrge elastsusega elastomeerist tihenduskonstruktsioon, mis tagab nulli lekke, tiheda katkestuse ja stabiilse pikaajalise tsüklilise töö.

     • Lai keskmise ja rõhuga kohanemisvõime: Sobib suruõhu- ja vaakumkeskkondadesse. Sisemine pilootrežiim toetab 0,2–0,9 MPa, väline pilootrežiim aga katabtäisvaakum -101,2 kPa kuni 0,9 MPa, kohandudes erinevate madala rõhu ja vaakumiga töötingimustega.

     • Määrdevaba ja vähese hooldusega: Optimeeritud sisemine konstruktsioon välistab vajaduse õlimäärimise järele, vähendades igapäevaseid hoolduskulusid ja vältides keskmist reostust, mis sobib puhta tööstusliku stsenaariumi jaoks.

     • Kahekordne energiatarbimise režiim ja energiasääst: Standardne alalisvoolu võimsus on ainult 4 W; väikese võimsusega ja pikaajalise pingega tüübid saavutavad1,8 W ülimadal energiatarve, vähendades tõhusalt seadmete energiatarbimist.

     • Suurepärane suure voolu jõudlus: Maksimaalne efektiivne vooluhulk C-väärtus ulatub 38 dm³/(s·bar) ja Cv väärtus kuni 9,8. See toetab mitut kaliibri spetsifikatsiooni efektiivse ristlõikepinnaga kuni 210 mm², mis vastab suurte pneumaatiliste komponentide kiirele ventilatsioonile.

     • Paindlik funktsionaalne lülitus: Klapi funktsiooni saab vabalt teisendada NC (tavaliselt suletud), NO (tavaliselt avatud) ja välise pilootrežiimi vahel ainult ülemise katte vahetamisega, ühe ventiili mitmeotstarbelise kasutamise ja mudeli laokulude vähendamisega.

     • Multifunktsionaalne rakendus: Saab kasutada tavapärase sisse-välja juhtventiilina, samuti valikuventiili ja jaotusventiilina välise pilootkonfiguratsiooni korral, millel on ülimalt hea stseenide ühilduvus.

3. Täielikud tehnilised andmed

4. Elektrilised spetsifikatsioonid

 4.1 Nimipinge

     • Vahelduvvoolu pinge: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • DC pinge: 12V, 24V

  4.2 Energiatarve

     • Standardne DC: 4W

     • Madal võimsus (tüüp Y)Võimsus: 1,8W

     • Pikaajaline pinge all (tüüp E)Võimsus: 1,8W

     • AC: Sisendpinge 12,7VA / Hoides 7,6VA

  4.3 Ühendusmeetod

     • G tüüp: Otsese väljalaske juhtmestik

     • D tüüp: DIN-pesa tüüp (valikuline koos märgutulega / ülepingekaitsega)

5. Mudeli kodeerimise reeglid ja tõlgendus

  Tüüpilise mudeli näide: VG342-04G-1A

     • VG342: seeriakood 3-suunalise suure vooluga pilootjuhtimisega solenoidklapi jaoks

     • Pordi suuruse kood: 04 = 1/2", 06 = 3/4", 10 = 1"

     • Juhtmete tüüp: G=Otseväljund, D=DIN-pesa

     • Pinge kood: 1=AC100V, 4=AC220V, 6=DC24V

     • Vooluahela režiim: A = normaalselt suletud (NC), B = tavaliselt avatud (NO), R = väline piloot

6. Tüüpilised rakendusstsenaariumid

     • Vaakumsüsteemi juhtimine: Ideaalne vaakum-iminappide, vaakumgeneraatorite ja automaatsete vaakumi hoidmise ja vabastamise ahelate jaoks.

     • Suure vooluhulgaga pneumaatilised ajamid: Sobib suure avaga silindrite ja pneumaatiliste haaratsitega, et saavutada kiire ja võimas pneumaatiline toime.

     • Madala ja mikrorõhuga vedelikuahelad: Stabiilne juhtimine madalsurve pneumaatiliste ja mikrorõhuga vedeliku transpordisüsteemide jaoks.

     • Kollektori ventiilide süsteem: Kasutatakse peamise juhtventiili ja valiku-/jaotusventiilina mitmeahelaliste integreeritud pneumaatiliste süsteemide jaoks.

     • Kõrgsageduslikud energiasäästuseadmed: Sobib automatiseeritud seadmetele, mis nõuavad sagedast sisse-välja tegevust ja pikaajalist pingestatud energiasäästlikku tööd.

Ühe lause kokkuvõte

     SOLH VG342 seeria 3-suunaline pilootjuhitav solenoidventiil on integreeritudsuur vooluhulk, vaakumiga ühilduvus, madal energiatarve ja mitme režiimiga lülitatavad funktsioonid, mis on suure jõudlusega, energiasäästlik ja mitmekülgne südamiku juhtventiil vaakumsüsteemidele, suure vooluhulgaga pneumaatiliste ahelate ja kõrgsageduslike automatiseeritud seadmete jaoks.
