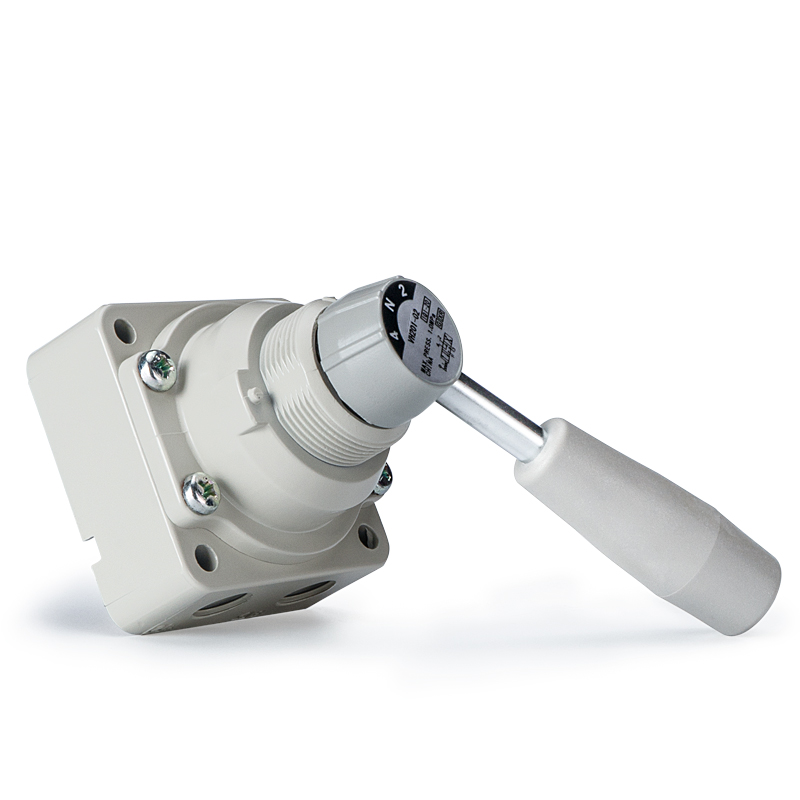

VH-seeria 4-suunaline käsitsi pöörlev käsiklapp

Kaubamärk: Richge Technology SOLH

Toote positsioneerimine

     VH-seeria on 4-suunaline käsitsi pöörlev käsiventiil, mida juhitakse 90° käepideme pöördega, et lülitada õhuringe. Seda kasutatakse laialdaselt käsitsi suuna muutmiseks, seadmete kasutuselevõtuks, hädaseiskamiseks ja õhuallika lülitamiseks pneumaatilistes süsteemides, millel on lihtne mehaaniline struktuur, stabiilne töökindlus ja selge visuaalne asendinäit.

Põhistruktuur ja tööpõhimõte

     -- Klapi tüüp: 4-suunaline käsitsi pöörlev poolventiil

     -- Töörežiim: käepideme 90° pööramine asendi vahetamiseks

     -- Pordi definitsioon: P toitesisend, A/B töötavad väljundpordid, R väljalaskeport

     -- Kolm standardset keskfunktsiooni:

        1. Keskosa suletud (mudel 200/210): kõik pordid on keskasendis suletud, et säilitada silindri rõhk

        2. Keskmine väljalasketoru (mudel 201/211): pordid A ja B on ühendatud väljalaskega, et rõhk täielikult vabastada

        3. 2-positsiooniline (mudel 202/212): keskasendit pole, ainult kaks olekut P→A / P→B

     -- Tihendusstruktuur: Täpne pöörleva pooli tihend ülimadala siselekkega

     -- Paigaldusvalikud: külgmised torud / alumised torud; paneelikinnitus / otseklapi korpuse kinnitus.

Täielikud tehnilised andmed

  1. Universaalsed üldparameetrid

     -- Kasutatav vedelik: suruõhk

     -- Tõkestusrõhk: 1,5 MPa

     -- Max töörõhk: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Ümbritsev ja keskmine temperatuur: -5 ~ +60 ℃ (jäätumine pole lubatud)

     -- Kasutusnurk: 90°

     -- Määrimisnõue: määrdevaba; ISO VG32 turbiiniõli määrimine on valikuline

     -- Materjal: klapi korpus – tsingisulam / survevalualumiinium; käepide – tehniline vaik

  2. Seeria suuruse ja pordi parameetrite tabel

Mudeli koodi selgitus

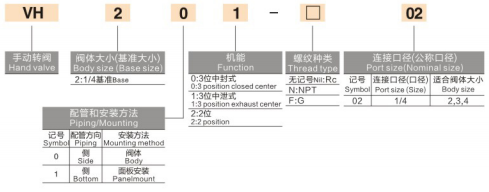

  1. Näide: VH210-02

     -- VH: baasseeria kood

     -- 2: suuruse kood (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: torustiku paigutus (0 = külgmine port, 1 = alumine port)

     -- 0: keskfunktsioon (0 = keskel suletud, 1 = keskmine väljalasketoru, 2 = 2 asendit)

     -- 02: pordi suuruse kood (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populaarsed standardmudelid

     -- VH210-02: 1/4" alumine torustik, 3-asendiline keskosa suletud (kõige laialdasemalt kasutatav)

     -- VH200-02: 1/4" küljetorustik, 3-asendiline keskosa suletud

     -- VH201-02: 1/4" külgmised torustikud, 3-asendiline keskmine väljalasketoru

    -- VH310-03: 3/8" alumine torustik, 3-asendiline keskosa suletud

 Toote peamised eelised

  1. Intuitiivne juhtimine sisseehitatud asendilukuga

      90° pöörlev käepide selgelt nähtava lüliti asendiga; integreeritud mehaaniline positsioneerimislukk hoiab ära juhusliku väärkasutamise.

  2. Kolm keskfunktsiooni valikut erinevate töötingimuste jaoks

     -- Keskosa suletud (200/210): hoidke silindri kinnitusrõhku seadme seiskamise ajal

     -- Keskväljalasketoru (201/211): ohutu rõhulangus ja täielik süsteemi õhutus hoolduseks

     -- 2 asendit (202/212): lihtne kahesuunaline ümberlülitamine ilma vahepealse hoideasendita

  3. Väga paindlik mitme kinnitusega disain

     Toetab nii külgmiste torustike kui ka põhjatorustiku paigutusi; saadaval on kaks paigaldusviisi: paneeli süvistamine või otsene klapi korpuse kinnitamine.

  4. Tugev pikk kasutusiga ja hooldusvaba

      Vastupidav pöörlev tihenduskonstruktsioon suurepärase tolmu- ja saastekindlusega; pole vaja rutiinset määrimist ega hooldust.

Tüüpilised rakendusstsenaariumid

     -- Käsitsi kahesuunaline lülitus pneumaatiliste silindrite jaoks

     -- Ajutine käsitsijuhtimine, rõhu õhutus seadmete kasutuselevõtu ja hoolduse ajal

     -- Hädaseiskamise isolatsioon ja õhuallika väljalülitamine masina turvaluku jaoks

     -- Poolautomaatsete tootmisseadmete käsitsi käivitusjaamad

     -- Pneumaatilise vooluringi demonstratsioon ja põhijuhtimise õpetamise katsepingid

Ühe lause kokkuvõte

     SOLH VH 4-suunalisel käsitsi pöörleval käsiklapil on 90° pöörlev töö, kolm vahetatavat keskfunktsiooni, külgmised/põhjatorustiku valikud ja kahe paneeli/ventiili paigaldusmeetodid, mis toimivad standardse universaalse komponendina käsitsi pneumaatiliseks lülitamiseks, kohapealseks kasutuselevõtuks ja turvaõhuahela isoleerimiseks.
