VHK seeria 2/2- ja 3/2-suunaline nupuga manuaalklapp | Sõrme pöörlev klapp ühildub SMC VHK seeriaga

Kaubamärk: SOLH by Richge Technology | Täielik vahetatav SMC VHK originaalseeria asendus

1. Toote ülevaade

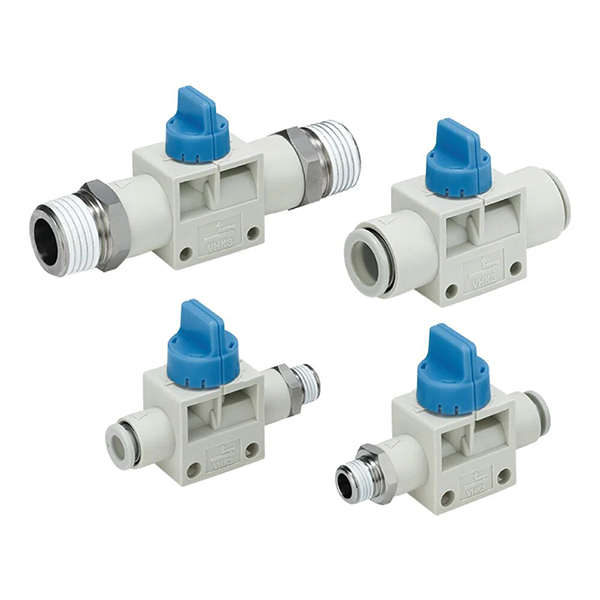

     SOLH VHK seeria on mini-nupu tüüpi käsitsi väljalülitusventiil, mis on jagatudVHK2 2/2 tee jaVHK3 3/2 tee tüübid. See kasutab 90° pöörlevat nuppu, et realiseerida pneumaatilise ahela sisse- ja väljalülitamist. 3/2-suunalisel mudelil on sisseehitatud peidetud väljalaskekonstruktsioon, mis suletuna vabastab automaatselt jääkrõhu pordist A, ilma et oleks vaja välist R väljalaskeava. Mõeldud otse torujuhtme paigaldamiseks ilma täiendava aluse paigaldamiseta, see on ideaalne käsitsi lüliti pneumaatiliste harutorude jaoks, kaitserõhuklapp solenoidventiilide ees ja vaakumahela sisse- ja väljalülitusjuhtimine. Täisseeria on mõõtmetelt ja funktsionaalselt täielikult ühilduv originaalse SMC VHK seeriaga, mida saab otse vahetada.

  1.1 Põhiidentifitseerimis- ja tööloogika

     • Nupu värvi märgistus: Hall nupp VHK2 2-suunalise tüübi jaoks; Sinine nupp VHK3 3-suunalise tüübi jaoks, mis võimaldab visuaalselt kiiret tuvastamist

     • Lüliti loogikat: vastupäeva 90° pööramine klapi avamiseks; Pööramine päripäeva 90° klapi sulgemiseks, selge nupu osuti olekunäitega

     • Tihendusstruktuur: Ventiili tihenduskonstruktsioon tagab suurepärase õhutiheduse ja ülimadala mikrolekke. Ülimalt kerge töömoment (0,04 ~ 0,14 N·m) võimaldab sõrme hõlpsalt pöörata ja vahetada

2. Mudeli kodeerimise reeglid ja liidese spetsifikatsioonid

     Kodeerimisloogika: VHK[2/3][A]-[Eesmise pordi spetsifikatsioon]-[Tagumise pordi spetsifikatsioon]

  2.1 Mudeli definitsioon

     • VHK2: 2/2-suunaline ühe väljalülitusega tüüp

     • VHK3: 3/2-suunaline väljalülitus + jääkrõhu vähendamise tüüp

     • Sufiks: uus täiustatud kukkumisvastase nupu struktuur (täiustatud versioon); Standardse vana versiooni jaoks puudub A

     • R Sufiks: Leegiaeglustav tulekindel klapi korpus

  2.2 Porditüübi koodi definitsioon

     • F-kood: Push-fit port PU nailonist vooliku ühendamiseks

     • S-kood: väliskeermega port keermestatud torujuhtme ühendamiseks

  2.3 Mudelirakenduste näited:

     • VHK3A-08F-02S: 3/2-suunaline täiustatud kukkumisvastane klapp, P-port φ8 push-fit, A-port G1/4 väliskeere

     • VHK2-06F-06F: 2/2-suunaline standardventiil, kahe pordiga φ6 push-fit otse läbi tüüp

  2.4 Täisseeria täielik liidese spetsifikatsioonide loend

3. Tehnilised põhiparameetrid

4. Põhiline funktsionaalne eristus (võtmevaliku juhend)

 4,1 VHK2 2/2 Way (hall nupp)

     • Avatud olek: P⇋A täielikult juhitud stabiilse õhuvarustuse tagamiseks

     • Suletud olek: P- ja A-pordid on täielikult välja lõigatud ilma väljalaskefunktsioonita

     • Põhirakendus: puhas torujuhtme sisse-välja juhtimine, mida kasutatakse laialdaselt vaakumahela hoidmiseks ja peamise õhuallika lüliti jaoks

  4,2 VHK3 3/2 Way (sinine nupp)

     • Avatud olek: P→A õhu sisselaske juhtivus seadmete normaalseks tööks

     • Suletud olek: P-port suletud, port eemaldab jääkrõhu automaatselt sisseehitatud peidetud kanali kaudu

     • Põhiline eelis: ühe võtmega jääkgaasi tühjendamine pärast seiskamist, jääkrõhuohu kõrvaldamine ning klapi ohutu lahtivõtmise ja seadmete hoolduse tagamine

5. Struktuuripõhiste eelised

     • Neli universaalset torujuhtmete kombinatsiooni: Toetage F-F kahekordset surusobitust, S-S kahekordset väliskeerme, F-S P-tõuke/A-keerme, S-F P-keerme/A-tõukeühenduse režiime, mis on täielikult kohandatav erinevate kohapealsete torujuhtmete paigutustega

     • Valikuline fikseeritud kronstein: Varustatud klõpsatava kinnitusklambriga valikulise paneeli ja kapi fikseeritud paigalduse jaoks, paindlikud paigaldusmeetodid

     • Täiendatud VHK-A kukkumisvastane struktuur: Optimeeritud nupu lõdvenemisvastane disain, mis takistab tõhusalt nupu mahakukkumist kõrgsagedusliku korduva töö ajal, parandab teeninduse stabiilsust

     • Minikompaktne suurus: üliväike kerekonstruktsioon, sobib ideaalselt traatrennide, kitsaste seadmevahede ja kompaktsete mikropneumaatiliste ahelate jaoks

     • Suurepärane tihendusjõudlus: Täpne tihendusstruktuur saavutab ülimadala mikrolekke, tagades pikaajalise stabiilse õhutiheduse

6. Valiku eristamine: VHK nuppklapp vs HSV käsiliugur

7. Tüüpilised rakendusstsenaariumid

     • Solenoidklapi eesmine ohutusrõhuvabastus: Õhuallikas → VHK3 → solenoidklapp. 3-käiguline klapp tühjendab sulgemisel automaatselt klapi taga oleva jääkrõhu, tagades pneumaatiliste komponentide ohutu lahtivõtmise ja hoolduse ilma surveriskita.

     • Vaakumahela sisse-välja juhtimine: VHK2 kahesuunaline ventiil, mis on paigaldatud iminappa vaakumtorustikule, mis katkestab vaakumi rõhu stabiilselt pärast seiskamist, et säilitada vaakumi hoidmise efekt ja vältida õhulekke tõrkeid.

     • Tööriistade mikrosilindri harulüliti: rakendatakse mikrosilindri õhuallika kohalikule käsitsi käivitus-seiskamisjuhtimisele, mugav üksikute seadmete silumiseks, hoolduseks ja sõltumatuks vooluringi lülitamiseks.

Ühe lause kokkuvõte

     SOLH VHK seeria on mini 90° pöörlev sõrmega käsitsi ventiil, mis ühildub täielikult SMC originaalse VHK seeriaga. Kahesuunalise väljalülitus- ja 3-suunalise jääkrõhu vähendamise topeltfunktsiooniga, mitmekesiste keerme/tõuke-sobiva liidese kombinatsioonide ja ülikerge tööga on see optimaalne mini-käsilülitusventiil pneumaatiliste haruahelate, pilootjuhtimise ja vaakumsüsteemi turvakaitse jaoks.
