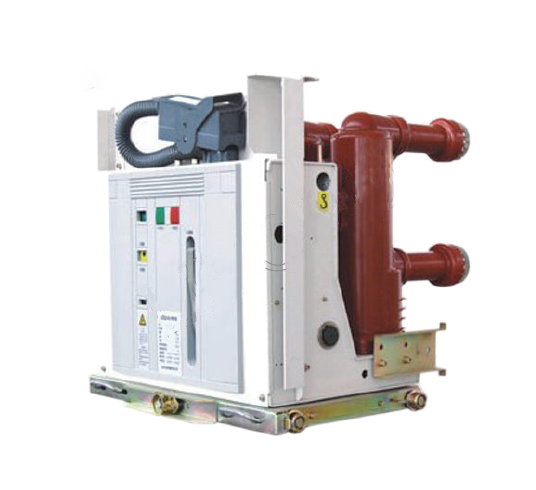

VSG-12 isolatsiooni silindri taganev VCB kaitselüliti

VSG-12 isolatsiooni silindri taganev VCB kaitselüliti

   Naudime oma suurepärase kauba tippkvaliteedi, konkurentsivõimelise hinna ja metallist suletud elektriülekande, LV toitejaotuskapi, kõrgepinge metalliga suletud lülitusseadmete jaoks äärmiselt head staatust. Tuleviku ees toetame jätkuvalt terviklikkuse, austuse, innovatsiooni, kire ja professionaalse meeskonna põhiväärtusi, järgime alati kliendikeskset lähenemist ning anname tagasi globaalsetele klientidele, kellel on kvaliteetsed tooted ja teenused. Me tugineme oma rikkalikele inimressurssidele ja suurepärastele teaduslikele uurimistingimustele, et kohaneda turu üldise arenguga uuendusliku mehhanismiga. Jälgime kõigepealtkvalitsuse, maine ja teenimise eesmärki ning järgime võrdsuse ja vastastikuse kasu kaubandusprintsiili. Ja me teeme südamlikult koostööd erinevate ringide sõpradega nii kodus kui ka välismaal uue žestiga.

Siseruumides tagasivõttav vaakumkaitselüliti

  VSG-12 siseruumides kõrgepinge vaakumkaitselüliti (ABBR.: Kaitselüliti) on kolmefraas A.C. 50Hz siseruumides siseruumides, mis on varustatud nimiväärtusega 12 kV. See toode on kooskõlas GB1984-2003 (kõrgepinge A.C. kaitselüliti), JB3855-1996 (3,6-4,5KV siseruumides A. C. High Pinge Chickeit Breaker), DL403-2000 (tehnilised tingimused 12-40,5KV kõrge pingeahelat ja Iec Breakeer) ja Iec Breakeer)) ja Iec Breakeer) ja Iec). A. C. kaitselüliti). Seda saab kasutada võrguseadmete seadmete kaitsmiseks ja juhtimiseks ning tööstus- ja kaevandusettevõtte dünaamiliseks disainiks. See sobib koormuse vahetamiseks ja sagedaseks tööks erineva omadusega ning mitmel korral lühise voolu purunemise võimalustega.

Siseruumides tagasivõttavad vaakumkaitsevahendid sobivad kolmefaasiliste vahelduvvoolusüsteemide jaoks, mille nimpinge on kuni 12 ~ 24 kV ja sagedus 50/60Hz. Neid kasutatakse laialdaselt elektrijaamades, alajaamades, naftakeemilistes, metallurgias, tootmises ja muudes tööstusharudes, lennujaamades, elamurajoonides jne. Elektriseadmete juhtimine ja kaitsmine, eriti juhtudel, mida tuleb hallata harva hinnatud voolu või mitme ringkonna lühis voolu korral. Selle saab paigaldada siseõhu isoleeritud lülitusseadmesse, näiteks KYN28 või AMS-tüüpi.

  Kaitselüliti on valmistatud küpsest APG -tehnoloogiast. VD4 terminalipuhvri rakendamine tagab, et sisetilmer on igas töökeskkonnas usaldusväärsem. VD4 suudab täielikult vastata GB, DL, IEC, DIN, VDE ja teiste arenenud tööstusriikide standardite nõuetele.

Vaakumkaitselüliti koosneb peamiselt kolmest osast: vaakumkaare kustutamiskambrist, töömehhanism, sulg ja muudest komponentidest.

1. vaakumkaare kustutuskamber

Erinevat tüüpi lülitite kohaselt on seal keraamilisi vaakumkaare kustutuskambreid, millel on välised ekraanid, väikesed vaakumkaare kustutamiskambrid, millel on vahepealse suletud tassi kujuga pikisuunalised magnetväljad, ja sisemise suletud klaasist mulli kaare kustutuskambrid. Põhistruktuur on järgmine:

•  Õhukindel isolatsiooni kest ： Õhukindel isolatsioonisüsteem, mis koosneb keraamilisest, klaasist või mikrokristallilisest klaasist õhukindlast isolatsiooni silindrist, teisaldatavast otsakattest, fikseeritud otsakattest ja roostevabast terasest gofreeritud torust on vaakum suletud anum. Õhukindluse tagamiseks on lisaks tihendusliikide rangetele tööprotseduuridele vajalik materjal ise ka väike hingavus ja gaasi sisemine vabanemine.

• Juhtiv süsteem ： See koosneb fikseeritud juhtivast vardast, fikseeritud jooksukaare pinnast, fikseeritud kontaktist, liikuvast kontaktist, liikuvast kaare pinnast ja liikuvast juhtivat vardast. Kontaktstruktuuri võib laias laastus jagada kolmeks tüüpi: silindriline kontakt, põiksuunaline magnetvälja kontakt soon kõverdatud pinnaga spiraalse kujuga ja pikisuunaline magnetvälja kontakt. Praegu kasutab seda tüüpi kaare kustutamiskamber pikisuunalist magnetvälja tehnoloogiat, millel on tugev ja stabiilne kaare kustutamise võime.

• Varjestussüsteem ： Varjestuskate on vaakumkaare kustutamiskambris asendamatu komponent ja seal on erinevat tüüpi varjestuskate, näiteks kontaktpunkti ümbritsev peamine varjestuskatte, gofreeritud torude varjestuskate ja pinge võrdsustav varjestuskatte. Peamise varjestuskatte funktsioon on järgmine: ①, et vältida toodete pritsimist isolatsioonikoore siseseinale kaareprotsessi ajal, vähendades seeläbi kesta isolatsiooni tugevust. ② Kaaride kustutamise kambris elektrivälja jaotuse ühtluse parandamine on kasulik kohaliku välja tugevuse vähendamiseks ja vaakumkaare kustutamise kambri kondenseerimiskaaride miniaturiseerumise soodustamiseks ja mõne kaareenergia imamine on kasulik kaarelõhe dielektrilise tugevuse taastumiseks.

2. töömehhanism

Erinevat tüüpi kaitselülitite sõnul kasutatakse erinevaid töömehhanisme. Ühiste töömehhanismide hulka kuuluvad vedru töömehhanism (VS1), püsiv magneti töömehhanism ja kombineeritud töömehhanism (VBD).

Muud osad: šassii sõidukid, isolatsioonisulgud, isolaatorid jne.

Millised on vaakumkaitselülitite omadused

• Tugev purunemisvõime, kuni 50ka; Pärast luumurdu taastub pragude vaheline keskkond kiiresti ja söödet pole vaja asendada.
• Kontakti avavahemik on väike. 10kV vaakumkaitselüliti kontakt purunemise kaugus on ainult umbes 10mm. Vajalik töövõimsus on väike, toiming on kiire, töömehhanismi saab lihtsustada ja kasutusaega laiendada. Üldiselt pole hooldust vaja umbes 20 aastat.
• Lühike kaare kustutamise aeg, madal kaarepinge, madal kaareenergia, madal kontaktkaotus ja mitu katkestust.
• Mobiilsel juhendil on väike inerts ja see sobib sagedaseks tööks.
•  Lüliti kasutamisel on toimingumüra madal, muutes selle sobivaks linnade kasutamiseks.
• Kaare kustutamine või isolatsiooni söötmed ei kasuta õli ning tule- ega plahvatusohtu pole.
• Kontaktpea on täielikult suletud struktuur, mis ei vähenda niiskuse, tolmu ja kahjulike gaaside mõju tõttu selle jõudlust. Usaldusväärne töö ja stabiilne sisselülitamise jõudlus. Sõltumatu komponendina on kaare kustutamiskamber lihtne paigaldada ja siluda.
• Vaakumkaitselüliti kasutusaja jooksul ei vaja kontaktiosa hooldamist ja kontrollimist. Isegi kui hooldamist ja kontrollimist viiakse läbi, on vajalik aeg väga lühike.
• Kaaar kustutatakse suletud anumas ning kaare ja kuum gaas ei paljastata.
• Varustatud mitmete lamamisfunktsioonidega, mis sobib jaotusvõrkude rakendusvajadusteks

Eelis:

• Lihtne struktuur
• Kohaneda ülimadala resistentsuse vaakumi katkestajaga
• Kohanemise optimeerimine ja modulaarne vedruoperatsioonimehhanism
• Sobib sagedasteks toiminguteks
• Tasuta hooldus, pikk tööiga
• Väga usaldusväärne jõudlus

Põhiteave.

Tehnilised parameetrid

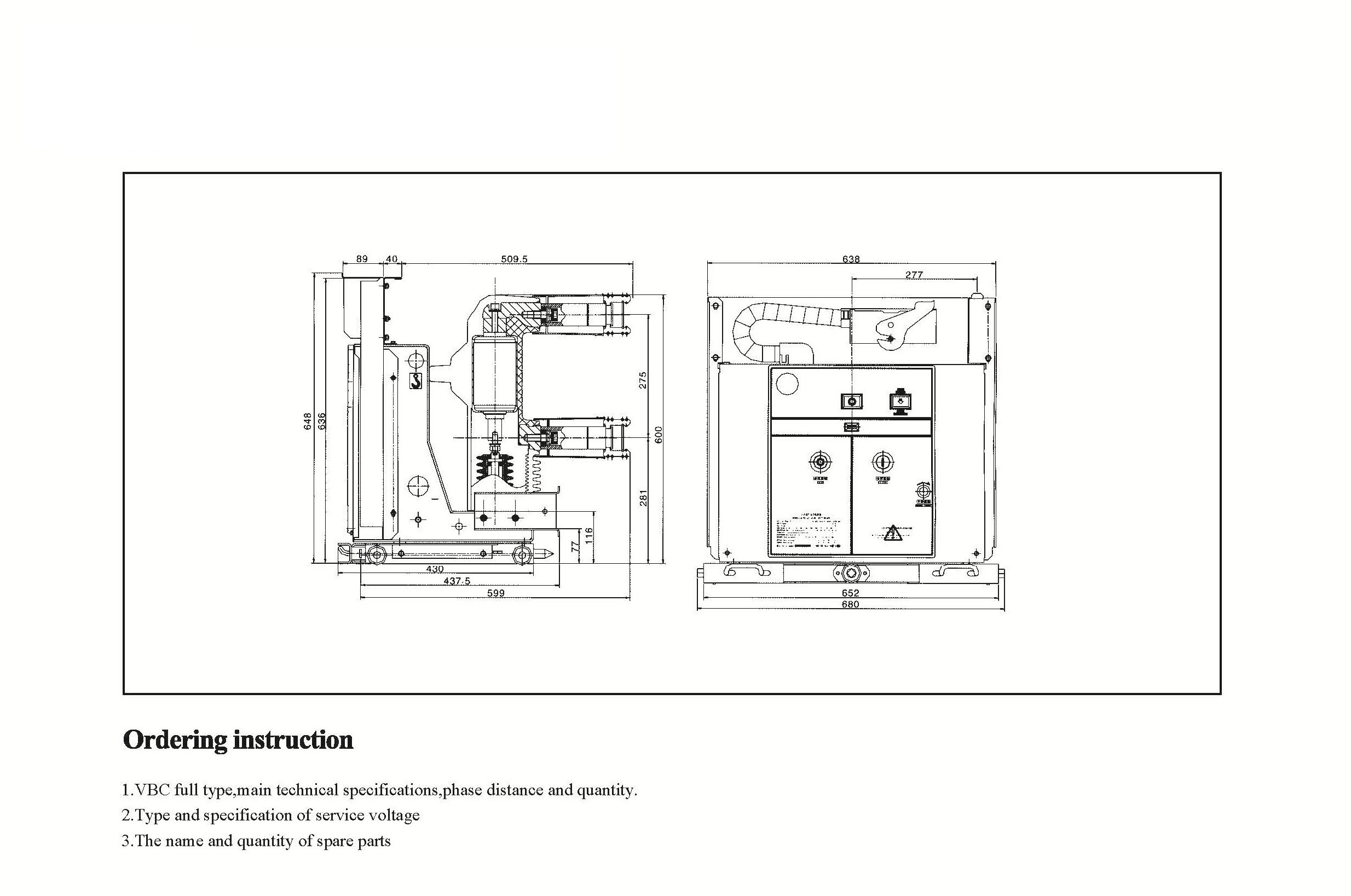

Tehnilised joonistused

Kõrgepinge vaakumi kaitselüliti (VCB) teeninduskeskkond

a) Õhu temperatuur: kõrgeim temperatuur: +40ºC; Madalaim temperatuur: -25ºC

b) õhuniiskus: igakuine keskmine õhuniiskus on 95%; Päevane keskmine õhuniiskus on 90%.

c) kõrgus: maksimaalne paigaldus kõrgus: 2500m

d) Ilmselt pole söövitavate ja põlevate gaaside, auru jne.

KKK

K: Kas ma saaksin teie toodete hindu?

V: Tere tulemast. Palun saatke meile siin päringuid. Vastame teile 24 tunni jooksul.

K: Kas ma saan proovi enne hulgikorraldust?

V: Jah, me tervitame näidiskorraldust kvaliteedi testimiseks ja kontrollimiseks.Mixed proovid on vastuvõetavad.

K: Kas saame oma logo/ ettevõtte nime toodetele printida?

V: Jah, muidugi aktsepteerime OEM -i, siis vajame, et annaksite meile brändiloa

K: Kas aktsepteerite toodete kohandamist?

V: Jah, muidugi, palun esitage konkreetsed joonised või parameetrid, tsiteerime teid pärast hindamist

K: Mis on tarneaeg?

V: Eli aeg sõltub tellitud kogustest, tavaliselt 7-20 päeva jooksul pärast makse saamist.

K: Mis on teie kaubandustingimused?

V: Me aktsepteerime Exw, FOB, CIF, FCA jne.

K: Mis on teie makseviis?

V: Me aktsepteerime T/T, Western Unionit, Paypal, tühistamatu l/c silmist jne jne

K: Kas kontrollite valmistooteid?

V: Jah, iga tootmise ja valmistoodete samm tuleb QC osakond enne saatmist kontrollima. Ja esitame enne saatmist teie viite jaoks kaupade ülevaatuse aruandeid

K: Kuidas lahendada kvaliteediprobleeme pärast müüki?

V: Tehke fotosid kvaliteediprobleemidest ja saatke meile kontrollimiseks ja kinnitamiseks, teeme teile rahulolu 3 päeva jooksul.
