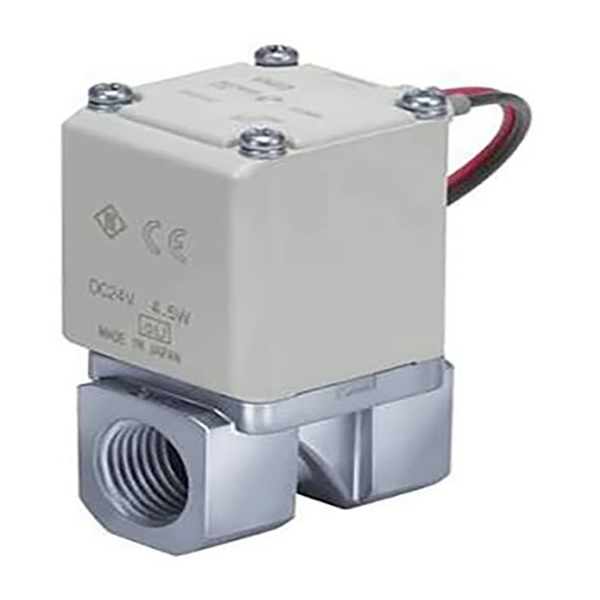

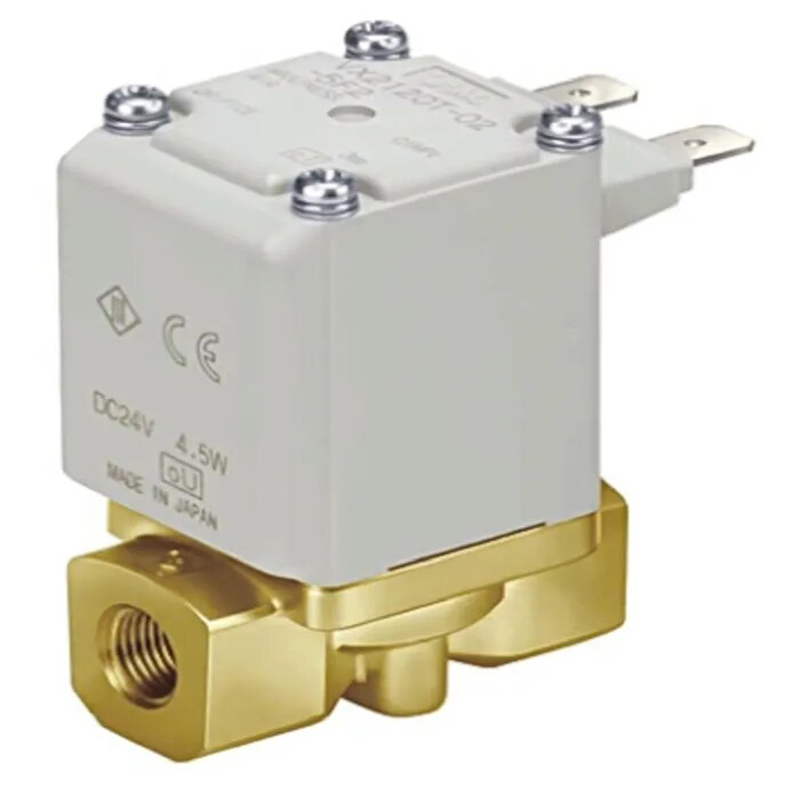

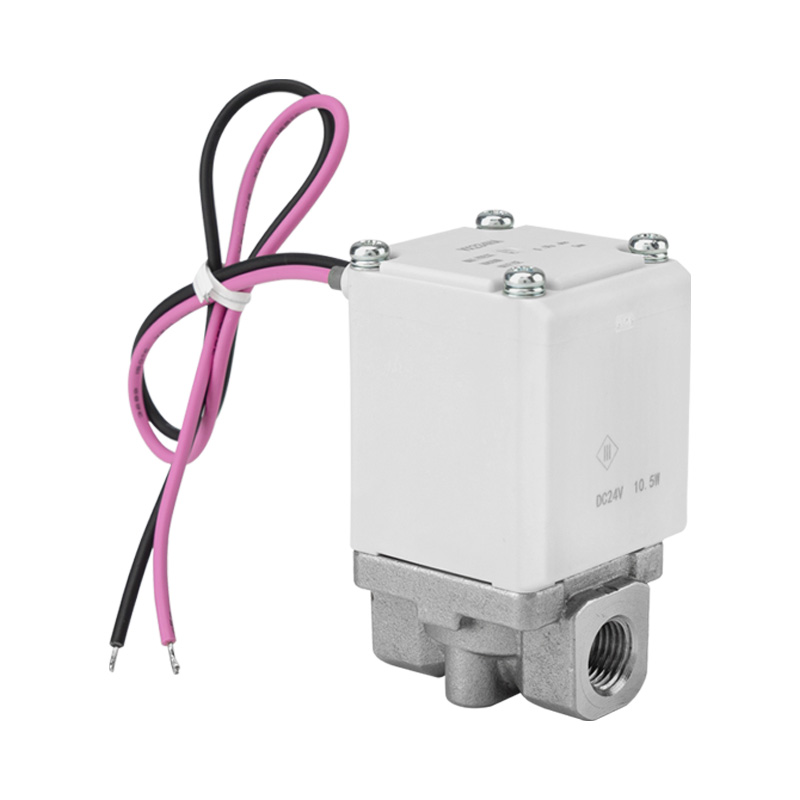

VX23-seeria otsetoimega 2/2-suunaline solenoidklapp

Kaubamärk:Richge Technology SOLH

1. Toote positsioneerimine

     SOLH VX23 seeria on otsetoimiv 2/2-suunaline solenoidventiil, millel on multimeediumi ühilduvus, nullrõhukäivitus ja kompaktne suure vooluga jõudlus. See juhib õhu, vee, õli, keskmise vaakumi ja sooja vee ahelate sisse-välja lülitamist. Universaalse kõrgsagedusliku lülitusventiilina kasutatakse seda laialdaselt kompaktsetes õhupuhumis-, jahutus-, määrimis- ja keskmise vaakumi juhtimisahelates.

2. Põhifunktsioonid

-- Otsese tegutsemisega disain nullrõhuga käivitamisega

     Minimaalne töörõhk pole vajalik. Stabiilne avanemine ja sulgemine kogu rõhuvahemikus 0–1,0 MPa, töökindel vaakumi, madalrõhu ja nulli diferentsiaalrõhu töötingimustes.

-- Multi-Medium universaalne ühilduvus

     Töötab sujuvalt suruõhu, kraanivee, hüdroõli, keskmise vaakumi ja sooja veega. Üks ventiil katab mitut vedelikurakendust, et vähendada mudelite valikutüüpe ja laokulusid.

-- Kompaktne ja kerge, täiustatud vooluvõimsusega

     Väiksem suurus ja kergem kaal kui samaväärsed standardventiilid, voolukiirus on suurenenud umbes 20%. Võtab minimaalse paigaldusruumi, ideaalne tiheda paigutuse ja modulaarsete integreeritud seadmete jaoks.

-- Madal müratase ja kleepumisvastane struktuur

     Sisseehitatud puhver ja kliirensi disain nõrgendavad raudsüdamiku liikumise löögimüra. Kõrge viskoossusega vedelikega peaaegu kinni ei jää, mis tagab stabiilse väljalülitusreaktsiooni pika töötsükli jaoks.

-- IP65 kõrge kaitse ja pikk kasutusiga

     IP65 tolmu- ja pritsmekindel korpuse struktuur. Poolisolatsiooni klass B / klass H valikuline, stabiilne pideva pikaajalise pinge all ja pikendatud kasutusiga.

-- Lihtne torustiku ja kollektori kinnituse tugi

     Ühildub kiirelt surutavate toruliitmikega. Toetab sõltumatut ühekordset paigaldust ja kollektori virnastatud koostu, lihtsustades juhtmeid ja torustikke, et parandada hoolduse tõhusust.

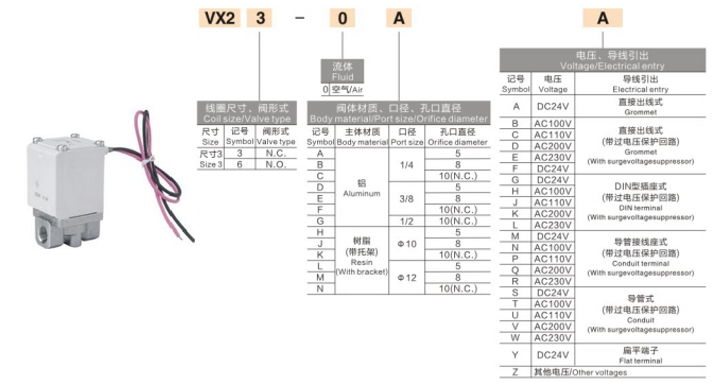

3. Täielikud tehnilised andmed

     --Skeemi tüüp: 2/2-suunaline, otsetoimega

     --Standardfunktsioon: Tavaliselt suletud NC (suletud, kui toide on välja lülitatud, avatud, kui pinge on sisse lülitatud)

     -- Rakendatavad vedelikud: õhk, vesi, õli, keskmine vaakum, soe vesi

     --Töörõhuvahemik: 0–1,0 MPa

     --Proof Surve: 1,5 MPa

     -- Ümbritsev ja keskmine temperatuur: -20 ℃ ~ +60 ℃ (H-klassi mähis toetab kõrgemat temperatuuri)

     -- Tihendi materjal: NBR, FKM valikuline

     --Klapi korpuse materjal: alumiiniumsulam, C37 messing, SUS roostevaba teras, tehniline vaik

     --Pordi suurused: 1/4", 3/8", 1/2"

     --Valikulised pooli pinged: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     -- Energiatarve: DC versioon ca. 10,5W

     --Kaitseaste: IP65

     -- Paigaldusrežiim: üks eraldiseisev / kollektori virnakinnitus4. Tüüpilised kasutusstsenaariumid · Automatiseeritud seadmete ahelad: õhu puhumine, vedeliku pihustamine, jahutus ja määrimise juhtimine

     -- Veetöötlus, puhastusmasinad ja väikese vedeliku torujuhtme sisse- ja väljalülitusjuhtimine

     -- Vaakum-adsorptsioon, vaakum- ja keskmise vaakumsüsteemid

     - Mini vedeliku juhtimine pakkimis-, elektroonika-, trüki- ja toiduainete töötlemise masinatele

     -- Üldised töötingimused, mis nõuavad nullrõhuga käivitamist, mitme meediumiga ühilduvust, kompaktset kontuuri ja vastupidavat jõudlust

Ühe lause kokkuvõte

     Otsese toimega 2/2-suunaline solenoidventiil SOLH VX23 sisaldab nullrõhukäivitust, universaalset multimeediumikohandust, kompaktset suure vooluhulga disaini, IP65 kaitset ja kollektori kinnitusvõimalust, toimides kulutõhusa üldotstarbelise ventiilina väikeste vedeliku sisse-välja juhtimissüsteemide jaoks.
