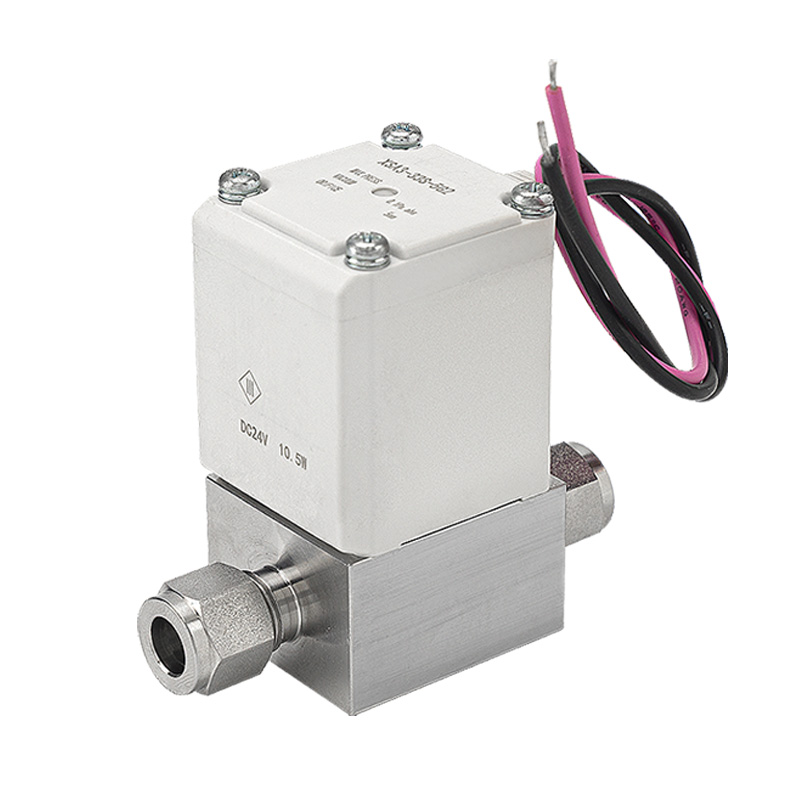

XSA seeria normaalselt suletud kõrgvaakum-solenoidklapp

Kaubamärk:Richge Technology SOLH

1. Toote positsioneerimine

     SOLH XSA seeria on tavaliselt suletud solenoidklapp, mis on spetsiaalselt loodud ülikõrge vaakumahelate jaoks. See teostab õhu ja inertgaasi täpset sisse-välja juhtimist. Ülim kõrge vaakumitaluvus, üliminimaalne leke, puhas saastevastane konstruktsioon ja kiire reageerimiskiirus on see täppisprotsessiseadmete, sealhulgas pooljuhtide, PV-paneelide, LCD-kuvarite, meditsiini- ja toiduainetöötlemismasinate põhivaakumkomponent.

2. Põhifunktsioonid

-- Ülikõrge vaakumiga ühilduvus

     Minimaalne absoluutne töörõhk ulatub 1 × 10⁻⁶ Pa-ni, mis vastab täielikult ülikõrgetele vaakumprotsessi standarditele, et tagada vaakumsüsteemide stabiilne püsimine ja kiire pumpamise tõhusus.

-- Ülimalt tihe tihendus ja üliväike leke

     Siseleke ≤ 1,3×10⁻⁹ Pa·m³/s; välisleke ≤ 1,3×10⁻¹¹ Pa·m³/s. Kahekordne vähese lekkega jõudlus stabiliseerib süsteemi vaakumi astme ja välistab ohtliku gaasi väljapääsu töökeskkonnas.

-- Puhas madala osakestesisaldusega optimeeritud struktuur

     Klapi korpusesse integreeritud sisemine vedru, et vähendada liikuvate komponentide hõõrdumist ja osakeste teket, sobides ideaalselt tootmisliinidele rangete puhasruumi klassi nõuetega.

-- Madal energiatarve ja kerge kontuur

     Võrreldes eelmiste põlvkondadega on pooli energiatarve vähenenud kuni 25%; kogumassi vähendamine maksimaalselt 18% (minimaalne 0,41 kg). Energiasäästlik disain hõlbustab kompaktset integreerimist täppisseadmete raamidesse.

-- Mitu ühenduse valikut

     Saadaval on kaks universaalset ühendusskeemi: näotihendi liitmikud, 1/4" ja 3/8" ümbrisega surveliitmikud ja sisemised Rc/NPT keermed, mis ühilduvad erinevate standardsete vaakumtorustiku spetsifikatsioonidega.

-- Lai pingevahemik ja mitmesugused elektriklemmid

     Hõlmab peavoolu pingeid, sealhulgas DC24V, AC110V / AC220V. Mitmed juhtmestikud, nagu kiirpistikuklemmid, DIN-klemmid ja torusisend, kohanduvad kõigi tavapäraste automatiseeritud juhtimissüsteemidega.

-- Stabiilne ja ohutu tööstussertifikaat

     Mähise leegiaeglustaja klass UL94V-0; sertifitseeritud vastavalt RoHS, CE, CAT.ES140-7B standarditele, sobib pikaajaliseks pidevaks tööstuslikuks tööks.

3. Täielik tehniliste kirjelduste tabel

4. Tüüpilised rakendusstsenaariumid

      -- Pooljuhtide tootmine: protsessikambri gaasi sissepritse ja vaakumtoru sisse- ja väljalülitamine

     -- PV ja LCD tootmisliinid: ülikõrge vaakumkambri pumpamine ja rõhu hoidmise ahelad

     -- Meditsiiniseadmed: vaakuumsteriliseerimisinstrumendid ja analüütilised labori vaakumahelad

     -- Toiduainetööstus: vaakumpakendamise ja vaakumkuivatusmasinad

     -- Teadusliku uurimistöö laborid: ülikõrge vaakumiga katseseadmed ja osakeste füüsika katseseadmed

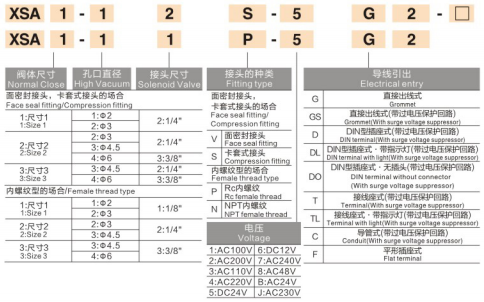

5. Mudelite näited ja valikujuhised

5.1: tüüpilised mudelikoodid:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Peamised valikupunktid

      -- Kinnitage vaakumtaseme nõue: kas on nõutav ülikõrge vaakumi jõudlus 1 × 10⁻⁶ Pa (abs)

      -- Valige torujuhtme ühenduse tüüp: esitihend, ümbrisliitmik või Rc/NPT sisekeere

      -- Sobitage mähise pinge ja elektriklemm: DC24V või vahelduvvoolu seeria; kiirpistiku / DIN / juhtmestiku juhtmestik

      -- Kinnitage pordi suurus: 1/4", 3/8" süsteemi vooluvajaduse rahuldamiseks

Ühe lause kokkuvõte

     SOLH XSA normaalselt suletud kõrgvaakum-solenoidventiil toetab 1 × 10⁻⁶ Pa ülikõrge vaakumiga töötamist ülimadala lekkega, puhta vähese osakestesisaldusega sisestruktuuri ja mitme vahetatava ühendusega, toimides usaldusväärse lülituskomponendina kõigis täppisvaakumtööstusprotsessides.
