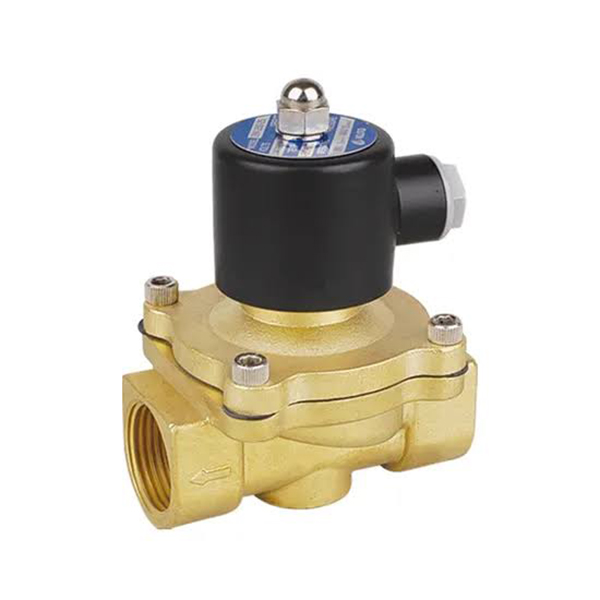

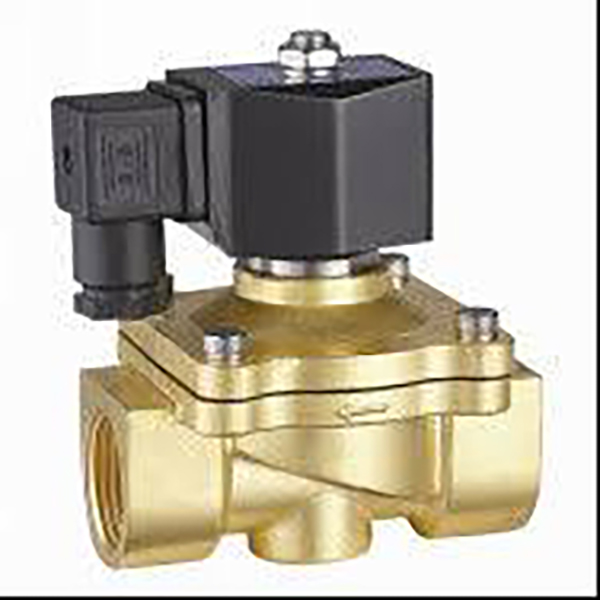

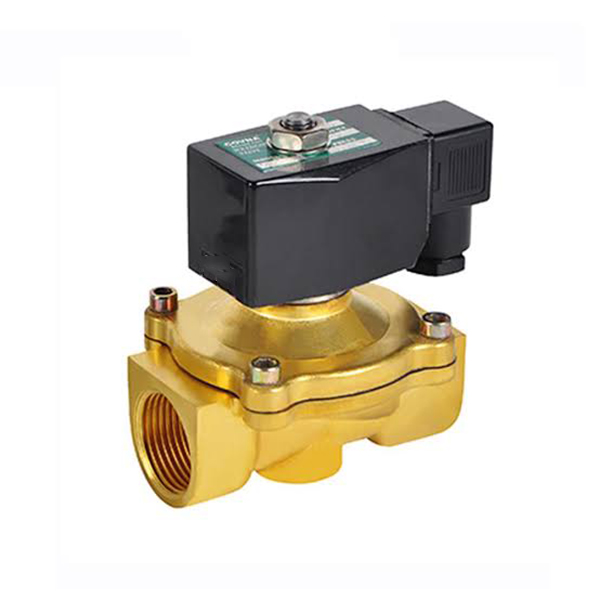

2W seeria 2/2-suunaline vedeliku solenoidklapp (otsetoimeline + pilootjuhtimisega)

Kaubamärk: Richge Technology SOLH

Toote ülevaade

     SOLH 2W seeria on universaalne tööstuslik 2/2-suunaline normaalselt suletud vedeliku sulgemisklapp, mis on jagatud kaheks konstruktsiooniliiniks: otsetoimega 2W (030/050 väike seeria) ja pilootjuhitav 2W (150–500 suure avaga seeria). See teostab automaatset sisse- ja väljalülitamist puhta vee, suruõhu, määrdeõli, jahutuslõikevedeliku ja nõrgalt söövitavate vedelike torustike jaoks.

       * Messingist klapi korpus mitmekihilise korrosioonivastase tihendiga; kaks võimalust nullrõhukäivituse otsetüüpi ja suure vooluga piloottüüpi täieliku valiku jaoks

       * Standardsed mõõtmete ja keerme spetsifikatsioonid, ühilduvad PT/G/NPT mitme keermega ülemaailmseks ekspordiks

       * Madalale temperatuurile vastupidav mähis toetab stabiilset pikaajalist pidevat pinget

     Laialdaselt sobitatud veetöötlusseadmete, tööpinkide jahutusahelate, pihustuspuhastusliinide, õhukompressorite torustike ja kogu tööstuslike vedelike automatiseerimissüsteemidega.

Kaks tootesarja Täielik klassifikatsioon: otsetoimega NC VS pilootjuhtimisega NC

  1. 2W otsetoimega normaalselt suletud (mudeli näide: 2W-L030-08)

     --Töötav printsple:Elektromagnetiline mähis juhib otse sisemise armatuuri varre põhiklapipesa avamiseks/sulgemiseks, võimaldades täielikku avamist 0 MPa null keskmise rõhu all.

        * Toide VÄLJAS: vedru surub tihendustihendi kokku, et torustiku vedelik täielikult välja lülitada

        * Toide sees: elektromagnetiline jõud tõstab pooli, et saavutada kahesuunaline vedeliku ringlus

           Abipiloodikamber puudub, ülilihtne struktuur millisekundilise kiire reageerimiskiirusega.

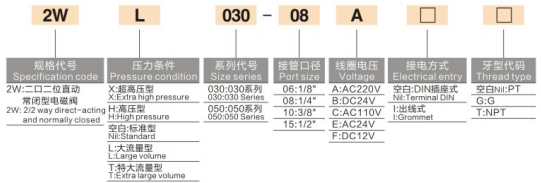

    -- Täielik mudeli kodeerimise reegel

     2W – rõhu/voolu järelliide – suurusseeria – pordi keerme – mähise pinge – juhtmestiku tüüp – keerme standardne

        * 2W: Otsese toimega 2/2-suunaline normaalselt suletud solenoidklapp

        *  Rõhu ja voolu järelliide: tühi = standardne / L = suur vool / T = eriti suur vool / H = kõrge rõhk / X = eriti kõrge rõhk

        *  Suuruste seeria: 030 (miniatuurne), 050 (keskmine väike)

        *  Pordikood: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Pingekood: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Juhiste režiim: Tühi = DIN-pesa (juhtkapi standard), I = veekindel juhtmejuhe (niiske välisseade)

        *  Keerme standard: tühi = PT Briti koonuskeere, G = G paralleelkeere, T = NPT Ameerika keerme

   --  Põhilised eelised

       *  Nulldiferentsiaalrõhu käivitamine, minimaalse töörõhu piiranguta, stabiilne avanemine vaakumis, mikrorõhu ja mikrovoolu veeringid

        *  Ülikompaktne korpus, suvaline paigaldusnurk kitsa seadmekapi paigutuse jaoks

        *  Millisekundiline kiire sisse- ja väljalülitusreaktsioon, sobib kõrgsageduslike katkendlike käivitus-seiskamistsüklite jaoks

        *  Väike klapi korpus madala kulukuluga, ökonoomne esimene valik ühepunktilise haru juhtimiseks

     --  Rakenduse stsenaariumid

      Ühepunktiline jahutusõli sissepritse väikestele CNC-tööpinkidele, minipihustuspuhastusmasinatele, mikroõhu/vee juhtimine 3C automaatikaseadmetele, õhukompressorite väikesed harulülitid, labori mikrovedeliku sisse/välja juhtimine.

  2. 2 W pilootjuhtimisega normaalselt suletud (mudeli näide: 2W250-25)

     -- Tööpõhimõte:Sisseehitatud pilootõhutusava, mis tugineb torujuhtme keskmisele rõhule suure avaga põhipooli tõstmiseks; mähis juhib ainult väikest juhtava, millel on madal energiatarbimine ja madal soojuse tootmine. Minimaalne käivitusrõhu erinevus 0,05 MPa, klapp ei saa ilma keskmise rõhuta täielikult avaneda.

        * Toide VÄLJAS: juhtava on suletud, sisemine õõnsuse rõhk surub tihendi torujuhtme sulgemiseks

        * Toide SISSE: pilootkambri rõhust väljub, keskmise rõhu tungrauad avavad peaventiili suure vedelikuvoolu jaoks, maksimaalne ava kuni Φ50 (G2 tolli)

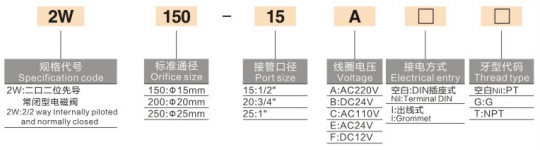

    --Täielik mudeli kodeerimise reegel

        2W – ava suurus – pordi keerme – mähise pinge – juhtmestiku tüüp – keerme standardne

        *  2 W: pilootjuhitav 2/2-suunaline normaalselt suletud solenoidventiil

        *  Standardne ava suurus: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Pordikood: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Pinge-, juhtmestiku- ja keermekoodid on täielikult vahetatavad otsetoimivate seeriate ühilduvate mähise varuosadega

  3. Põhilised eelised

     -- Eriti suur sirge läbilaskeava suure keskmise vooluhulga jaoks, ülimadala torustiku rõhukadu jaoks, ideaalne kogu liini tsentraliseeritud vee/õhuvarustuse jaoks

     -- Madala võimsusega mähis ajab suure avaga klapi korpust, madal temperatuuri tõus 24h pideva töö ajal, põlemisvastane jõudlus

     -- Laia voolukanalit ei ole lihtne ummistuda, toetab ringlevat tööstuslikku jahutusvett koos väikeste hõljuvate lisanditega

     - Ühe pilootventiil võib asendada mitu väikest otseventiili, lihtsustada põhitorustiku paigutust ja vähendada hankekulusid

  4.Rakenduse stsenaariumid

     Suure konveieri pihustuspuhastusseadmete peamise veeahela juhtimine, õhukompressori täielik masina äravoolu ja peamise õhutorustiku sulgemine, tsirkuleeriva jahutussüsteemi suure vooluhulga torud, veetöötlusseadmed, üldine vedeliku pealüliti toiduainete pakendamiseks ja keemiaseadmete jaoks.

Universaalsed jagatud põhifunktsioonid (otse- ja pilootjuhitavad)

  1.Ühtne NC tavaliselt suletud funktsioon (tehase vaikeseade)

     Automaatne väljalülitus voolukatkestuse korral, väldib tõhusalt ülevoolu, vee/õhu leket seadmete seiskamise ajal, et tagada süsteemi suurem ohutus.

  2. Kaks valikulist tihendimaterjali

     -- Standardne NBR nitriilkumm: universaalne puhta vee, suruõhu ja määrdeõli jaoks üldiste töötingimuste jaoks

     -- Valikuline EPDM etüleenpropüleen: kuumuskindel, nõrga happe ja leelisekindel, mõeldud kuuma vee, toidukvaliteediga puhta vedeliku ja peitsimisseadmete jaoks

  3. Mitmespetsiifilised universaalsed ühilduvad mähised

     Täielik vahelduv- ja alalispinge katvus, väikese võimsusega isoleeritud mähis, mis toetab pikaajalist pidevat pinget; kahekordne juhtmestiku skeem (DIN-pesa / veekindel juhtmejuhe), mis on kohandatav sise- ja välisseadmete juhtmestikuga.

  4.Mitme rahvusvahelise ekspordi niidi standardid

     Kolm keermevalikut: PT Briti koonus, G paralleelne BSPP, NPT Ameerika niit, kodumaiste automaatikaseadmete ja välismaiste tootmisliinide ekspordinõuetega sobiv.

  5. Gravitatsioonivaba universaalne kinnitus

     Klapi korpust saab paigaldada vertikaalselt, horisontaalselt või ümberpööratult, ilma et see mõjutaks avamise/sulgemise jõudlust, mis sobib ideaalselt kompaktse kapi paigutuse jaoks.

  6. Täisrõhuastme kohandamine

     Otseseeria toetab standardseid / kõrgsurve / eriti kõrge rõhu / suure vooluga kohandatud versioone; pilootseeria kohandub algselt tavapärase tööstusliku vedeliku rõhuvahemikuga 0,05–1,0 MPa.

Ühtne üldiste tehniliste kirjelduste tabel

Otsese VS-i pilootopereeritud täieliku valiku võrdlustabel

Segmenteeritud tüüpilised rakendusestsenaariumid

  1. 2W otsese toimega NC rakendatavad väljad

     -- Ühepunktiline jahutusõli sissepritse ja mikropihusti väikestele CNC tööpinkidele, lihtne jaama mikrovedeliku juhtimine

     -- Vaakum-abiveevarustus ja väike pneumaatiline haru sisse/välja 3C automaatikaseadmete jaoks

     -- Väikesed ultrahelipuhastusseadmed, labori mikrovedelike kontrollaasad

     -- Seadmete hooldusharu, ühe punktiga vee/gaasi lüliti väikeste seadmete jaoks

  2. 2W pilootjuhtimisega NC rakendatavad väljad

     -- Õhukompressori täielik masina äravool, töökoja peamise õhutorustiku sulgeventiil

     -- Põhiveeahela juhtimine suurte konveieri pihustuspuhastusseadmete jaoks

     -- Veepuhastuse tsirkulatsioonisüsteem, tööstuslik jahutus suure vooluhulgaga kogumistorud

     -- Suure avaga vedeliku pealüliti toiduainete pakendamiseks ja kogu keemiaseadmete jaoks

Põhilised valikuotsuse reeglid

     -- Torujuhtme vee/õhu rõhk alla 0,05 MPa, vahelduv mikrokeskkond, vaakumkontuur → Peab valima 2W otsetoimega tüübi

     -- Toru suurus ≥G1/2, kogu liini põhitoru suure vooluhulga ülekanne, pikaajaline stabiilne survetorustik → Valige 2W pilootjuhtimisega tüüp

     - Kuum vesi, puhastatud vesi, nõrga happega vedeliku töötingimused: tellimuste esitamisel täpsustage EPDM-i toidukvaliteediga tihend

     -- Tsentraliseeritud juhtmestik masina juhtkapis: seadke esikohale DIN-pesa juhtmestiku tüüp; välistingimustes kasutatavad pihustus- ja niisked seadmed valivad I veekindla juhtmejuhtme tüübi

     -- Kõrgsurve veeahel ja suure vooluhulgaga jaamad saavad valida kohandatud ventiilikorpused järelliidetega H/L/T

Sobivad täispneumaatilised ja vedelikuahelate lahendused

  1. Väike jahutusahel

     AFC õhuteenindusseade → 3V seeria 3/2 solenoidventiil → PU-plasttoru → 2W otsetoimega klapp (jahutusvee kontuuri sisse-/väljalülitamine)

  2. Täitke masina peamise veekogumisahel

     Veepaagi / õhukompressori põhitoru → 2W suure avaga pilootventiil → haru tarnimine igale jaama pihustustorustikule

  3. Plahvatuskindel vedeliku töökojaahel

     Plahvatuskindel õhuallika töötlemisseade → 2W juhtventiil kohandatud plahvatuskindla mähisega, mis on sobitatud plahvatuskindlate automaatjuhtimistorudega

Ühe lause kokkuvõte

     SOLH 2W-seeria messingist 2/2-suunaline normaalselt suletud vedeliku solenoidventiil pakub nullrõhuga käivitamisel väikest otsetoimivat varianti ja väikese võimsusega suure vooluhulgaga suurt pilootjuhtimisega varianti, valikulise NBR/EPDM-i toidukvaliteediga tihendiga, mitme keerme ja mitme pingega ühilduvusega, kasutatakse laialdaselt automaatsete vee-, õhu-, õli- ja õlipakendite pesemisseadmete ja masinate vedelike pakendamise seadmete ja väljalülitusseadmete jaoks.
