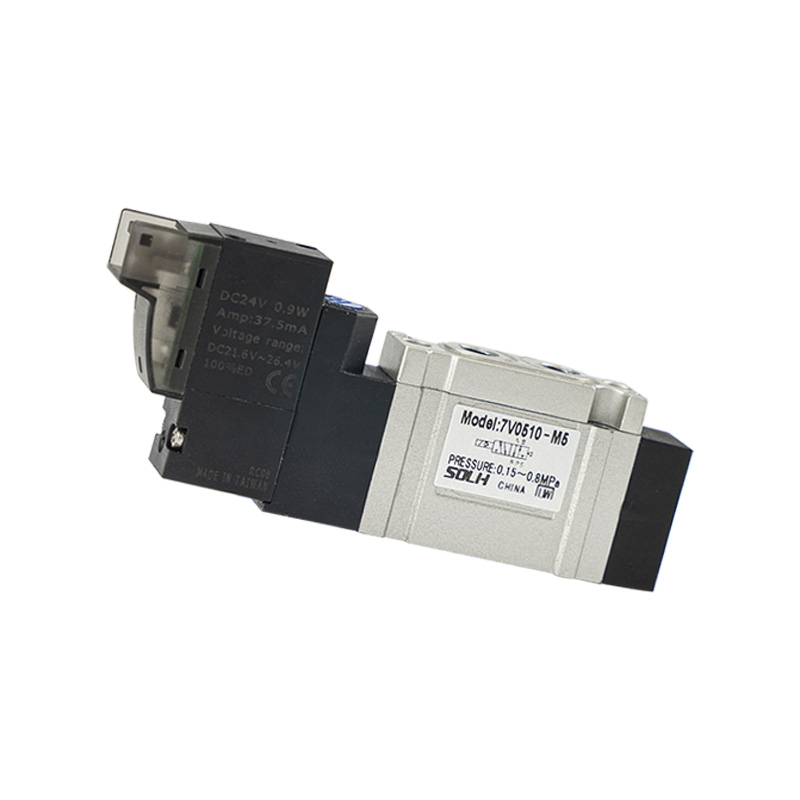

7V seeria kompaktne pilootjuhtimisega 5/2 ja 5/3 solenoidklapp

Kaubamärk:Richge Technology SOLH

Toote positsioneerimine

     SOLH 7V seeria on kompaktne pilootjuhitav suund-solenoidklapp, mis katab 5/2- ja 5/3-suunalisi funktsioone, mis on spetsiaalselt loodud üldiste standardsete pneumaatiliste ahelate jaoks. Tänu optimeeritud voolukanaliga sisemisele tsentraliseeritud väljalaskestruktuurile on see märkimisväärselt suur vooluvõimsus, kiire lülitusreaktsioon ja madal energiatarve. Seda saab kasutada eraldiseisvana või monteerituna kollektori klapipankadesse mitme silindri tsentraliseeritud juhtimiseks.

Põhistruktuur ja funktsionaalne klassifikatsioon

 1. Pordi ja asukoha funktsiooni määratlus:

   1,1  5/2 tee solenoidklapp: 1 sisselaskeava P, 2 tööporti A/B, 2 väljalaskeporti R/S

     -- 10 järelliide: ühe mähise ühe solenoidi vedrutagastus

     -- 20 järelliide: topeltmähisega topeltsolenoidi lukustustüüp

   1.2 5/3 Wa Double Coil solenoidklapp (3 keskmist põhifunktsiooni)

     -- 30C keskosa suletud: kõik pordid on keskmises asendis täielikult suletud, et lukustada silindri rõhk kinnihoidmiseks

     -- 30E keskmine väljalasketoru: A & B on ühendatud väljalasketoruga R/S, et vabastada jääkrõhk ohutult

     -- 30P keskrõhuvarustus: P on ühendatud nii A- kui ka B-ga, silindri mõlemad pooled hoiavad õhurõhku

  2. Ajam ja konstruktsioonifunktsioon

     -- Ajami tüüp: pilootjuhitav disain, madal käivitusrõhk, ülikiire reaktsioon ja suur vooluhulk

     -- Sisemine tsentraliseeritud väljalaskesüsteem: juhtõhk eemaldatakse ühtlaselt peamiste väljalaskeavade R/S kaudu, puhas ja korras torustik ilma hajutatud juhtväljalasketa

Seeria suuruse ja voolu parameetrite tabel

Universaalsed üldised tehnilised kirjeldused

     -- Töörõhu vahemik: 0,15 ~ 0,8 MPa

     -- Tõestuskatse rõhk: 1,2 MPa

    -- Töötemperatuur: -20 ℃ ~ +70 ℃ (õhuvarustuses ei esine jäätumist)

     -- Switching Response Time: ≤50 ms

     -- Max töösagedus: 5 Hz

     -- Mähise võimsustarve: DC = 0,7W; AC = 1,1 VA

     -- Standardsed pingevalikud

        DC: 12 V (F), 24 V (B)

        Vahelduvvool: 110 V (C), 220 V (A)

     -- Kaitseaste: IP40 tolmukindel

     -- Klapi korpuse materjal: survevalu alumiiniumsulam

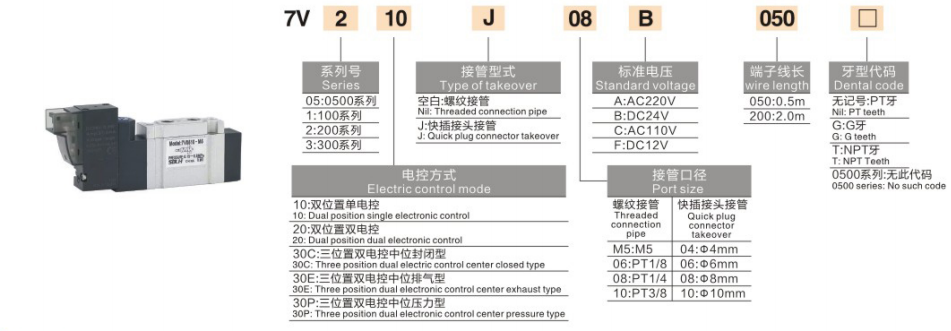

Täielik mudeli nimetamise reegel

  1. Näidismudel: 7V210J08B050

     -- 7 V: pilootjuhitava 5/2 ja 5/3 kompaktse solenoidventiili seeriakood

     -- 2: suuruse kood (2 = 7V200 seeria, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: vooluringi funktsioon

        10=5/2 üksik mähis; 20=5/2 topeltpooli; 30 seeriat = 5/3 kolmepositsiooniline

     -- J: Pordiühenduse vorm; J = sissesurutav kiirkinnitus, tühi = standardkeermega port

     -- 08: pordi suuruse kood (08 = 1/4")

     -- B: pooli pinge kood (B=DC24V, A=AC220V)

     -- 050: kaabli pikkuse kood (050 = 0,5 meetrit kaabel)

Ühised standardsed võrdlusmudelid

  1. 5/2 kahepositsiooniline seeria

     -- Ühepoolne vedru tagastus: 7V110-06 (1/8", DC24V)

     -- Topeltpooli lukustus: 7V220-08 (1/4", AC220V)

  2. 5/3 kolme positsiooni seeria

     -- Keskmiselt suletud rõhu hoidmine: 7V130C-06

     -- Keskmise väljalaske rõhu vabastus: 7V230E-08

     -- Keskmise kahe pordiga surve all: 7V330P-10

Toote peamised eelised

  1. Suurenenud suure voolu jõudlus

     -- Optimeeritud sisemine voolujooneline jooksuri konstruktsioon, vooluvõimsus on kasvanud ligikaudu 30% võrreldes traditsiooniliste 4 V seeria solenoidventiilidega, mis tagab silindri kiirema pikendamise ja tagasitõmbamise kiiruse.

  2. Paindlik mitmesuunaline paigaldus ja kahe pordi valikud

     -- Toetab horisontaalset ja vertikaalset paigaldust; kaks ühendusrežiimi: standardne keermepesa või kiire sissesurutav liitmik torude kiireks kokkupanekuks.

  3. Kollektor integreeritud modulaarne disain

     -- Ühildub mitme jaamaga kollektori klapipõhjaga, mitu klappi on virnastatud, et säästa kapi paigaldusruumi ja lihtsustada peamise õhutorustiku paigutust.

  4. Ülimadala võimsusega mähis

     -- Madala võimsusega mähise konstruktsioon vähendab soojuse teket, sobib pikaajaliseks pidevaks pingestatud töötingimusteks väiksema energiatarbimisega.

  5. Ülipikk kasutusiga

     -- Täpne sisemine pooli ja tihendusstruktuur, stabiilne jõudlus kuni miljonite lülitustsükliteni minimaalse hooldusega.

Ühe lause kokkuvõte

     SOLH 7V kompaktne pilootjuhitav solenoidventiil hõlmab täismahus 5/2 ühe-/kahepoolilist ja 5/3 kolme keskfunktsiooni varianti M5~3/8" täielike pordisuurustega, millel on 30% suurem vooluhulk kui tavalisel 4V seerial, madal energiatarve ja kollektori virnastatav disain universaalse suunajuhtventiilina kõigi standardsete automatiseeritud pneumaatiliste ahelate jaoks.
