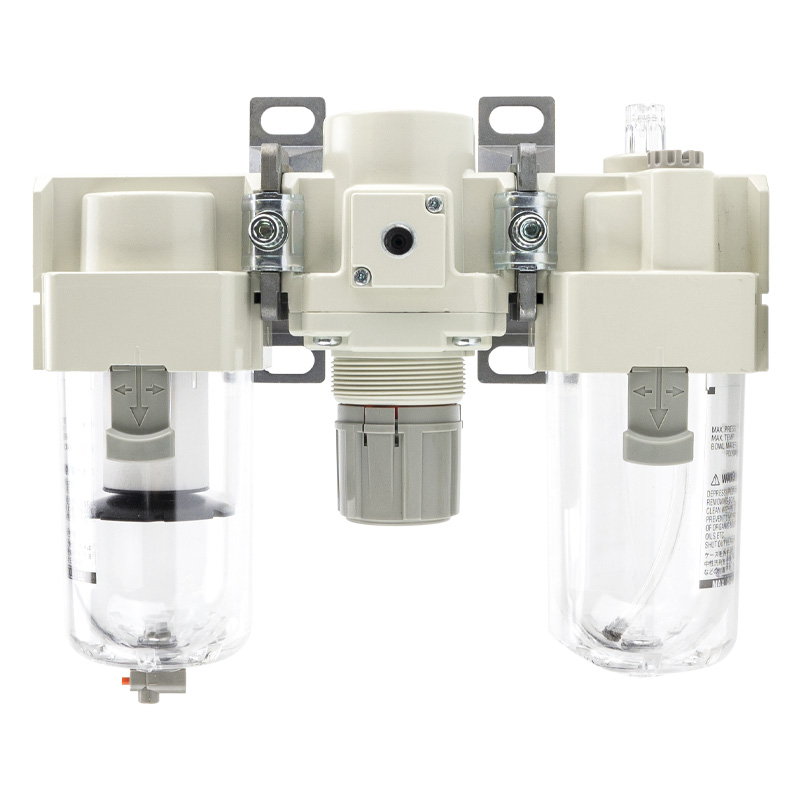

AC-seeria FRL kolme üksuse kombinatsioon

AC-seeria FRL kolme seadmega kombineeritud | AF+AR+AL Pneumaatilise õhuallika töötlemise kolmekordne koost

Kaubamärk: SOLIH by Richge Technology | Standardne tööstuslik FRL pneumaatiline teenindusüksus

1. Toote ülevaade ja määratlus

     SOLIH AC seeriaFRL kolme ühikuga kombo on standardne täiskomplektne pneumaatilise õhuallika töötlemissõlm, mis koosnebAF õhufilter + AR rõhuregulaator + AL õhumääre. See viib lõpule kogu protsessi hõlmava pneumaatilise õhutöötluse: lisandite ja niiskuse filtreerimine, stabiilne rõhureguleerimine ja täpne mikroõlimäärimine ühes moodulseadmes. See pakub igakülgset kaitset allavoolu pneumaatilistele komponentidele, nagu silindrid, solenoidventiilid ja pneumaatilised mootorid, vähendades tõhusalt komponentide kulumist, vältides kinnikiilumist ja pikendades kogu pneumaatilise süsteemi kasutusiga. See on traditsiooniliste määritud pneumaatiliste ahelate jaoks kõige standardsem ja hädavajalikum südamikukomplekt.

2. Täisseeria mudelite ja spetsifikatsioonide tabel

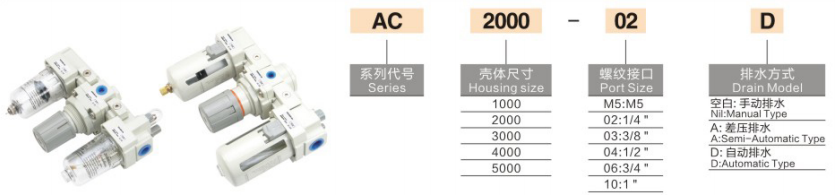

  Sufiks koodi määratlus

     • -D: automaatne äravoolufunktsioon (käsitsi vee väljalaskmine pole vajalik)

     • -G: Varustatud ülitäpse manomeetriga

  Mudeli näide: AC4000-04D → 1/2-tolline pordi suurus, standardne FRL kolm ühikut automaatse tühjendusfunktsiooniga

3. Tehnilised põhiparameetrid

4. Struktuurilised omadused ja toote eelised

     • Integreeritud moodulstruktuur: Standardne splaissitud moodulkonstruktsioon tagab kiire paigaldamise, lahtivõtmise ja asendamise. Iga seadet saab hooldada iseseisvalt, vähendades oluliselt kohapealse hoolduse raskusi ja asenduskulusid.

     • Suure tõhususega tsüklonvee eraldamine: Filter kasutab tsentrifugaalset veekeerist eemaldavat struktuuri, mis eraldab kiiresti vedela vee ja suured osakesed õhus, kaitstes täppisfiltri elementi ja parandades üldist õhupuhastuse tõhusust.

     • Ülevoolu tüüp Stabiilse rõhu reguleerimine: Rõhuregulaator kasutab ülevoolupinget stabiliseerivat struktuuri, millel on kiire reageerimine ja stabiilne rõhuväljund, vältides tõhusalt rõhu triivi ja voolu muutusest või seadme vibratsioonist põhjustatud kõikumisi.

     • Nupu iselukustuv reguleerimine: Iselukustuv rõhureguleerimisnupu disain hoiab ära rõhuparameetrite muutumise, mis on põhjustatud juhuslikust puudutamisest või pikaajalisest vibratsioonist, tagades pneumaatilise süsteemi pikaajalise stabiilse töö.

     • Visuaalne õli- ja veetaseme disain: Läbipaistev PC-tops koos turvakattega võimaldab reaalajas jälgida filtri veetaset ja määrdeõli taset, hõlbustades õigeaegset tühjendamist ja õli täiendamist.

     • Sõltumatud vahetatavad kulumaterjalid: Filtrielementi ja määrdeaine südamikku saab vahetada eraldi, ilma kogu komplekti välja vahetamata, mis vähendab pikaajalisi kasutuskulusid.

5. Standardne õhukontuuri töövoog

  Õhukompressor → AC FRL kolmeosaline → solenoidklapp → pneumaatiline silinder / pneumaatiline ajam

     Kolmest seadmest koosnev seade teostab samm-sammult õhutöötlust: niiskuse ja lisandite filtreerimine → sisendrõhu stabiliseerimine → määrdeõli pihustamine, pakkudes terminali pneumaatiliste komponentide jaoks puhast, stabiilset ja määritud õhuallikat.

6. Tüüpilised rakendusstsenaariumid

     • Tööstusautomaatika seadmed: Õhuallika eeltöötlus automaatsetele tööpinkidele, manipulaatoritele ja automatiseeritud tootmisliinidele.

     • Kergetööstuse tootmisliinid: Stabiilne õhuvarustus pakendamis-, trüki-, tekstiili- ja elektroonikatöötlusseadmetele.

     • Määritud pneumaatilised komponendid: Õliõliga määrimist vajavate teleskoopsilindrite, pneumaatiliste haaratsite ja pneumaatiliste mootorite spetsiaalne õhuallikatöötlus.

     • Töötuba Tsentraliseeritud õhuallika süsteem: õhukompressori põhitorustiku sekundaarne puhastamine ja rõhu stabiliseerimine, et parandada pneumaatilise süsteemi üldist stabiilsust.

7. Valikujuhend: Kahe üksuse VS kolm ühikut

8. Igapäevase hoolduse juhised

     • Tühjendage vett regulaarselt, et veetase filtritopsis oleks allpool hoiatusjoont.

     • Vahetage filterelement välja õigeaegselt, kui õhurõhu erinevus silmnähtavalt suureneb või pärast 6–12 kuud tavapärast kasutamist.

     • Normaalse töötlemise efektiivsuse tagamiseks paigaldage vertikaalselt rangelt vastavalt ventiili korpusel olevale õhuvoolu noolele.

     • Kontrollige regulaarselt õliudu pihustusolekut, et tagada terminali komponentide ühtlane määrimine.

Ühe lause kokkuvõte

     SOLIH AC-seeria FRL kolmeosaline kombinatsioon ühendab endas filtreerimise, rõhu stabiliseerimise ja mikromäärdefunktsioonid, mis sisaldab modulaarset paigaldust, stabiilset rõhuväljundit ja visuaalset õli-vee jälgimist, mis on tavapäraste määritavate pneumaatiliste automaatikasüsteemide standardne ja enim kasutatav õhuallika töötlemise lahendus.
