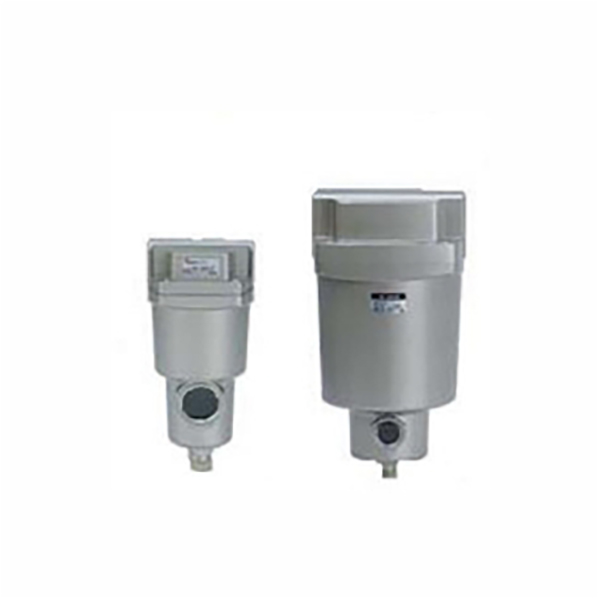

AFF/AM-seeria suruõhu puhastusfilter (põhiliin)

Kaubamärk:Richge Technology SOLH

Seeria positsioneerimine ja põhifunktsioonid

     AFF ja AM moodustavad tuuma kombineeritud õhuallika puhastussõlme. AFF toimib esmase jämefiltrina tahkete lisandite ja kondenseerunud veepiiskade eemaldamiseks, samas kui AM on täpne õliudu eraldaja mikroõli aerosoolide eemaldamiseks, suruõhu puhtuse parandamiseks ja allavoolu pneumaatilise ajamite täielikuks kaitsmiseks.

  1. AFF-seeria põhiliini jämefilter

     -- Filtreerimise täpsus: 1 μm, 99% osakeste püüdmise kiirus (täiendatud vanast 3 μm klassist)

     -- Põhifunktsioon: eemaldage suur tolm, roostejääk ja kondensvesi, 99% vee eraldamise efektiivsus eesmise primaarse filtrina

     -- Puhtusestandard: ISO8573-1:2010 [4:7:4]

  2. AM-seeria õliudu eraldaja (peenfilter)

     -- Filtreerimise täpsus: 0,1 μm, 99% mikroõliudu püüdmise kiirus (täiendatud vanast 0,3 μm klassist)

     -- Põhifunktsioon: täielik õliudu eraldamine, väljalaskeava jääkõli kontsentratsioon ≤1mg/m³ (0,8ppm), vastab täielikult õlivaba määrimisprotsessi nõuetele

     -- Puhtusestandard: ISO8573-1:2010 [2:7:3]

  3. Jagatud üldised eelised

     -- Ülimadal rõhulangus ≤5 kPa, energiasääst, vooluvõimsus on tavamudelitega võrreldes 20% suurem

     -- Kerge roostevabast terasest vedeliku hoiukauss, maksimaalne kaalulangus kuni 52%

     -- Visuaalne hooldusmeeldetuletus: standardne sisseehitatud ummistuse indikaator punase rõngaga, et hinnata filtri vahetamise ajastust; värvikoodiga filtri otsakorgid mudeli kiireks tuvastamiseks

     - Modulaarne kaskaadkonstruktsioon, mida saab järjestikku ühendada AMD / AMH ülipeente filtritega, et rahuldada mitmeastmelisi ülipuhta õhu nõudeid

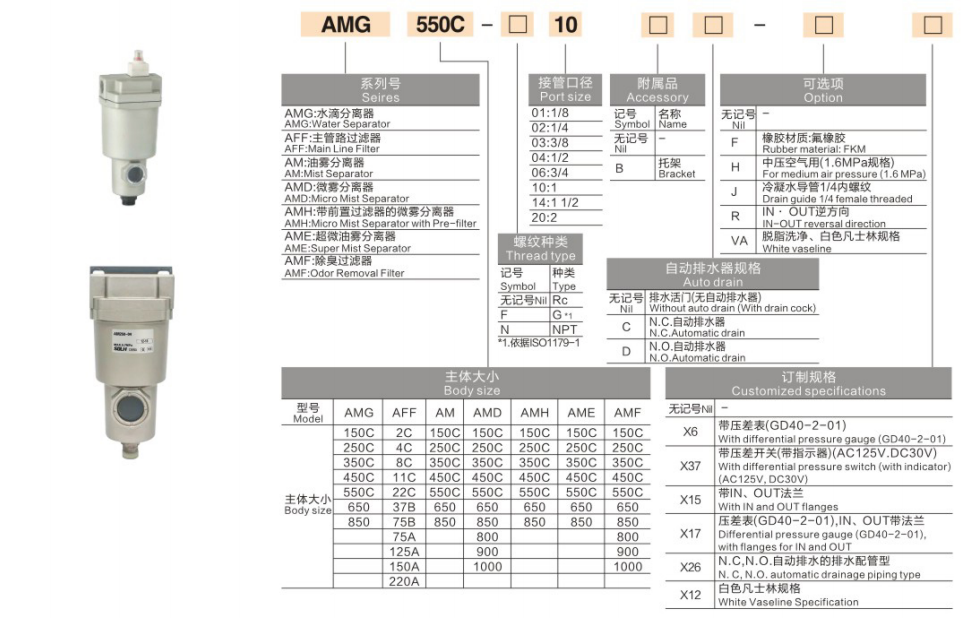

Täielik mudeli nimetamise reegel

 1. Näidismudelid: AFF40-04 ; AM50-10D

  2. Standardtellimuse näited

     -- AFF jämefilter, 1/2" port, automaatne äravool: AFF40-04D

     -- AM õliudu eraldaja, 1" port, automaatne äravool: AM50-10D

     -- Suur vooluhulk 7000 l/min, 1,5" port: AM70D-14

Universaalsed tehnilised andmed (standardne katsetingimus: 0,7 MPa, 20 ℃)

  1. Üldised ühised parameetrid

     -- Kohaldatav keskkond: suruõhk (vastuvoolu on vaja eelfiltrit ≥40 μm)

     -- Töörõhu vahemik: 0,1~1,0 MPa; purunemiskindel rõhk 1,5 MPa

     -- Töökeskkonna temperatuur: -5 ~ 60 ℃ (nõus ei teki jääd)

     -- äravoolu konfiguratsioon: standardvarustuses käsitsi tühjendus; automaatne äravool valikuline järelliite -D kaudu

  2.Täisseeria voolu ja mõõtmete parameetrite tabel

Samm-sammulised valikujuhised

  1. Filtreerimisastme sobitamise skeem

     -- Tavalised üldised pneumaatilised ahelad: AFF (1 μm jämefilter) → rõhuregulaator → määrdeseade

     -- Õlivabad täppisautomaatikaseadmed: AFF → AM (0,1 μm õliudu eraldaja) → lõppseadmed

     -- ülikõrge puhtusastmega pooljuht/optiline protsess: AFF → AM → AMD (0,01 μm ülipeen filter)

  2. Voolumarginaali arvutamine

     -- Valige mudel, mille nimivooluhulk on 1,2–1,5 korda suurem kogu süsteemi maksimaalsest õhutarbimisest; ülekoormatud vool vähendab drastiliselt filtreerimise efektiivsust ja suurendab rõhukadu.

  3. Tühjendusrežiimi valik

     -- 24h järelevalveta pidev tootmine, suur kondensaadi tootlikkus: valige -D automaatse äravooluga versioon

     -- Katkendlikud madalsageduslikud seadmed: standardne käsitsi äravoolutüüp on piisav

  4. Pordi sobitamise põhimõte

     -- Ühtlane filtripordi suurus põhitorustiku läbimõõduga; vältige läbimõõdu vähendamist/suurendamist, et vältida täiendavat rõhulangust.

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Üldine tööstusautomaatika: CNC tööpingid, õhusilindrid, solenoidklapi esiotsa vee ja õli eemaldamine

     -- Toiduainete ja ravimite tootmine: õlivaba puhta õhu allikas, et vältida toote saastumist

     -- 3C elektroonika- ja katmistöökojad: eemaldage õliudu, et vältida pinnakatte defekte ja täppiskomponentide saastumist

     -- Õhukompressori järeltöötlussüsteem: kaskaadiga jahutus-/adsorptsioonõhukuivatitega, et tõsta üldist õhupuhtust

Toimivuse võrdlus: AFF VS AM

Ühe lause kokkuvõte

     SOLH AFF 1 μm põhiliini jämefilter ja AM 0,1 μm õliudu eraldaja moodustavad modulaarse kaskaadiga õhupuhastusüksused kogu vooluhulgaga 300–14500 L/min, visuaalse ummistuse indikaatori ja valikulise automaatse äravooluga, mis vastavad ISO8573-1 standardile üldise pneumaatilise, toidu-, meditsiini-, elektroonika- ja pihustusõlivaba õhutöötluse jaoks.
