AW-seeria filtriregulaator

AW-seeria filtriregulaator | SOLIH integreeritud suruõhu filtreerimise ja rõhu alandamise seade

Kaubamärk: SOLH by Richge Technology | Kõik-ühes pneumaatilise õhuallika töötlemisseade

1. Toote ülevaade

     SOLIH AW seeria filtriregulaator on kõik-ühes õhuallika töötlemisseade, mis integreerib õhu filtreerimise ja rõhu reguleerimise funktsioonid. See teostab esmase õhupuhastuse ja rõhu stabiliseerimise kohe pärast õhukompressoreid, toimides ruumisäästliku alternatiivina eraldiseisvatele AF-filtrile ja AR-regulaatoritele. Kompaktne konstruktsioon lihtsustab kohapealset paigaldamist ja vähendab üldist pneumaatilise süsteemi jalajälge.

2. Üldised tehnilised kirjeldused

3. Mudeli ja pordi suuruste vahemik

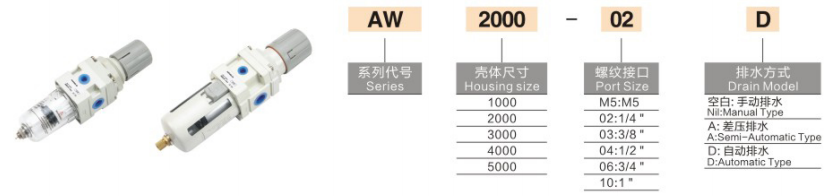

  Mudelikoodi selgitus ja näited

     • AW2000-02: Filter-regulaator, seeria 2000, Rc1/4", käsitsi äravool

     • AW4000-04D: Filter-regulaator, seeria 4000, Rc1/2", automaatne äravool

     • AW3000-03G: manomeetriga varustatud filtriregulaator

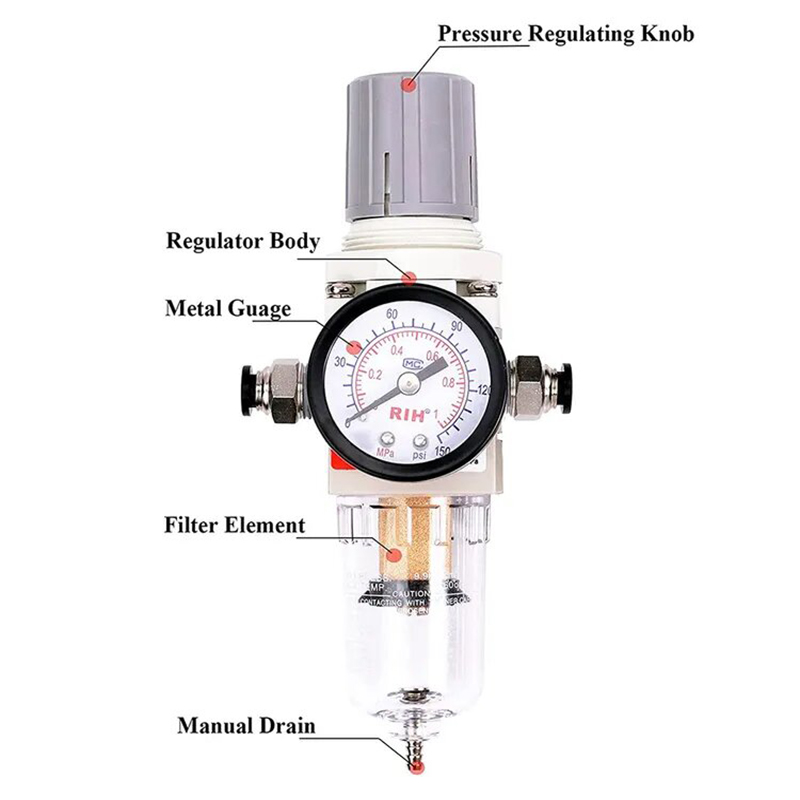

4. Struktuurilised omadused ja eelised

     • Integreeritud ühes tükis disain: Filtrikauss ja rõhuregulaator on lihtsamaks paigaldamiseks ja ühenduspunktide arvu vähendamiseks ühendatud üheks seadmeks.

     • Tsükloni vee eraldamine: Tsentrifugaalkeeris eemaldab vedela vee enne, kui õhk läbib filtrikasseti, pikendades tõhusalt filtrielemendi kasutusiga.

     • Tõmmake reguleerimiseks ja lükake lukustamiseks nupp: Surve reguleerimiseks tõmmake nupp üles; suruge alla lukustusasendisse, vältides tahtmatut rõhumuutust, mis on põhjustatud vibratsioonist või juhuslikust puudutamisest.

     • Sisseehitatud manomeetri port: Otsene paigaldusport manomeetri jaoks ilma lisaadapteriteta.

     • Läbipaistev PC-kauss kaitsekaanega: Reaalajas visuaalne veetaseme jälgimine filtrikausis.

     • Modulaarse splaissimise ühilduvus: saab otse kokku panna AL-seeria määrdeainega, et luua täielik AC-seeria FRL kolmeosaline kombinatsioon.

5. Tüüpilised rakendusstsenaariumid

     • Esmane õhupuhastus ja rõhu stabiliseerimine automaatikaseadmetele, tööpinkidele ja tootmisliinidele

     • Esiotsa õhuallika töötlemine pihustusseadmete, pneumaatiliste tööriistade, solenoidventiilide ja silindrite jaoks

     • Töökoja peatorustike ja õhukompressorite väljalaskeavade tsentraliseeritud rõhureguleerimine ja puhastamine

6. Hooldusjuhised

     • Tühjendage kondensaat regulaarselt; hoidke veetaset allpool hoiatusjoont.

     • Vahetage filterelement välja, kui rõhulangus märgatavalt tõuseb või pärast 6–12 kuud normaalset töötamist.

     • Paigaldada vertikaalselt; joondage keha õhuvoolu nool tegeliku õhuvoolu suunaga.

7. Soovitatavad õhuahelate kombinatsioonid

     • Standardne määritud ahel: AW filtriregulaator → AL määrdeseade → pneumaatiline ajam

     • Õlivaba puhas vooluring: AW filtriregulaator (ilma AL määrdeaineta) → pneumaatiline ajam
