AF800 / AF900 seeria suure võimsusega suure vooluhulga õhufilter

Kaubamärk:Richge Technology SOLH

Toote ülevaade

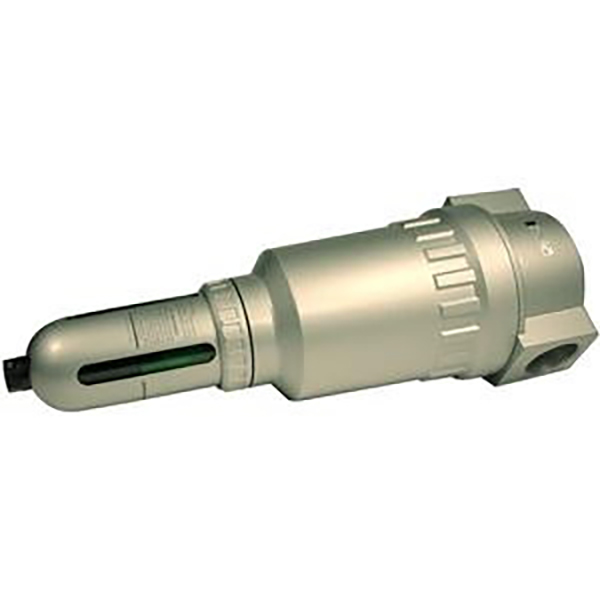

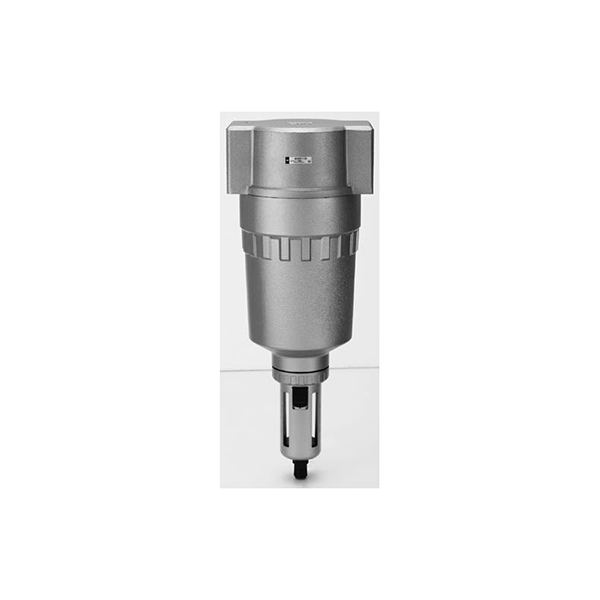

     SOLH AF800 ja AF900 on tööstuslikud suure kaliibriga suure võimsusega põhitorustiku õhufiltrid, mille mõõtmed ja jõudlus on täielikult asendatavad SMC originaalfiltriga AF800/AF900. Mõeldud õhukompressori peamise õhuallika, kogu tootmisliini tsentraliseeritud õhuvarustuse ja mitme ventiiliga saare suure vooluhulga pneumaatiliste süsteemide jaoks. Erinevalt väikestest jagatud õhu teenindusseadmetest AF200/300/400 on neil liiga suur voolukanal, ülisuur töötlemisvool ja suure mahutavusega veekogumisnõu.

     See eraldab tsentrifugaalselt suruõhus kondenseerunud vee, rooste ja tolmu lisandid, kaitstes täielikult allavoolu solenoidventiile, silindreid, vaakumväljaviskeid ja suuri pneumaatilisi ajamid, vähendades oluliselt kogu pneumaatilise liini rikete määra.

Kaks täielikku spetsifikatsiooni:

   1.  AF800: keskmine suur vooluhulk, port G1¼ / G1½ (1,25 / 1,5 tolli)

   2.  AF900: eriti suur magistraaltoru filter, port G2 (2 tolli)

     Valikulised tarvikud: käsitsi äravoolu / ujukiga automaatne äravool, mitmeastmeline filterelement, läbipaistev arvutikauss / metallist plahvatuskindel kauss. Laialdaselt sobitatud tööpinkide klastrite, liitiumakude tootmisliinide, värvimistöökodade ja täielike keemiaseadmetega, mis nõuavad suure võimsusega õhuallikat.

Täielik mudeli kodeerimise reegel

   Täieliku tellimuse koodi formaat: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: seeriakood suure võimsusega suure vooluhulga õhufiltri jaoks

    2. F12 / F16 / F20: pordi keerme suurus

     -- F12 = G1¼ (1,25 tolli)

     -- F16 = G1½ (1,5 tolli)

     -- F20 = G2 (2 tolli)

   3. Keskmine järelliide: äravoolu tüüp

     -- Tühi: tavaline käsitsi äravool

     -- AD47: NC tavaliselt suletud ujukiga automaatne tühjendus (arvuti kaussi jaoks, pärast seadme seiskamist ei leki õhku)

     -- AD48-6: EI OLE tavaliselt avatud ujukiga automaatset äravoolu (nailonist metallkausi jaoks, pidev automaatne äravool)

   4. Lõpuliide: Veekausi materjali valik

     -- Toorik: tavaline läbipaistev arvutikauss + metallist kokkupõrkevastane kaitsekate

     -- M: roostekindel metallist kauss vedeliku taseme vaatlusaknaga (tolmune, õline ja karm väliskeskkond)

     -- MG: metallist kauss sisseehitatud vedeliku taseme mõõturiga veekoguse kaugvaatluseks

   5. Filtrielemendi täpsus on kohandatav:

     -- Standardne 5μm; valikuline 2 μm ülitäpne, 10/20/40/70/100 μm jämefilter

Universal Core tehniliste spetsifikatsioonide tabel

Sisemise struktuuri ja filtri tööpõhimõte

  1. 1. etapp: tsentrifugaalvee eraldamise juhtstruktuur

     -- Õhuvool pöörleb suurel kiirusel piki puutuja suunda; tsentrifugaaljõud paiskab kausi siseseinale vedelat kondensvett, õlipiisku ja suuri roosteosakesi, mis raskusjõu toimel põhja settivad. Üle 95% vedelatest saasteainetest on eelnevalt eraldatud, et vähendada filtrielemendi koormust ja pikendada asendustsüklit.

  2. 2. etapp: mitmekihiline kiudfiltri element

     -- Pärast tsentrifugaalset dehüdratsiooni läbib suruõhk läbi mitmekihilise kiudfiltri, et püüda kinni pisikesed tahked tolmu- ja peened õliaerosooliosakesed. 2 μm ülitäpne versioon tagab ülipuhta õhuallika täpsete proportsionaalsete ventiilide ja vaakumahelate jaoks.

  3. Veepritsmekaitse vahesein, mis on sisseehitatud kausi kohale

     --  Isoleerib settinud vee põhjas, et vältida vedela vee sekundaarset kaasahaaramist õhuvooluga puhta õhu torustikku.

  4. Eemaldatav veekauss + äravoolukomplekt

     Põhja integreeritud äravooluklapp kahe äravoolulahendusega:

     -- Käsitsi tühjendamine: kogunenud vee käsitsi tühjendamiseks vajutage alumist nuppu

     -- Ujuv automaatne äravool: ujuk tõuseb, kui vesi jõuab künnise, et avada äravool automaatselt, pidevate tootmisliinide puhul järelevalveta

   5. Kõvaanodeeritud alumiiniumsulamist põhikorpus

     -- Suur otsevoolukanal ülimadala õhuvoolutakistusega, stabiilne õhuvarustus ilma ilmse rõhulangeta täiskoormusel

     -- suure vooluhulgaga koormus; õli- ja korrosioonivastane pinnatöötlus.

Valikulised tarvikud ja materjali valiku juhend

   1. Kolm veekausi valikut

   1.1 Standardne läbipaistev arvutikauss (tehase vaikeseade)

     -- Eelised: reaalajas visuaalne veetaseme jälgimine, varustatud metallist kokkupõrkevastase kestaga, et vältida töökoja rauajääkide purunemist. Sobib kuivadele siseruumides tavalistele automatiseeritud tootmisliinidele.

   1.2 Nailonist metallist kaitsekauss (liide M)

     -- Eelised: kõrge löögikindlus, lõikevedeliku ja UV-ilmastikukindlus, puudub rabe pragunemise oht. Ideaalne tolmuseks õlivärvimiseks ja kõrge temperatuuriga tööpinkide karmides töötingimustes.

   1.3 Metallist kauss vedeliku taseme mõõturiga (liide MG)

     -- Väline vaatlusaken metallkorpusel, loetav veekogus valgusvarjestatud suletud plahvatuskindlate keskkondade jaoks, eelistatud keemia- ja plahvatuskindlate töökodade jaoks.

   2. Kahe automaatse äravoolu mudeli võrdlustabel

  3. Filtrielemendi täppisvaliku juhend

     -- 5 μm standardfilter: universaalne enamiku tööpinkide, silindrite ja solenoidventiilide jaoks, parim kulutasuvus

     -- 2 μm ülitäpne filter: vaakumväljaviskeid, täppisproportsionaalsed regulaatorid, puhta õhu ahelad 3C elektroonika tootmisliinidele

     -- 10–100 μm jämefilter: esmane eelfilter õhukompressori väljalaskeava juures, et kaitsta allavoolu täppisõhuallika komponente

Põhitoote konkurentsieelised

   1. Suure avaga ülimadal voolutakistus

     -- 1,25/1,5/2-tolline otseläbivooluklapi korpus, palju suurema voolu ristlõikega kui väikestel AF-seeriatel. Minimaalne rõhu sumbumine mitme silindriga ja mitme klapiga saarte sünkroonse toimimise ajal, stabiilne väljundtõukejõud kõikidele seadmetele.

   2. Suure mahutavusega veesalvestuskamber

     -- 45 cm³ suur kauss vähendab sagedast äravoolu sagedust, sobib ideaalselt tsentraliseeritud filtreerimiseks õhukompressori peatorustikul.

  3. Täielik kate karmides töötingimustes

     - Tasuta valik läbipaistvat PC-/metallist plahvatuskindlat kaussi, mis sobib kasutamiseks sise-, välis-, tolmu- ja keemilise plahvatuskindlas keskkonnas.

  4. Sobitatud täisrea õhuallika lahendus

     -- Saab kombineerida suure voolusurve regulaatoriga AR800/AR900 ja õliudu määrdeainega AL800/AL900, et moodustada AFC kaheüksuse / AC kolme üksuse suure võimsusega õhuteenistuse komplekt, täielik peamise õhuallika töötlemisseade.

  5. Täielikult asendatav imporditud kaubamärkidega

     - Ühine paigaldusmõõde, keerme spetsifikatsioon ja filtrielemendi suurus rahvusvaheliste peamiste kaubamärkidega. Otsene asendus õhukompressori magistraaltorustiku renoveerimiseks ilma torustikke või sulgureid muutmata.

  6. Madal hooldus ja pikk kasutusiga

     -- Tsentrifugaalne eeleraldus aeglustab filtrielemendi saastumise kiirust; Tarbekulu vähendamiseks saab filtrikassetti lahti võtta, puhastada ja uuesti kasutada.

Standardsed täielikud õhuallika sobitamise lahendused

  1. Lahendus 1: raskeveokite tootmisliini peamise õhuallika 3-üksuse koost

     -- Õhukompressori väljalaskeava → AF900-F20 filter + AR900 regulaator + AL900 määrdeseade (AC900 kolmeosaline seade) → PA nailonist peatoru haru → 4 V klapisaared, MSQ pöörleva laua silindrid, 4F jalaga juhtkonsoolid igas jaamas

  2. Lahendus 2: õlivaba kaheosaline koost plahvatuskindla liitiumaku ja värvimistöökodade jaoks

     -- Õhukompressori põhitorustik → AF800-F16 metallist kaussifilter + AR800 regulaator (AFC800 kaheosaline, eemaldage määrdeaine) → 50-VFE/50-VPE plahvatuskindlad solenoidventiilid + ZU vaakumväljaviske haaramisjaamad

  3. Lahendus 3: tsentraliseeritud õhuvarustus väikeste tööpinkide klastrite jaoks

     -- AF800-F12 (G1¼) suure vooluhulga filter → Mitmesuunaline PU/PA magistraaltorustik, mis varustab mitut tööpinki 3F jalgventiilide, SC standardsilindrite ja C110 õhupuhumispüstolitega

Tüüpilised tööstusliku rakenduse stsenaariumid

     -- Suured CNC-tööpinkide klastrid, raske stantsimis- ja neetimisseadmete peamine õhuallikas

     -- Liitiumpatarei kate, elementide montaaži plahvatuskindlad automatiseeritud tootmisliinid

     -- Autode komplektsete sõidukite värvimise, tindi ja tolmu plahvatuskindlad töökojad

     -- Suured pakkimisliinid, logistika sorteerimine mitme jaama tsentraliseeritud õhuvarustus

     - Keemilise torujuhtme ventiili automaatjuhtimine, õli ja gaas toetavad täielikke pneumaatilisi seadmeid

     -- Esmane eelfilter õhukompressori ruumi sisselaskeava juures, et kaitsta allavoolu täppisõhuallika komponente

Märkused valiku ja toimimise spetsifikatsioonide kohta

  1. Voo valiku reegel

     -- Kui ühe torujuhtme silindrite ja klapisaarte koguõhukulu ületab 6000 l/min, tuleb valida AF800; üle 12000 l/min vali AF900. Väike AF200/300 ei talu suurt voolu, põhjustades tugeva rõhulanguse ja ebapiisava silindri tõukejõu.

  2. Kausi valiku punane joon

     -- Standardse PC läbipaistva kaussi kasutamine on keelatud värvimisel, õlise keskkonna lõikamisel, õues ja plahvatuskindlatel aladel. Peab lülituma M/MG metallversioonile, et vältida kokkupõrkejärgsest pragunemisest ja vee lekkest põhjustatud ohutusohte.

  3. Vaakumahelate kohustuslik reegel

     -- Vaakumhaaratsusega tootmisliinid kasutavad ainult AFC kaheosalist komplekti (ilma määrdeaineta). AL õliudu määrdeseadet ei saa järjestikku ühendada, et vältida määrdeõli blokeerimist ZU/ZB vaakumväljaviskete düüside eest.

  4. Paigaldussuuna standard

     -- SISSE/VÄLJAS õhuvoolu nool, mis on trükitud klapi korpuse peale, paigaldage rangelt järgides noole õhu sisselaske suunda; veekauss peab olema vertikaalselt allapoole suunatud, et tagada kondensvee normaalne settimine ja kogunemine.

  5. Hooldustsükli nõuded

     -- PC kauss: kontrollige iga päev kogunenud vett; automaatse äravoolu mudeli kontrollige ujuki kinnikiilumist kord nädalas

     -- 5 μm standardne filtrielement: puhastage iga 30 päeva järel, vahetage iga 15 päeva järel tugeva tolmu korral

     -- 2 μm ülitäpne filterelement: vahetage iga 15 päeva järel

     -- Enne hooldust: enne kausi ja filtrikasseti eemaldamist sulgege eesmine peamine HSV käsitsi sulgemisventiil, väljalasketorustiku jääkrõhk

Ühe lause kokkuvõte

     SOLH AF800/AF900 suure võimsusega magistraaltorustiku õhufiltril on ülikõrge voolukiirusega 12000–20000 l/min tsentrifugaalne eeleraldusstruktuur, valikuline automaatne ujukärastus ja läbipaistev/metallist plahvatuskindel veekauss, mis sobib AR/AL800/900-ga, et moodustada täielik suuremahuline niiskuseraldustoru, valgustatud põhiline niiskuseeraldus- ja õhupuhasti. aku-, värvimis- ja rasketööpinkide tsentraliseeritud õhuvarustussüsteemid.
