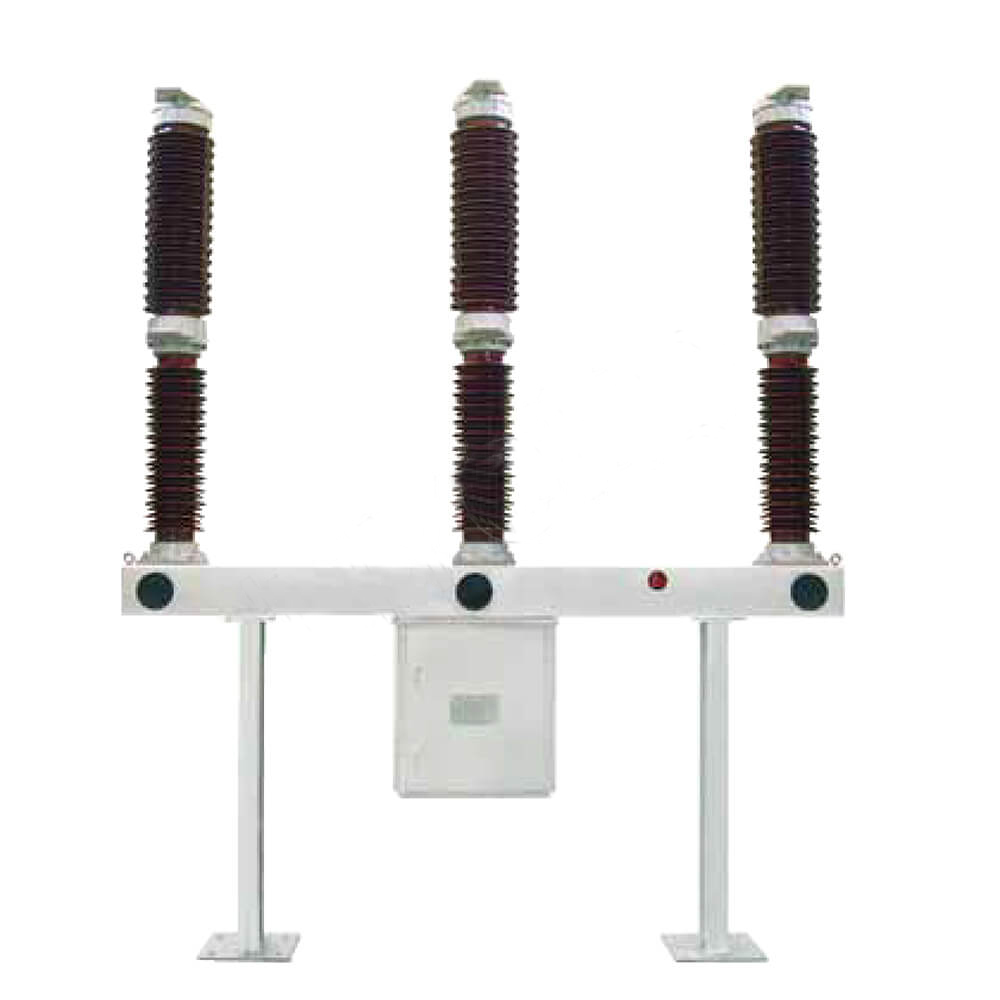

LW36-126 110KV 126KV Outdoor SF6 kaitselüliti

LW36-126 110KV 126KV Outdoor SF6 kaitselüliti

LW36-126/145 on kombineeritud aparaat, mis sisaldab SF6 reaalajas paagi kaitselüliti koos iseteistri kaare väljasuremistehnoloogiaga. Kaitselülitid on saadaval ühe või kolme pooluse toimingu jaoks ， seda kasutatakse nimivoolu, rikkevoolu või elektriliinide lülitamiseks ning seega mõistab elektrisüsteemi juhtimist ja kaitset. See on võimeline regulaarselt töötama ja seda saab kasutada ka kaitselülitina. Uus vedru töömehhanism tagab kõrge töökindluse ja ohutuse.

LW36-126/3150-40 Iseenustatud kõrgepinge SF6 kaitselüliti on väliskaitselüliti, mis on mõeldud kõrgepinge vahelduvvoolu süsteemidele. See sobib ideaalselt elektrivõrkudes, mille maksimaalne pinge on 145 kV ja nimiväärtusega 50Hz. Seda kaitselüliti kasutatakse nimivoolude, rikkevoolude või vooluahelate vahetamiseks, pakkudes energiasüsteemide olulist juhtimist ja kaitset. See sobib ka võrguühenduste lingimurdjana kasutamiseks.

See toode kasutab SF6 gaasi nii kaare kustutamise kui ka isoleeriva keskkonnana. See on varustatud uusima iseendaga seotud kaare kustutamise tehnoloogiaga ja sellel on uus kevadisega töötav mehhanism. LW36-126/3150-40 pakub pikka elektrilist elu, madalat tööjõupingutust, madalat müra ja kõrget usaldusväärsust, muutes selle kõige usaldusväärsemaks kõrge kõrgusega piirkondade või 132kV energiasüsteemide jaoks. See võib asendada ka sama tüüpi imporditud tooteid.

Struktuuriomadused

Kaitselüliti võtab vastu kolmefaasilise portselanist kolonni ühepulga struktuuri. Kolm faasi on varustatud vedru töömehhanismiga, mis on tsentraalselt paigutatud ja kolmefaasiline, seega on välimus uudne ja peen. Kaitselüliti kasutab SF6 gaasi isolatsioonina ja kaare kustutamiskeskkonnana. Töö ajal on ühendatud kaitselüliti kolmepooluseline SF6 gaas ja selle rõhu ja tiheduse arengu jälgimiseks kasutatakse osuti tüüpi tiheduse releed. Eneseenergia kaare kustutamise põhimõtte ja optimeeritud disaini tõttu kaitselüliti liikumissüsteemis paraneb mehaaniline efektiivsus tõhusalt ja töötöid minimeeritakse;

Suurepärane murranguline jõudlus ja pikk elektrielu;

Kinnitusraam ja tugi on valmistatud kvaliteetsetest terasest taldrikutest, mis on tervikuna painutatud. Pinna töötlemine võtab kasutusele kuuma diskirgandi galvaniseerimisprotsessi. Kõik paljastatud kinnitusdetailid on valmistatud ülitugevatest materjalidest ja kuumast dip-galvaniseeritud või roostevabast terasest standardosadest. Mehhanismkasti kest on valmistatud roostevabast terasest, nii et tootel on suurepärane korrosioonikindlus; kõrge mehaaniline töökindlus ja seda saab sageli kasutada;

Väävli heksafluoriidigaasi ja kaitselüliti optimaalse kontaktliikumise loomupärase kõrge isolatsiooni tugevuse tõttu rikub kaitselüliti mahtuvusliku voolu ilma valitsemiseta; Väline isolatsioonitase on kõrge, väline isolatsioon on konstrueeritud suure libisemiskaugusega, pugemissuhe vahemaa on ≥31 mm/kV ja mustuse takistuse jõudlus on suurepärane. Samuti võib see ohutult töötada karmides keskkondades;

Tugev voolukandevõime: temperatuuri tõusutest viiakse läbi vastavalt 1,2 -kordsele nimivoolule 3150A, see tähendab 3780A ja temperatuuri tõusul on igas punktis endiselt suur marginaal;

Toote üldine välimus on kompaktne, kohapealne paigaldamine ja kasutuselevõtt on mugav ning hoolduskoormus on väike.

Rakendused:

Toitevõrgu kaitse: laialdaselt kasutatud 132kV või kõrgema pingega elektrivõrkudes kaitse ja juhtimiseks.

Lülitutoimingud: sobivad vooluringi lülitumiseks ja lingimurdjana elektrisüsteemi ühendustes.

Kõrge kõrgusega kasutamine: ideaalne kasutamiseks kõrgmäestiku piirkondades selle tugeva disaini ja arenenud tehnoloogia tõttu.

Keskkonnatingimused kasutamiseks

Tavalised kasutatavad keskkonnatingimused vastavad järgmistele nõuetele:

a) ümbritseva õhu temperatuur -25 ℃ (-40 ℃) ~ +40 ℃;

b) kõrgus ≤2500m (2000m);

c) tuule kiirus ≤34m/s;

d) päevane temperatuuri erinevus ≤25 ℃;

e) päikesepaiste intensiivsus ≤1000W/m;

f) maavärina takistuse tase maavärina intensiivsus 8 kraadi (horisontaalne kiirendus 0,2 g, vertikaalne kiirendus 0,1 g);

g) jää paksus ≤10mm;

h) õhusaaste tase ei ületa GB/T 5582 taset ⅲ;

i) Paigaldamiskoht õues.

Kui kasutajal on kasutamise keskkonnatingimuste jaoks erinõuded, saavad nad pidada läbirääkimisi Liyondi ekspertidega.

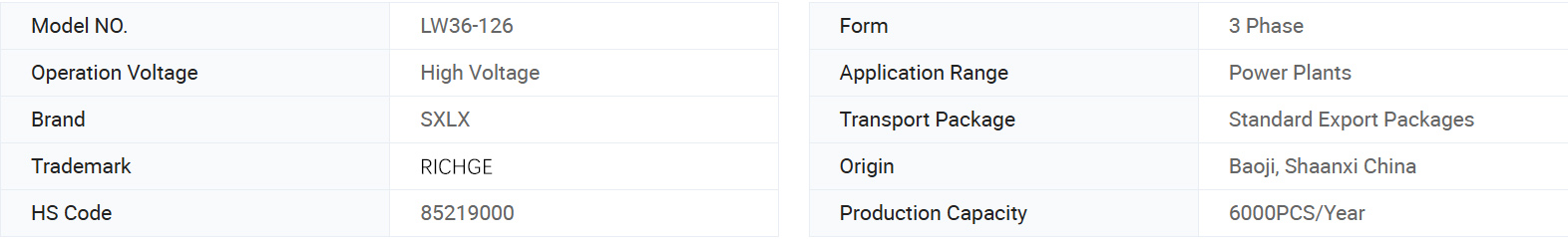

Põhiteave.

Tehnilised parameetrid

LW36-126 SF6 kaitselüliti tehnilised parameetrid

Tabel 2 isolatsioonitase

Tabel 3 mehaanilised omadused

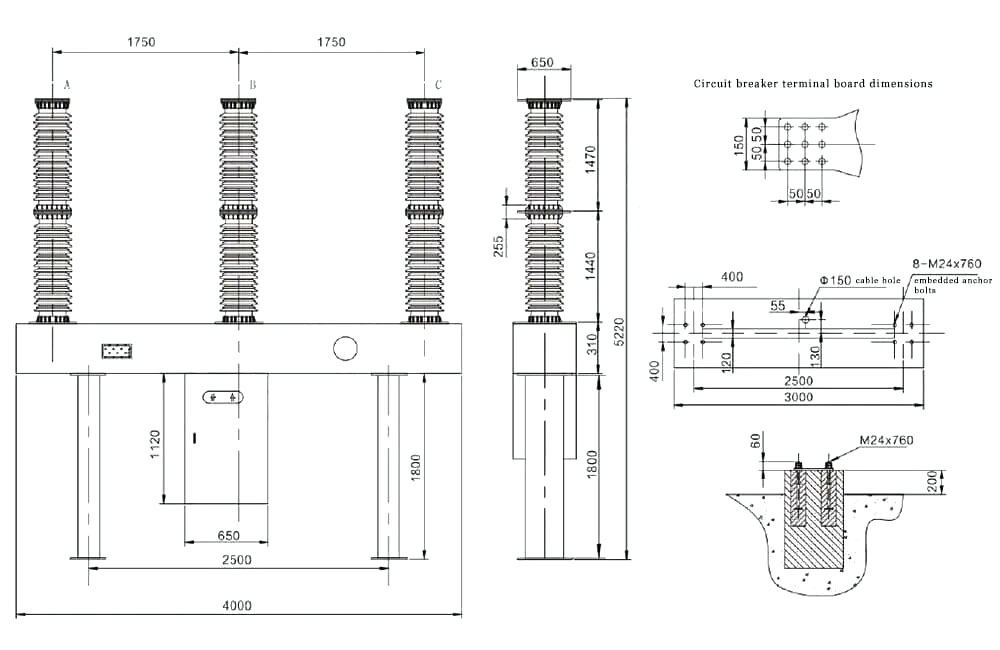

Tehniline joonistamine

LW36 SF6 kaitselüliti tellimuse teade

Kaitselüliti mudel ja spetsifikatsioonid;

Nimiväärsed elektriparameetrid (pinge, vool, purunemisvool jne)

Keskkonnatingimused kasutamiseks (ümbritseva temperatuur, kõrgus, keskkonnareostuse tase)

Nimega juhtskeem Elektrilised parameetrid (energiasalvestusmootori nimpinge, ava- ja sulgemismähise nimiväärtus);

Vajalik varuosade nimi ja kogus, vajalikud spetsiaalsed seadmed ja tööriistad (tuleb tellida eraldi);

Primaarse ülemise klemmi juhtmestik.

LW36 SF6 kaitselüliti tellimuse teade

Kaitselüliti mudel ja spetsifikatsioonid;

Nimiväärsed elektriparameetrid (pinge, vool, purunemisvool jne)

Keskkonnatingimused kasutamiseks (ümbritseva temperatuur, kõrgus, keskkonnareostuse tase)

Nimega juhtskeem Elektrilised parameetrid (energiasalvestusmootori nimpinge, ava- ja sulgemismähise nimiväärtus);

Vajalik varuosade nimi ja kogus, vajalikud spetsiaalsed seadmed ja tööriistad (tuleb tellida eraldi);

Primaarse ülemise klemmi juhtmestik.
